3.2 Vue d´ensemble et structure

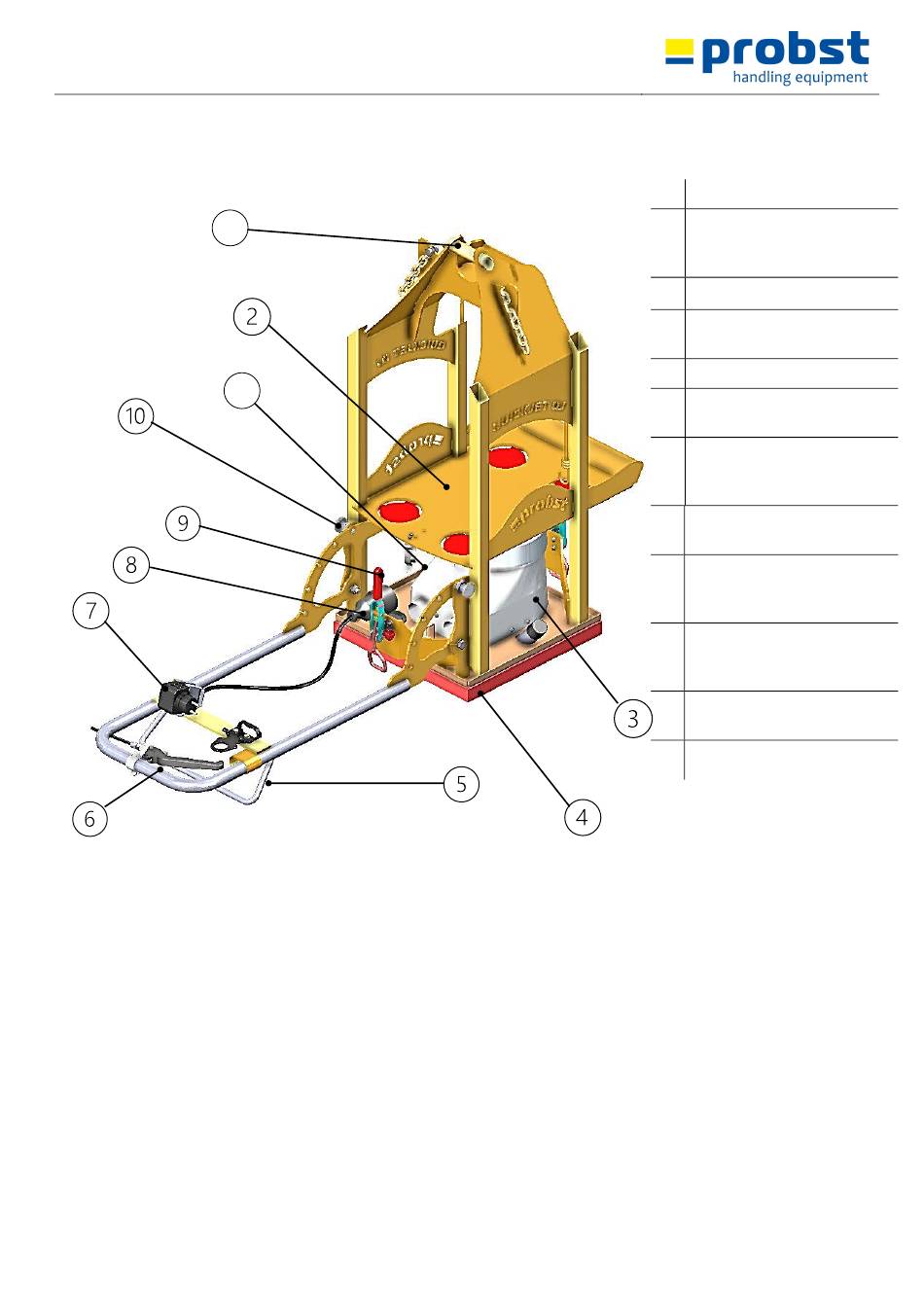

Fig. 1
12
11
52400045 / 52400049 14 / 28
1 Oeil de suspension
2 Emplacement de montage
pour les accessoires
"Generator EU 22 i
3 Unité de soufflage
4 Plaque d'aspiration ESP 120-
38/38
5 Garde de protection
6 Poignée avec levier de
commande
7 Prise secteur pour
alimentation externe
(230 V / 110 V)
8 Boîtier de raccordement à
l'unité de soufflage (3)
9 Tendeur de verrouillage pour
le montage des accessoires
Plaques d'aspiration
10 Loquet à ressort pour le
réglage de la position de la
poignée
11 Fiche secteur de l'unité de
soufflage
12 Chaîne de sécurité
