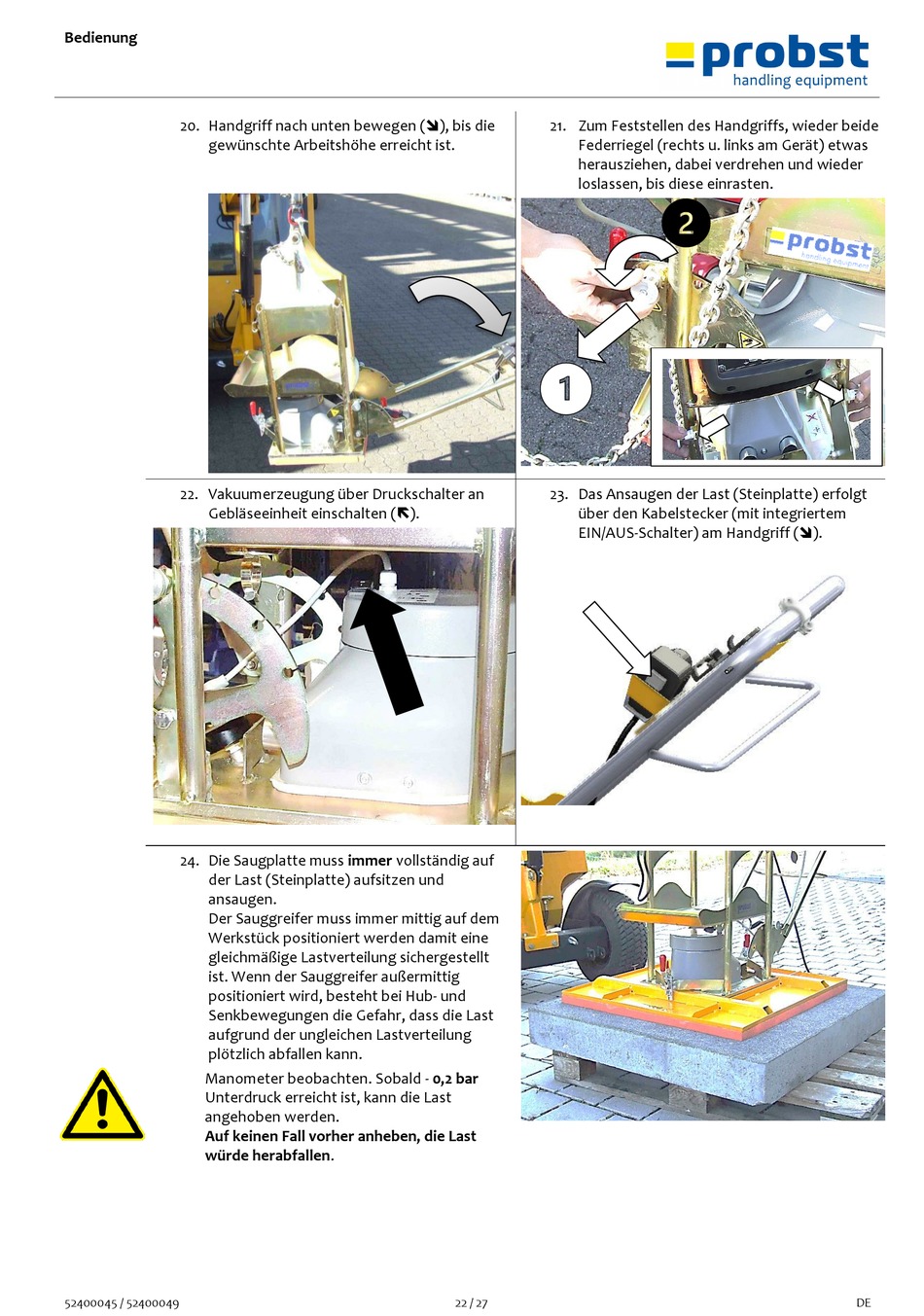

probst QUICKJET QJ-600-E Betriebsanleitung Seite 26

Bedienung
20. Handgriff nach unten bewegen (), bis die
gewünschte Arbeitshöhe erreicht ist.
22. Vakuumerzeugung über Druckschalter an
Gebläseeinheit einschalten ().
24. Die Saugplatte muss immer vollständig auf
der Last (Steinplatte) aufsitzen und
ansaugen.
Der Sauggreifer muss immer mittig auf dem
Werkstück positioniert werden damit eine
gleichmäßige Lastverteilung sichergestellt
ist. Wenn der Sauggreifer außermittig
positioniert wird, besteht bei Hub- und
Senkbewegungen die Gefahr, dass die Last
aufgrund der ungleichen Lastverteilung
plötzlich abfallen kann.
Manometer beobachten. Sobald - 0,2 bar
Unterdruck erreicht ist, kann die Last
angehoben werden.
Auf keinen Fall vorher anheben, die Last
würde herabfallen.
52400045 / 52400049
21. Zum Feststellen des Handgriffs, wieder beide
Federriegel (rechts u. links am Gerät) etwas
herausziehen, dabei verdrehen und wieder
loslassen, bis diese einrasten.
23. Das Ansaugen der Last (Steinplatte) erfolgt
über den Kabelstecker (mit integriertem
EIN/AUS-Schalter) am Handgriff ().
22 / 27 DE
