Inbetriebnahme, Einstellung und Betrieb des Brenners
8.1
Sicherheitshinweise für die erstmalige Inbetriebnahme
Die erstmalige Inbetriebnahme des Brenners
muss durch zugelassenes Fachpersonal gemäß
den Angaben in diesem Handbuch sowie in
Übereinstimmung mit den geltenden Normen und
ACHTUNG
gesetzlichen Vorschriften vorgenommen werden.
8.2
Einstellungen vor der Zündung
Die Inbetriebnahme des Brenners muss durch
qualifiziertes Personal mit geeignetem Werkzeug
erfolgen.
ACHTUNG
8.2.1
Brennerzündung
Die Fernsteuerungen schließen und den Schalter 1)(Abb. 27) auf
„MAN" stellen.
Nach erfolgter Zündung den Brenner vollständig einstellen.
8.2.2
Brennereinstellung
Für die optimale Einstellung des Brenners sollten die Abgase am
Kesselausgang analysiert werden.
Die bereits vorgenommenen Einstellungen, die im Allgemeinen
nicht geändert werden müssen, sind folgende:
–
Flammkopf
–
Stellantrieb, Nocken I - II - IV
Dagegen sind die nachstehenden Einstellungen nacheinander
vorzunehmen:
1 - MAX. Leistung des Brenners
2 - MIN. Leistung des Brenners
3 - Zwischen beiden liegende Leistung
1 - MAXIMALE LEISTUNG
Die MAX. Leistung wird innerhalb des auf Seite 10 angegebenen
Regelbereichs gewählt.
In der vorstehenden Beschreibung wurde der Brenner nicht
abgeschaltet und bei MIN. Leistung betrieben. Drücken Sie nun
die Taste 2)(Seite 24) „+" und halten Sie die Taste gedrückt, bis
der Stellantrieb 90° erreicht hat.
Einstellung des Düsendurchsatzes
Der Durchsatz der Düse hängt vom Druck des Heizöls in ihrer
Rücklaufleitung ab.

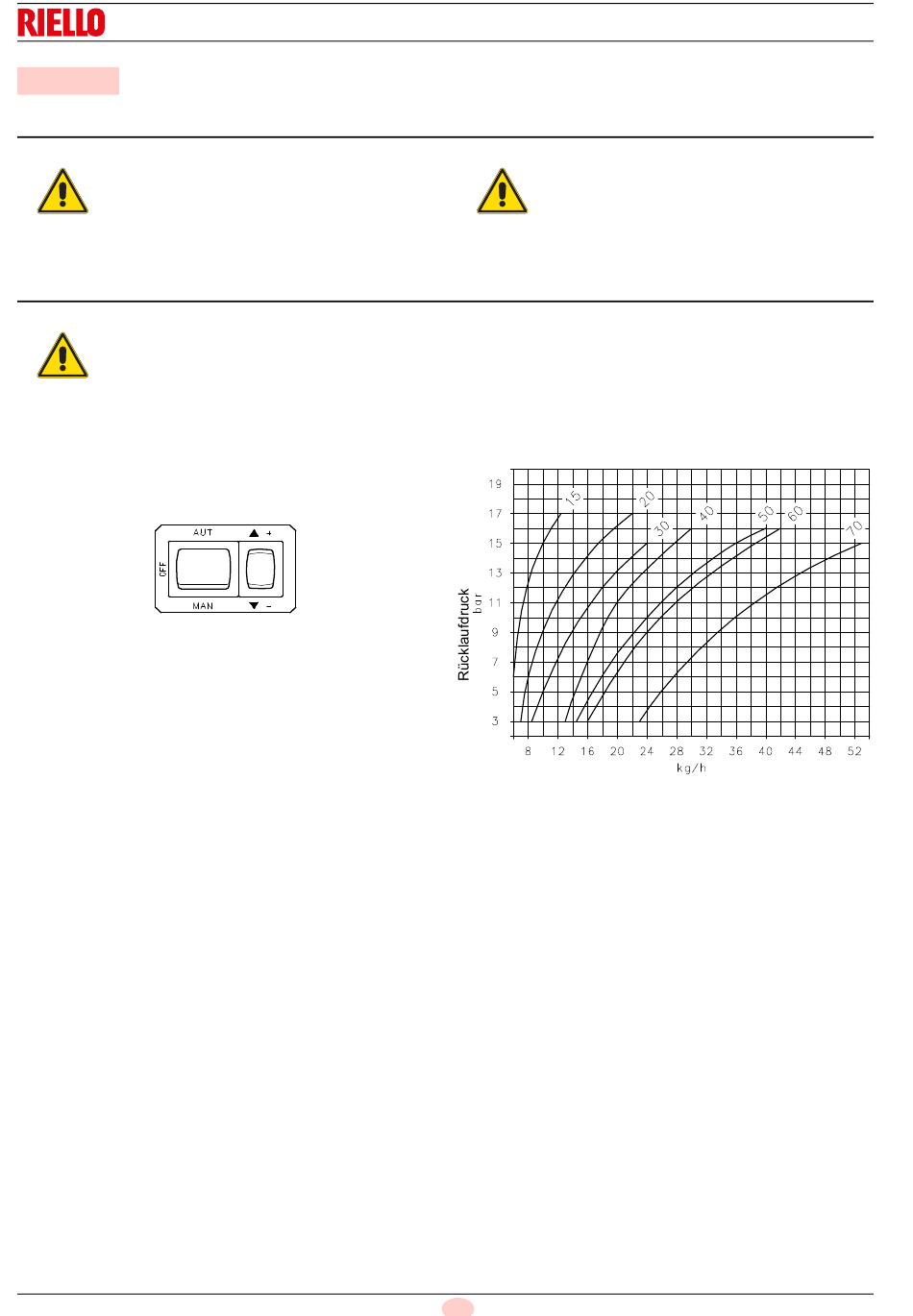

Das Diagramm (Abb. 28) zeigt dieses Verhältnis für Düsen
Bergonzo Typ A3 mit einem Vorlaufdruck der Pumpe von 20 bar.
20167396
Inbetriebnahme, Einstellung und Betrieb des Brenners
1
2
D791
ACHTUNG
HINWEIS:
Bei einem Vorlaufdruck der Pumpe von 20 bar darf der Druck
in der Rücklaufleitung 17 bar nicht übersteigt. Der
Druckunterschied zwischen dem Vorlauf der Pumpe und
dem Rücklauf der Düse muss mindestens 3 bar betragen.
Bei geringen Druckunterschieden kann der Druck in der
Rücklaufleitung instabil sein.
Abb. 27
Um den maximalen Düsendurchsatz einzustellen, das Endprofil
des oberen Nockens 7)(Abb. 29) durch Betätigen der Schrauben
8) ändern.
Der Druckwert am Rücklauf der Düse wird vom Druckmesser 10)
angegeben.
Lufteinstellung
Es sind zwei Luftklappen 1) und 2)(Abb. 30) für die Einstellung
der Luft vorgesehen. Werksseitig auf die maximale Öffnung
regulierte Luftklappen.
Erst die Luftklappe 2) einstellen, die progressiv geschlossen
werden muss, bis die optimale Verbrennung erhalten wird. Wenn
das vollständige Schließen der Luftklappe 2) nicht ausreicht, in
zweiten Schritt die Luftklappe 1) wie folgt schließen:
über die Schrauben 5), die in der Öffnung 6) zu sehen sind, das
Endprofil des unteren Nockens 4)(Abb. 29) ändern.
Wird der Brenner mit voller Leistung betrieben, kann es sein, dass
die Lüfterluft auch bei beiden vollständig geöffneten Klappen 1) und
2) nicht ausreicht. In diesem Fall die Luftklappe 2) entfernen und die
Luft nur über die Luftklappe 1) wie oben beschrieben einstellen
Nocken 7 - (4)(Abb. 29):
–
zum Erhöhen des Luftdurchsatzes die Schrauben 8)-5)
stärker anziehen;
–
zum Herabsetzen des Luftdurchsatzes die Schrauben 8)-5)
weiter lösen.
24
D
Prüfen Sie die richtige Funktionsweise der
Einstell-, Steuer- und Sicherheitsvorrichtungen.
Düsendurchsatz
D870
Abb. 28
