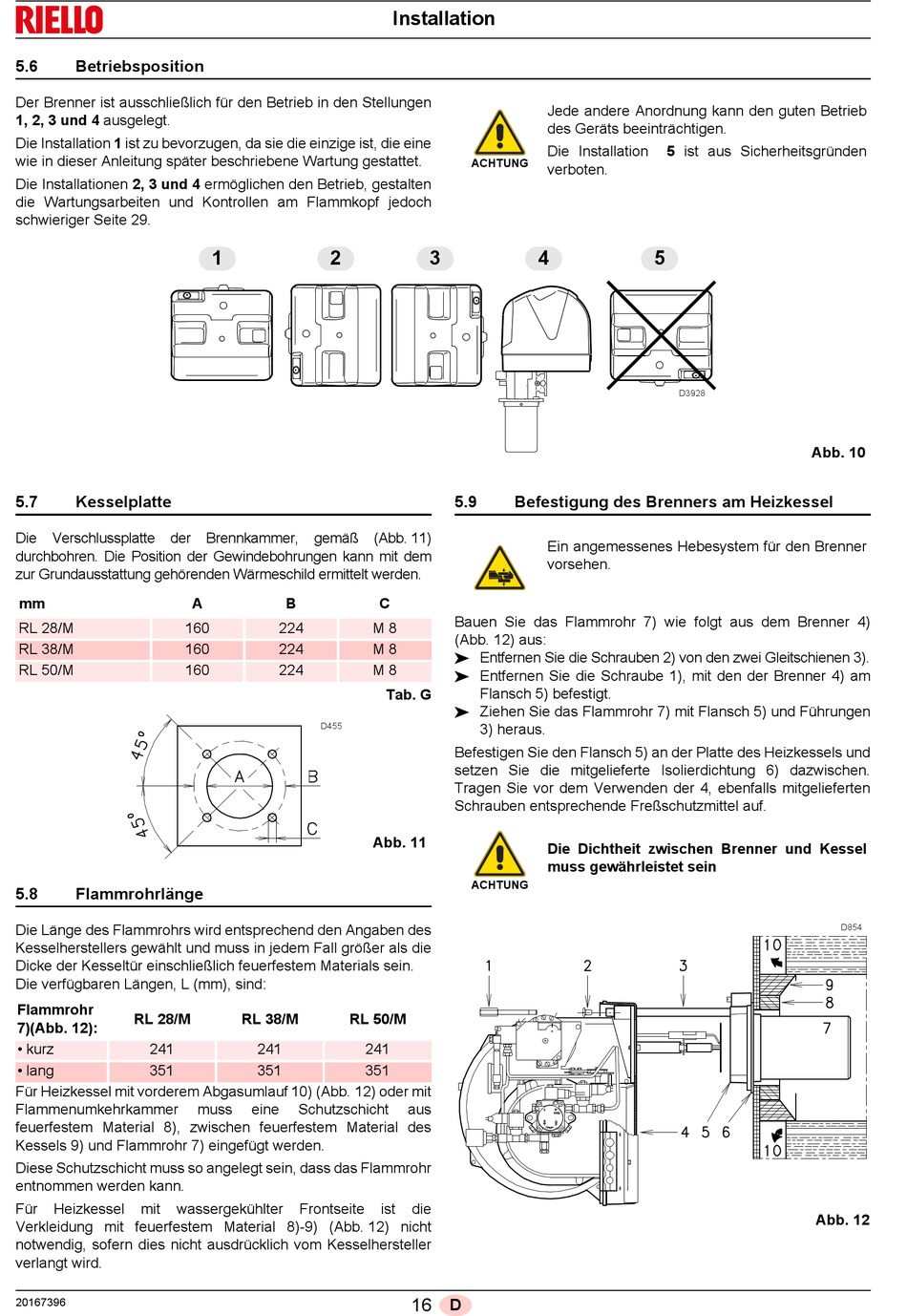

Betriebsposition; Kesselplatte; Flammrohrlänge; Befestigung Des Brenners Am Heizkessel - Riello Rl 28/M Installations-, Bedienungs- Und Wartungsanleitung

5.6

Betriebsposition

Der Brenner ist ausschließlich für den Betrieb in den Stellungen
1, 2, 3 und 4 ausgelegt.
Die Installation 1 ist zu bevorzugen, da sie die einzige ist, die eine
wie in dieser Anleitung später beschriebene Wartung gestattet.
Die Installationen 2, 3 und 4 ermöglichen den Betrieb, gestalten
die Wartungsarbeiten und Kontrollen am Flammkopf jedoch
schwieriger Seite 29.
5.7

Kesselplatte

Die Verschlussplatte der Brennkammer, gemäß (Abb. 11)
durchbohren. Die Position der Gewindebohrungen kann mit dem
zur Grundausstattung gehörenden Wärmeschild ermittelt werden.
mm
RL 28/M 160
RL 38/M 160
RL 50/M 160
5.8 Flammrohrlänge
Die Länge des Flammrohrs wird entsprechend den Angaben des
Kesselherstellers gewählt und muss in jedem Fall größer als die
Dicke der Kesseltür einschließlich feuerfestem Materials sein.
Die verfügbaren Längen, L (mm), sind:
Flammrohr
RL 28/M
7)(Abb. 12):
• kurz 241
• lang 351
Für Heizkessel mit vorderem Abgasumlauf 10) (Abb. 12) oder mit
Flammenumkehrkammer
feuerfestem Material 8), zwischen feuerfestem Material des
Kessels 9) und Flammrohr 7) eingefügt werden.
Diese Schutzschicht muss so angelegt sein, dass das Flammrohr
entnommen werden kann.
Für Heizkessel mit wassergekühlter
Verkleidung mit feuerfestem Material 8)-9) (Abb. 12) nicht
notwendig, sofern dies nicht ausdrücklich vom Kesselhersteller
verlangt wird.
20167396
1 2
A B
224
224
224
D455
RL 38/M RL 50/M
241
351
muss eine Schutzschicht
Frontseite
Installation
ACHTUNG
3
5.9

Befestigung des Brenners am Heizkessel

C
Bauen Sie das Flammrohr 7) wie folgt aus dem Brenner 4)
M 8
(Abb. 12) aus:
M 8
 Entfernen Sie die Schrauben 2) von den zwei Gleitschienen 3).
M 8
 Entfernen Sie die Schraube 1), mit den der Brenner 4) am
Flansch 5) befestigt.
Tab. G
 Ziehen Sie das Flammrohr 7) mit Flansch 5) und Führungen
3) heraus.
Befestigen Sie den Flansch 5) an der Platte des Heizkessels und
setzen Sie die mitgelieferte Isolierdichtung 6) dazwischen.
Tragen Sie vor dem Verwenden der 4, ebenfalls mitgelieferten
Schrauben entsprechende Freßschutzmittel auf.
Abb. 11
ACHTUNG
241
351
aus
ist die
16 D
Jede andere Anordnung kann den guten Betrieb
des Geräts beeinträchtigen.
Die Installation 5 ist aus Sicherheitsgründen
verboten.
4 5
D3928
Ein angemessenes Hebesystem für den Brenner
vorsehen.
Die Dichtheit zwischen Brenner und Kessel
muss gewährleistet sein
Abb. 10
D854
Abb. 12
