Hydraulikanlage

6.1 Heizölversorgung
Explosionsgefahr durch Austreten von Brennstoff
bei vorhandener entzündbarer Quelle.
Vorsichtsmaßnahmen:
Funken, Hitze vermeiden.
Vor jedem Eingriff am Brenner ist zu prüfen, dass
das Absperrventil des Brennstoffs geschlossen
ist.
Die Installation der Brennstoffzuleitung muss von
befugtem Fachpersonal in Übereinstimmung mit
den geltenden
Vorschriften vorgenommen werden.
ACHTUNG
DOPPELLEITUNGSSYSTEM (A)
Der Brenner verfügt über eine selbstansaugende Pumpe und
kann sich daher, innerhalb der in der Tabelle angegebenen
Grenzwerte, selbst versorgen.
Tank höher als der Brenner A
Der Wert P sollte 10 m nicht überschreiten, damit das
Dichtelement der Pumpe nicht zu stark beansprucht wird. Der
Wert V darf 4 m
Selbsteinschaltung der Pumpe auch bei fast leerem Tank
möglich ist.
Tank niedriger B
Der Pumpenunterdruck von 0,45 bar (35 cm Hg) darf nicht
überschritten werden. Bei höheren Unterdruckwerten werden
Gase des Brennstoffs freigesetzt; die Pumpe wird laut und ihre
Lebensdauer nimmt ab.
Es empfiehlt sich, die Rücklaufleitung auf derselben Höhe wie die
Ansaugleitung ankommen zu lassen; das Auskoppeln der
Ansaugleitung ist schwieriger.
RINGSYSTEM
Besteht aus einer vom Tank ausgehenden und in diesen
zurückführenden Leitung, in der eine Hilfspumpe den Brennstoff
unter Druck fließen lässt. Eine Abzweigung des Kreises speist
den Brenner. Diese Schaltung
Brennerpumpe sich nicht selbst speisen kann, weil die
Entfernung und/oder der Höhenunterschied zum Tank größer
sind, als die in Tab. I aufgeführten Werte.
RL 28/M
+/- H
L (Meter)
ø 10 ø 12
(Meter)
mm mm
+ 4,0 63 144
+ 3,0 55 127
+ 2,0 48 111
+ 1,0 40 94
+ 0,5 37 86
0 33 78
- 0.5 29 70
- 1.0 25 62
- 2.0 17 45
- 3.0 10 29
- 4.0 - 12
Hydraulikanlage
Stöße, Reibungen,
Normen und gesetzlichen
nicht überschreiten, damit
ist nützlich, wenn
RL 38-50/M
L (Meter)
ø 14 ø 10 ø 12
mm mm mm
150 51 112
150 45 99
150 39 86
150 32 73
150 29 66
150 26 60
133 23 54
118 20 47
88 13 34
58 7 21
28 - 8
7 7
10
6
7
die
6

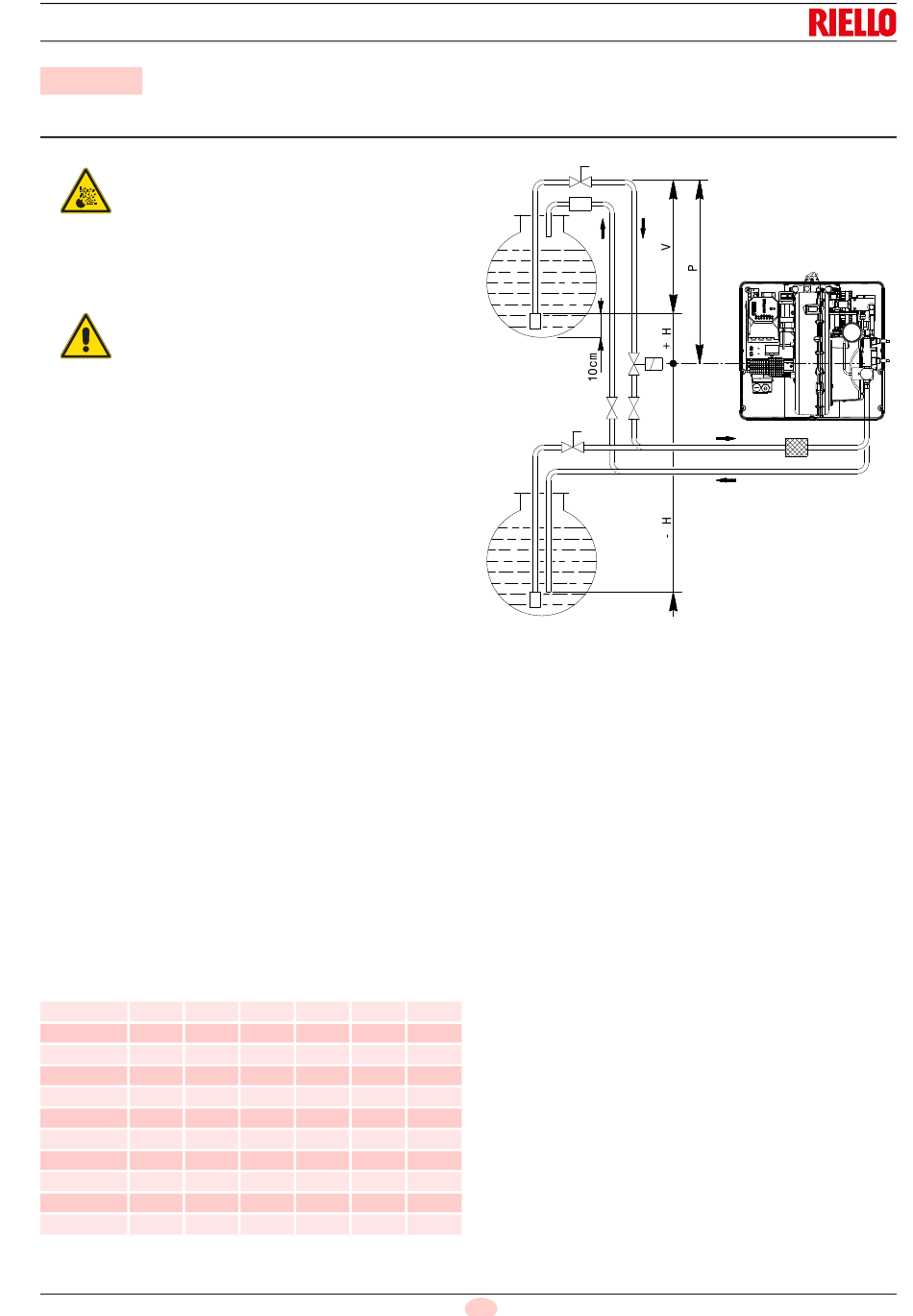

Legende (Abb. 19)
H = Höhenunterschied Pumpe-Bodenventil
L = Länge der Leitung
Ø = Innendurchmesser der Leitung
1 = Brenner
2 = Pumpe
3 = Filter
4 = Manuelles Absperrventil
5 = Ansaugleitung
6 = Bodenventil
7 = Manuelles Schnellabsperrventil mit Fernsteuerung (nur
die
Italien)
8 = Absperrmagnetventil (nur Italien)
9 = Rücklaufleitung
10 = Rückschlagventil (nur Italien)
ø 14
mm
150
150
150
144
132
120
108
96
71
46
21
Tab. I
19 D
A
9 5
8
4
5
9
B
20170883
1
2
3
Abb. 19
20167396
