5.11

Flammkopfeinstellung

Die Einstellung des Flammkopfs hängt nur vom maximalen
Durchsatz des Brenners ab, mit dem er betrieben werden muss.

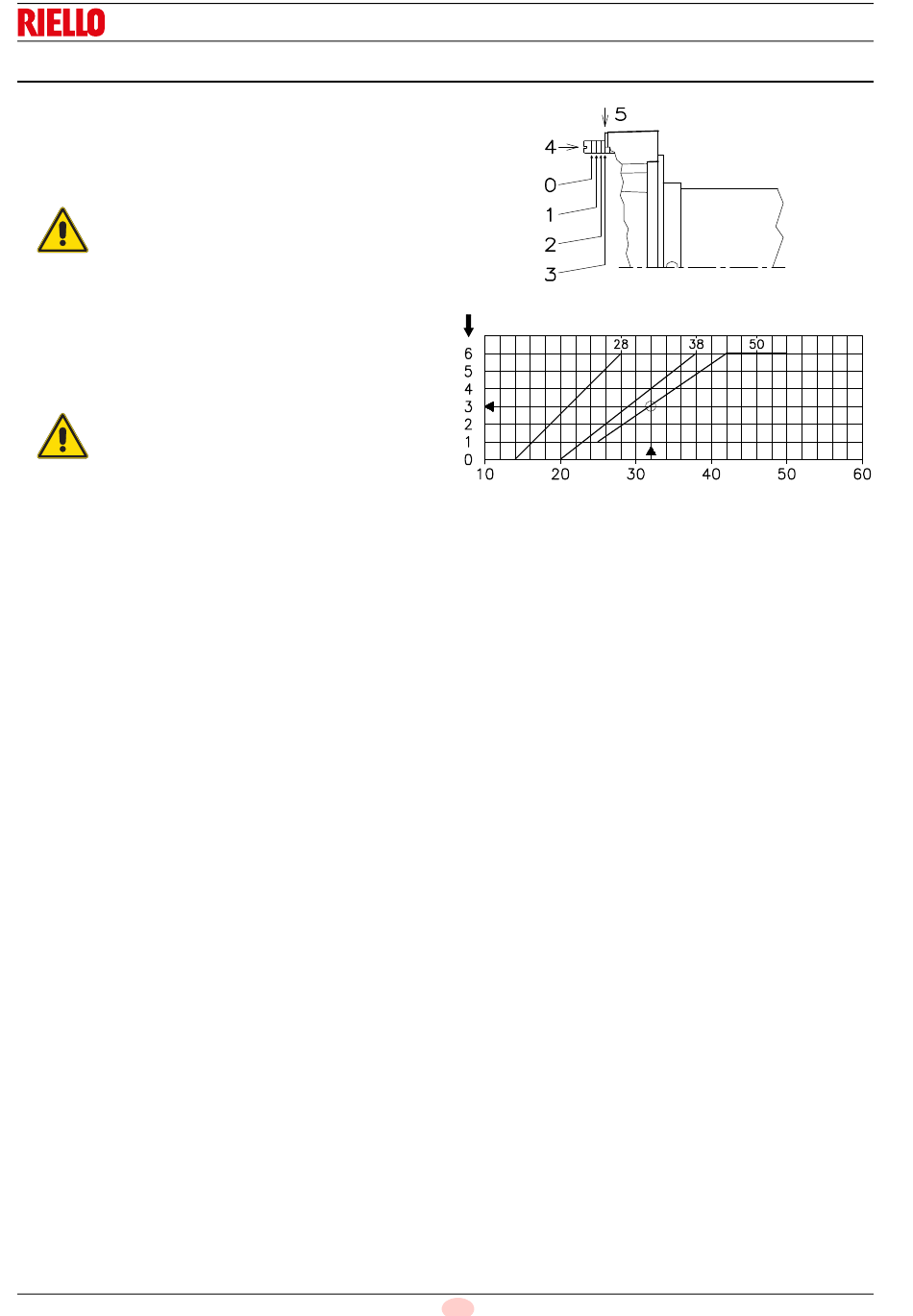

Die Schraube 4)(Abb. 17) drehen, bis die vom Diagramm
(Abb. 18) angegebene Kerbe mit der vorderen Fläche des
Flanschs 5)(Abb. 17) übereinstimmt.
Die angegebenen Einstellungen können während
der Inbetriebnahme geändert werden.
ACHTUNG
Beispiel:
Brenner RL 50/M
Maximaler Heizöldurchsatz kg/h = 32 kg/h.
Das Diagramm (Abb. 18) gibt an, dass bei einem Durchsatz von
32 kg/h der Brenner RL 50/M eine Einstellung des Flammkopfes
ungefähr auf die Kerbe 3 erfordert; siehe auf Abb. 18.
Bei der Befestigung des Brenners auf den beiden
Führungen
Hochspannungskabel vorsichtig nach außen zu
bewegen, um sie leicht zu spannen.
ACHTUNG
20167396
Installation
wird empfohlen,
Anz. Kerben
die
18 D
D462
Maximaler Heizöldurchsatz kg/h
Abb. 17
D859
Abb. 18
