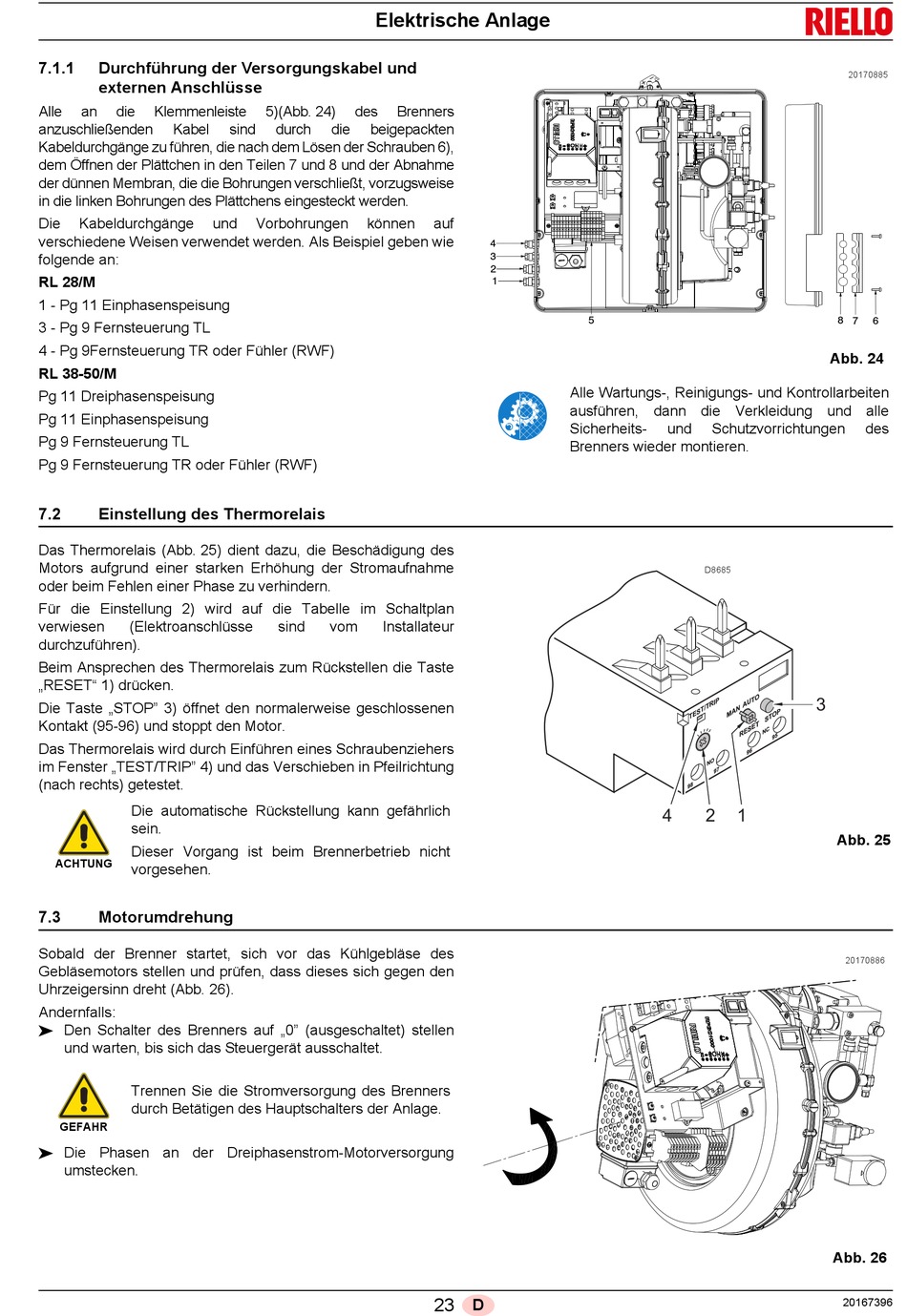

7.1.1 Durchführung der Versorgungskabel und
externen Anschlüsse
Alle an die Klemmenleiste
anzuschließenden Kabel
Kabeldurchgänge zu führen, die nach dem Lösen der Schrauben 6),
dem Öffnen der Plättchen in den Teilen 7 und 8 und der Abnahme
der dünnen Membran, die die Bohrungen verschließt, vorzugsweise
in die linken Bohrungen des Plättchens eingesteckt werden.
Die Kabeldurchgänge
verschiedene Weisen verwendet werden. Als Beispiel geben wie
folgende an:
RL 28/M
1 - Pg 11 Einphasenspeisung
3 - Pg 9 Fernsteuerung TL
4 - Pg 9Fernsteuerung TR oder Fühler (RWF)
RL 38-50/M
Pg 11 Dreiphasenspeisung
Pg 11 Einphasenspeisung
Pg 9 Fernsteuerung TL
Pg 9 Fernsteuerung TR oder Fühler (RWF)
7.2

Einstellung des Thermorelais

Das Thermorelais (Abb. 25) dient dazu, die Beschädigung des
Motors aufgrund einer starken Erhöhung der Stromaufnahme
oder beim Fehlen einer Phase zu verhindern.
Für die Einstellung 2) wird auf die Tabelle im Schaltplan
verwiesen (Elektroanschlüsse
durchzuführen).
Beim Ansprechen des Thermorelais zum Rückstellen die Taste
„RESET" 1) drücken.
Die Taste „STOP" 3) öffnet den normalerweise geschlossenen
Kontakt (95-96) und stoppt den Motor.
Das Thermorelais wird durch Einführen eines Schraubenziehers
im Fenster „TEST/TRIP" 4) und das Verschieben in Pfeilrichtung
(nach rechts) getestet.
Die automatische Rückstellung kann gefährlich
sein.
Dieser Vorgang ist beim Brennerbetrieb nicht
ACHTUNG
vorgesehen.
7.3

Motorumdrehung

Sobald der Brenner startet, sich vor das Kühlgebläse des
Gebläsemotors stellen und prüfen, dass dieses sich gegen den
Uhrzeigersinn dreht (Abb. 26).
Andernfalls:
 Den Schalter des Brenners auf „0" (ausgeschaltet) stellen
und warten, bis sich das Steuergerät ausschaltet.
Trennen Sie die Stromversorgung des Brenners
durch Betätigen des Hauptschalters der Anlage.
GEFAHR
 Die Phasen an der Dreiphasenstrom-Motorversorgung
umstecken.
Elektrische Anlage
5)(Abb. 24) des
sind durch die beigepackten
und Vorbohrungen können
sind vom Installateur
Brenners
auf
4
3
2
1
23 D
5
Alle Wartungs-, Reinigungs- und Kontrollarbeiten
ausführen, dann die Verkleidung und alle
Sicherheits- und Schutzvorrichtungen
Brenners wieder montieren.
D8685
I P
/ T R
S T N
M A
T E
R E
N O
9 7
9 8
4 2 1
20170885
8 7 6
Abb. 24
des
3
T O
A U
O P
S T
T
S E
N C
9 5
9 6
Abb. 25
20170886
Abb. 26
