4.8

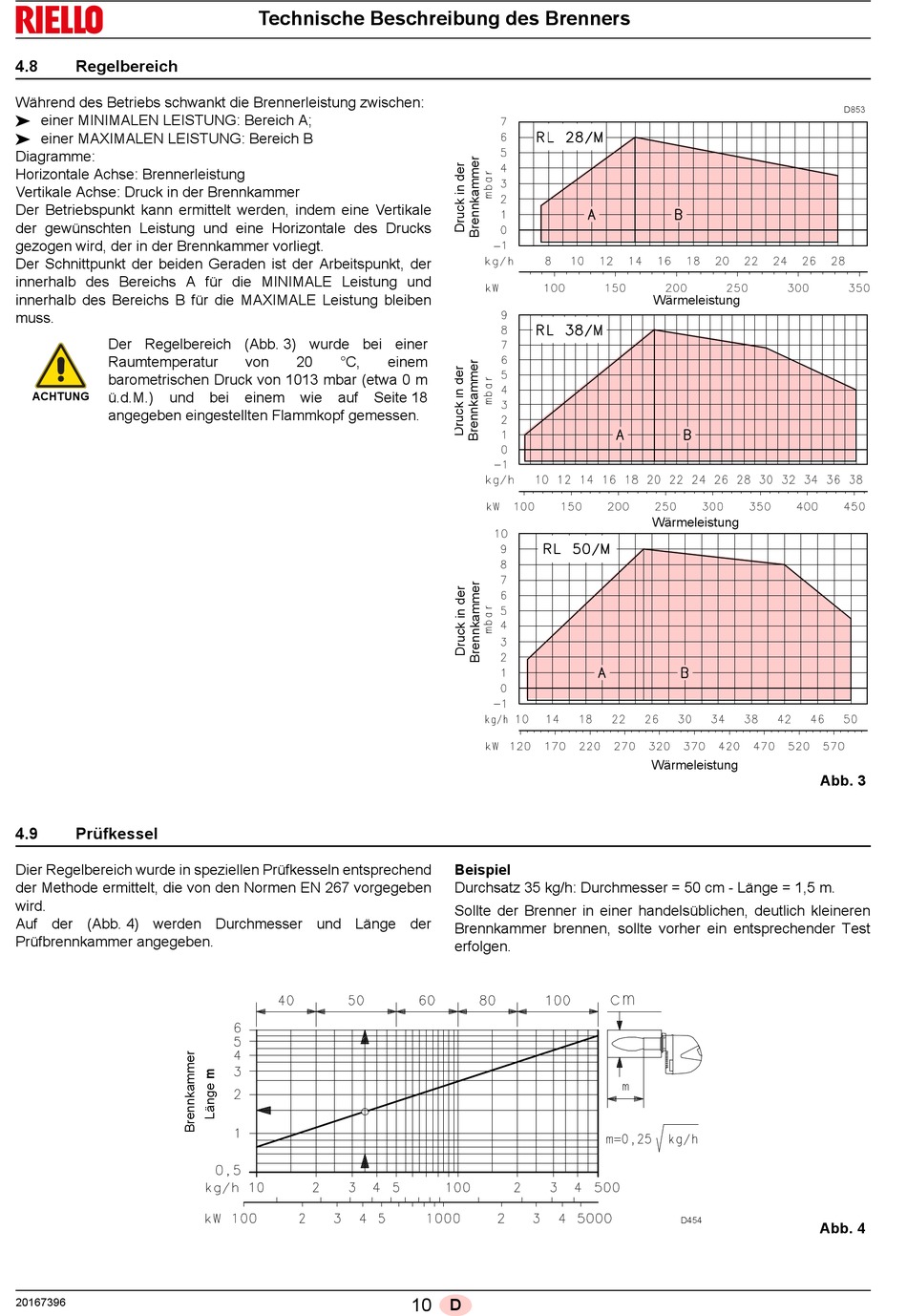

Regelbereich

Während des Betriebs schwankt die Brennerleistung zwischen:
 einer MINIMALEN LEISTUNG: Bereich A;
 einer MAXIMALEN LEISTUNG: Bereich B
Diagramme:
Horizontale Achse: Brennerleistung
Vertikale Achse: Druck in der Brennkammer
Der Betriebspunkt kann ermittelt werden, indem eine Vertikale
der gewünschten Leistung und eine Horizontale des Drucks
gezogen wird, der in der Brennkammer vorliegt.
Der Schnittpunkt der beiden Geraden ist der Arbeitspunkt, der
innerhalb des Bereichs A für die MINIMALE Leistung und
innerhalb des Bereichs B für die MAXIMALE Leistung bleiben
muss.
Der Regelbereich (Abb. 3) wurde bei einer
Raumtemperatur
barometrischen Druck von 1013 mbar (etwa 0 m
ü.d.M.) und
ACHTUNG
angegeben eingestellten Flammkopf gemessen.
4.9 Prüfkessel
Dier Regelbereich wurde in speziellen Prüfkesseln entsprechend
der Methode ermittelt, die von den Normen EN 267 vorgegeben
wird.
Auf der (Abb. 4) werden Durchmesser und Länge der
Prüfbrennkammer angegeben.
20167396
Technische Beschreibung des Brenners
von 20 °C,
bei einem wie auf Seite 18
einem
Beispiel
Durchsatz 35 kg/h: Durchmesser = 50 cm - Länge = 1,5 m.
Sollte der Brenner in einer handelsüblichen, deutlich kleineren
Brennkammer brennen, sollte vorher ein entsprechender Test
erfolgen.
10 D
Wärmeleistung
Wärmeleistung
Wärmeleistung
Abb. 3
D454
Abb. 4
D853
