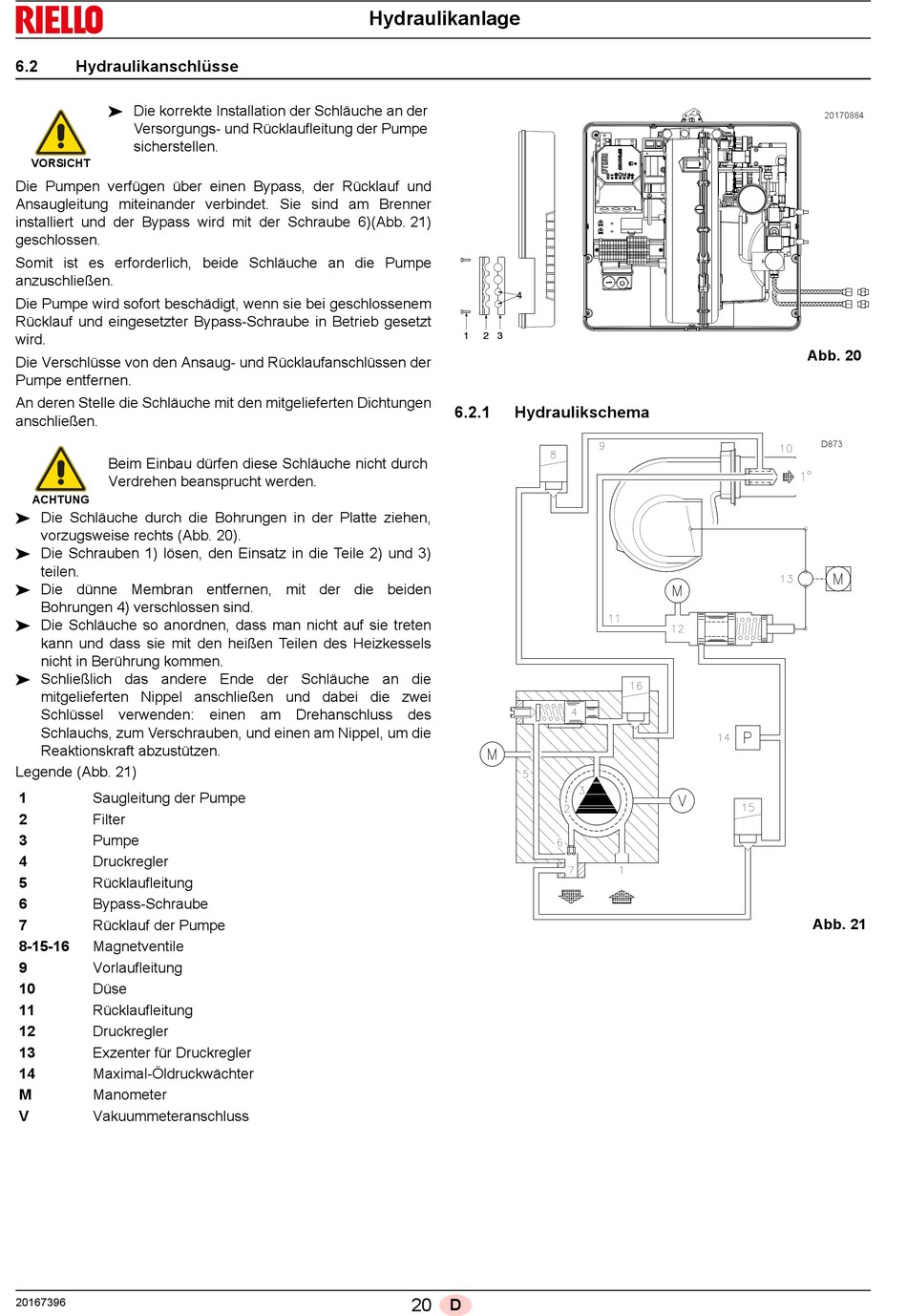

6.2 Hydraulikanschlüsse
 Die korrekte Installation der Schläuche an der
Versorgungs- und Rücklaufleitung der Pumpe
sicherstellen.
VORSICHT
Die Pumpen verfügen über einen Bypass, der Rücklauf und
Ansaugleitung miteinander verbindet. Sie sind am Brenner
installiert und der Bypass wird mit der Schraube 6)(Abb. 21)
geschlossen.
Somit ist es erforderlich, beide Schläuche an die Pumpe
anzuschließen.
Die Pumpe wird sofort beschädigt, wenn sie bei geschlossenem
Rücklauf und eingesetzter Bypass-Schraube in Betrieb gesetzt
wird.
Die Verschlüsse von den Ansaug- und Rücklaufanschlüssen der
Pumpe entfernen.
An deren Stelle die Schläuche mit den mitgelieferten Dichtungen
anschließen.
Beim Einbau dürfen diese Schläuche nicht durch
Verdrehen beansprucht werden.
ACHTUNG
 Die Schläuche durch die Bohrungen in der Platte ziehen,
vorzugsweise rechts (Abb. 20).
 Die Schrauben 1) lösen, den Einsatz in die Teile 2) und 3)
teilen.
 Die dünne Membran entfernen, mit der die beiden
Bohrungen 4) verschlossen sind.
 Die Schläuche so anordnen, dass man nicht auf sie treten
kann und dass sie mit den heißen Teilen des Heizkessels
nicht in Berührung kommen.
 Schließlich das andere Ende der Schläuche an die
mitgelieferten Nippel anschließen und dabei die zwei
Schlüssel verwenden: einen am Drehanschluss des
Schlauchs, zum Verschrauben, und einen am Nippel, um die
Reaktionskraft abzustützen.
Legende (Abb. 21)
1 Saugleitung der Pumpe
2 Filter
3 Pumpe
4 Druckregler
5 Rücklaufleitung
6 Bypass-Schraube
7 Rücklauf der Pumpe
8-15-16 Magnetventile
9 Vorlaufleitung
10 Düse
11 Rücklaufleitung
12 Druckregler
13 Exzenter für Druckregler
14 Maximal-Öldruckwächter
M Manometer
V Vakuummeteranschluss
20167396
Hydraulikanlage
4
1 2 3
6.2.1

Hydraulikschema

20 D
20170884
Abb. 20
D873
Abb. 21
