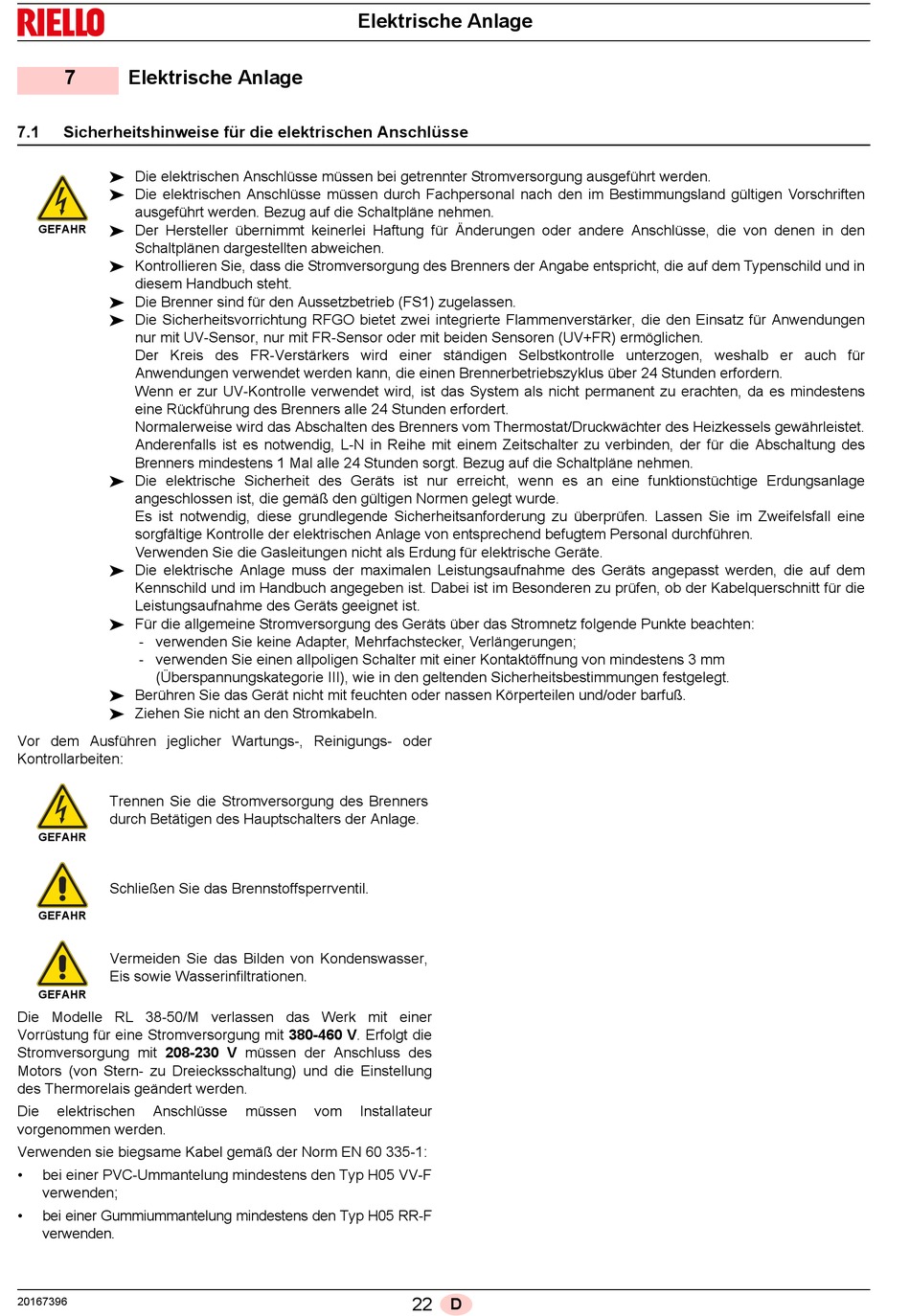

7

Elektrische Anlage

7.1 Sicherheitshinweise für die elektrischen Anschlüsse
 Die elektrischen Anschlüsse müssen bei getrennter Stromversorgung ausgeführt werden.
 Die elektrischen Anschlüsse müssen durch Fachpersonal nach den im Bestimmungsland gültigen Vorschriften
ausgeführt werden. Bezug auf die Schaltpläne nehmen.
GEFAHR  Der Hersteller übernimmt keinerlei Haftung für Änderungen oder andere Anschlüsse, die von denen in den
Schaltplänen dargestellten abweichen.
 Kontrollieren Sie, dass die Stromversorgung des Brenners der Angabe entspricht, die auf dem Typenschild und in
diesem Handbuch steht.
 Die Brenner sind für den Aussetzbetrieb (FS1) zugelassen.
 Die Sicherheitsvorrichtung RFGO bietet zwei integrierte Flammenverstärker, die den Einsatz für Anwendungen
nur mit UV-Sensor, nur mit FR-Sensor oder mit beiden Sensoren (UV+FR) ermöglichen.
Der Kreis des FR-Verstärkers wird einer ständigen Selbstkontrolle unterzogen, weshalb er auch für
Anwendungen verwendet werden kann, die einen Brennerbetriebszyklus über 24 Stunden erfordern.
Wenn er zur UV-Kontrolle verwendet wird, ist das System als nicht permanent zu erachten, da es mindestens
eine Rückführung des Brenners alle 24 Stunden erfordert.
Normalerweise wird das Abschalten des Brenners vom Thermostat/Druckwächter des Heizkessels gewährleistet.
Anderenfalls ist es notwendig, L-N in Reihe mit einem Zeitschalter zu verbinden, der für die Abschaltung des
Brenners mindestens 1 Mal alle 24 Stunden sorgt. Bezug auf die Schaltpläne nehmen.
 Die elektrische Sicherheit des Geräts ist nur erreicht, wenn es an eine funktionstüchtige Erdungsanlage
angeschlossen ist, die gemäß den gültigen Normen gelegt wurde.
Es ist notwendig, diese grundlegende Sicherheitsanforderung zu überprüfen. Lassen Sie im Zweifelsfall eine
sorgfältige Kontrolle der elektrischen Anlage von entsprechend befugtem Personal durchführen.
Verwenden Sie die Gasleitungen nicht als Erdung für elektrische Geräte.
 Die elektrische Anlage muss der maximalen Leistungsaufnahme des Geräts angepasst werden, die auf dem
Kennschild und im Handbuch angegeben ist. Dabei ist im Besonderen zu prüfen, ob der Kabelquerschnitt für die
Leistungsaufnahme des Geräts geeignet ist.
 Für die allgemeine Stromversorgung des Geräts über das Stromnetz folgende Punkte beachten:
- verwenden Sie keine Adapter, Mehrfachstecker, Verlängerungen;
- verwenden Sie einen allpoligen Schalter mit einer Kontaktöffnung von mindestens 3 mm
(Überspannungskategorie III), wie in den geltenden Sicherheitsbestimmungen festgelegt.
 Berühren Sie das Gerät nicht mit feuchten oder nassen Körperteilen und/oder barfuß.
 Ziehen Sie nicht an den Stromkabeln.
Vor dem Ausführen jeglicher Wartungs-, Reinigungs- oder
Kontrollarbeiten:
Trennen Sie die Stromversorgung des Brenners
durch Betätigen des Hauptschalters der Anlage.
GEFAHR
Schließen Sie das Brennstoffsperrventil.
GEFAHR
Vermeiden Sie das Bilden von Kondenswasser,
Eis sowie Wasserinfiltrationen.
GEFAHR
Die Modelle RL 38-50/M verlassen das Werk mit einer
Vorrüstung für eine Stromversorgung mit 380-460 V. Erfolgt die
Stromversorgung mit 208-230 V müssen der Anschluss des
Motors (von Stern- zu Dreiecksschaltung) und die Einstellung
des Thermorelais geändert werden.
Die elektrischen Anschlüsse
vorgenommen werden.
Verwenden sie biegsame Kabel gemäß der Norm EN 60 335-1:
• bei einer PVC-Ummantelung mindestens den Typ H05 VV-F
verwenden;
• bei einer Gummiummantelung mindestens den Typ H05 RR-F
verwenden.
20167396
Elektrische Anlage
müssen vom InstalIateur
22 D
