Istruzioni per installazione, uso e manutenzione
Instructions pour installation, utilisation et entretien
Installation, use and maintenance instructions
Montage und Bedienungsanleitung

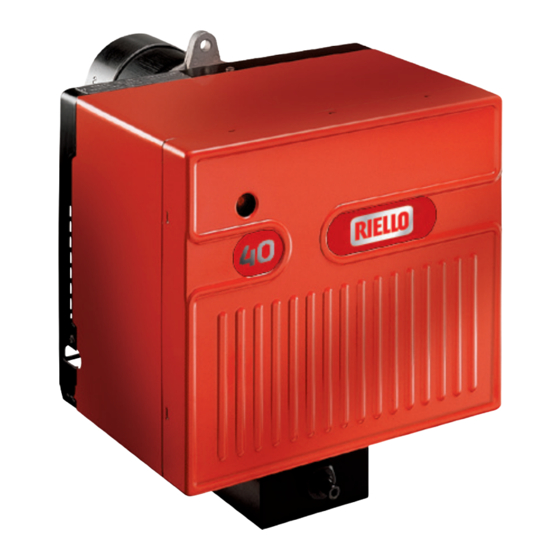

Bruciatori di nafta
I
Brûleur à fioul lourd
F
Heavy oil burner
GB
Heizölbrenner
D
CODE
3412000 - 3412016
MODELLO - MODEL - MODELL
N10
TIPO - TYPE -
TYP
611M
2901440 (15) - 07/2010
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Riello N10
Inhaltszusammenfassung für Riello N10
- Seite 1 Istruzioni per installazione, uso e manutenzione Instructions pour installation, utilisation et entretien Installation, use and maintenance instructions Montage und Bedienungsanleitung Bruciatori di nafta Brûleur à fioul lourd Heavy oil burner Heizölbrenner TIPO - TYPE - CODE MODELLO - MODEL - MODELL 3412000 - 3412016 611M 2901440 (15) - 07/2010...
-
Seite 27: Technische Merkmale
DEUTSCH TECHNISCHE MERKMALE 51 ÷ 114 kW 4,5 ÷ 10 kg/h Wärmeleistung - Durchsatz – Brennstoff Öl mit max. Viskosität bei 50°C: 38 mm /s (5 °E) Stromversorgung Einphasig, 230 V ± 10% ~ 50Hz Motor 1,25 A / 230 V Verflüssiger 6,3 mF Zündtransformator... -
Seite 28: Brennerbefestigung Und Montage Des Gelenkes
ABMESSUNGEN Flansch Brenner D5856 BRENNERBEFESTIGUNG UND MONTAGE DES GELENKES S7385 BETRIEBSBEREICH Heizöldurchsatz - kg/h 120 Brennerleistung - kW D5855 1440... -
Seite 29: Brennstoffzuführungen
BRENNSTOFFZUFÜHRUNGEN (für Leicht Öl mit einer max. Viskosität von 5°E / 50°C) FALLSPEISUNG L Meter H = Höhenunterschied L = Länge des Ansaugleitung ø 3/4” ø 1” Meter D5857 ANSAUGZULEITUNG Der am Vakuummeteranschluß (4, Abb. 1) max. Unterdruck von 0,5 bar (38 cm Hg) darf nicht überschritten werden. -
Seite 30: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE Braun Verflüssiger Schwarz Ventil Zündtransformators Photowiderstand Mindestthermostat Vorwärmethermostat Vorwärmer des D5886 Maximalthermostat Einstellbarer mit manueller Rückstellung Thermostat BEMERKUNGEN: – Leiterdurchmesser 1mm Störungsmeldung extern (max. 230V - 0,5A) (Siehe Seite 3). Die automatische Absperr- 10 A vorrichtung (230V - 0,5A max.) an den Klem- Schalter men 3 - N des Steuergeräts anschließen. -
Seite 31: Einstellung Der Verbrennung
EINSTELLUNG DER VERBRENNUNG WAHL DER DÜSEN Düse Öl-Durchsatz Brennerkopf- Am Manometer (10, Abb. 1) gelesen. bei 20 bar Einstellung Winkel kg/h ± 5% Rastepunkt ACHTUNG: 0,75 45° / 60° Es ist wichtig, zuerst den Filter auszuschrauben und dann man 0,85 45°... -
Seite 32: Einstellung Der Zerstäubungstemperatur
EINSTELLUNG DER ZERSTÄUBUNGSTEMPERATUR Der einstellbare Temperaturregler (8, Abb. 1) verhindert, dass der Brenner anfährt, solange der Brennstoff die zur optimalen Zerstaübung nötige Temperatur noch nicht erreicht hat. Der Thermostat muss im allgemeinen auf einen höheren als den gewünschten Temperaturwert eingestellt werden. Die Lesung der Temperatur des Brennstoffes auf dem Thermometer (12, Abb. -
Seite 33: Wichtige Hinweise
WICHTIGE HINWEISE WARTUNG – Die Reinigung des in Vorwärmer (13, Abb. 1) eingebauten Filters periodisch durchzuführen; seine eventuelle Verstopfung wird aus Verminderung des am Manometer (10, Abb. 1) gelesenen Druk- kes gemeldet. – Auch die Pumpe besitzt einen Filter mit einer großen Maschenweite (0,5 mm), daher ist eine häu- fige Reinigung nicht nötig.
