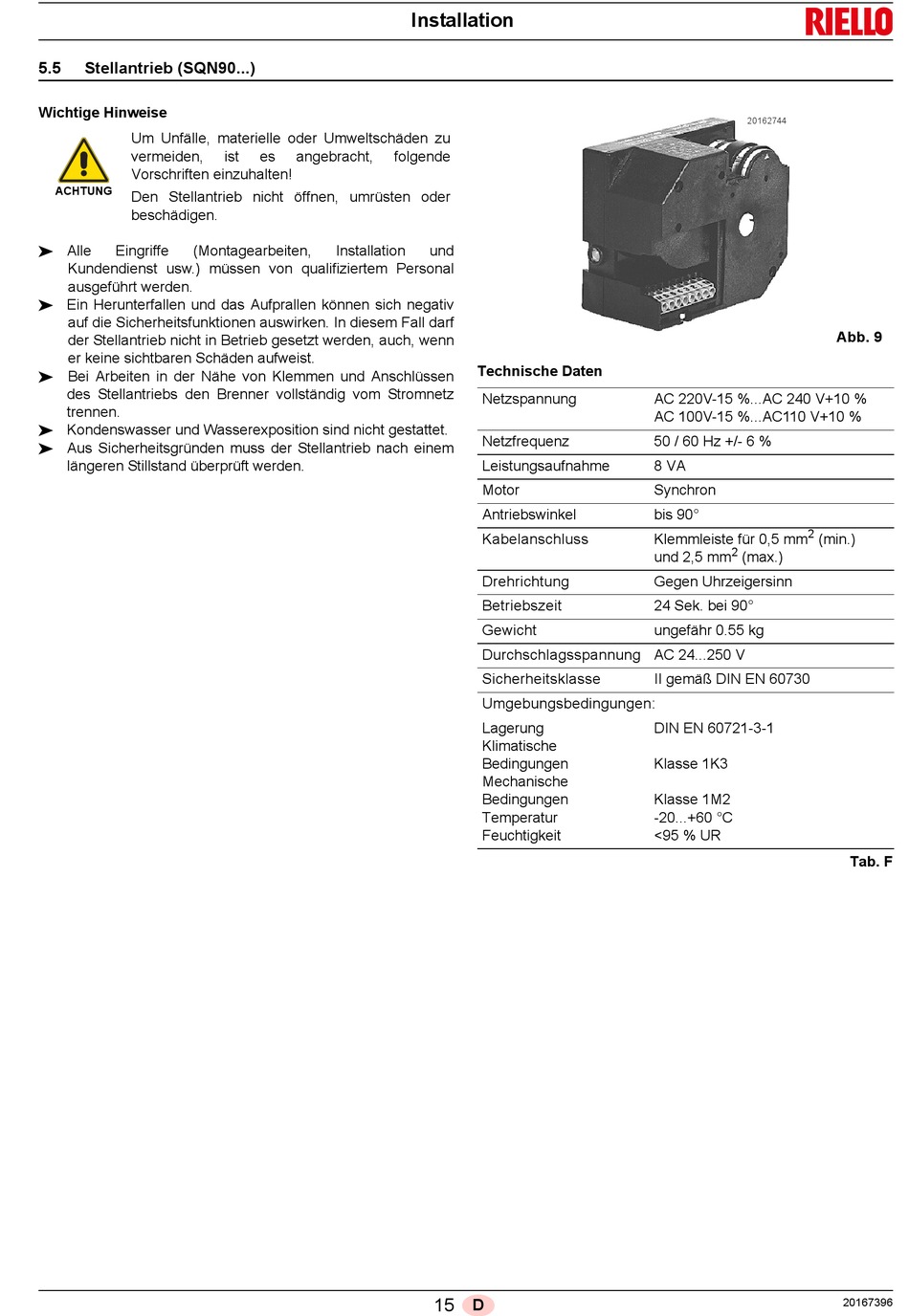

Stellantrieb (Sqn90 - Riello Rl 28/M Installations-, Bedienungs- Und Wartungsanleitung

5.5

Stellantrieb (SQN90...)

Wichtige Hinweise
Um Unfälle, materielle oder Umweltschäden zu
vermeiden,
Vorschriften einzuhalten!
ACHTUNG
Den Stellantrieb nicht öffnen, umrüsten oder
beschädigen.
 Alle Eingriffe (Montagearbeiten,
Kundendienst usw.) müssen von qualifiziertem Personal
ausgeführt werden.
 Ein Herunterfallen und das Aufprallen können sich negativ
auf die Sicherheitsfunktionen auswirken. In diesem Fall darf
der Stellantrieb nicht in Betrieb gesetzt werden, auch, wenn
er keine sichtbaren Schäden aufweist.
 Bei Arbeiten in der Nähe von Klemmen und Anschlüssen
des Stellantriebs den Brenner vollständig vom Stromnetz
trennen.
 Kondenswasser und Wasserexposition sind nicht gestattet.
 Aus Sicherheitsgründen muss der Stellantrieb nach einem
längeren Stillstand überprüft werden.
ist es angebracht, folgende
Installation
Installation
und
Technische Daten
Netzspannung
Netzfrequenz
Leistungsaufnahme
Motor
Antriebswinkel
Kabelanschluss
Drehrichtung
Betriebszeit
Gewicht
Durchschlagsspannung AC 24...250 V
Sicherheitsklasse
Umgebungsbedingungen:
Lagerung
Klimatische
Bedingungen
Mechanische
Bedingungen
Temperatur
Feuchtigkeit
15 D
20162744
AC 220V-15 %...AC 240 V+10 %
AC 100V-15 %...AC110 V+10 %
50 / 60 Hz +/- 6 %
8 VA
Synchron
bis 90°
2
Klemmleiste für 0,5 mm (min.)
2
und 2,5 mm (max.)
Gegen Uhrzeigersinn
24 Sek. bei 90°
ungefähr 0.55 kg
II gemäß DIN EN 60730
DIN EN 60721-3-1
Klasse 1K3
Klasse 1M2
-20...+60 °C
<95 % UR
Abb. 9
Tab. F
20167396
