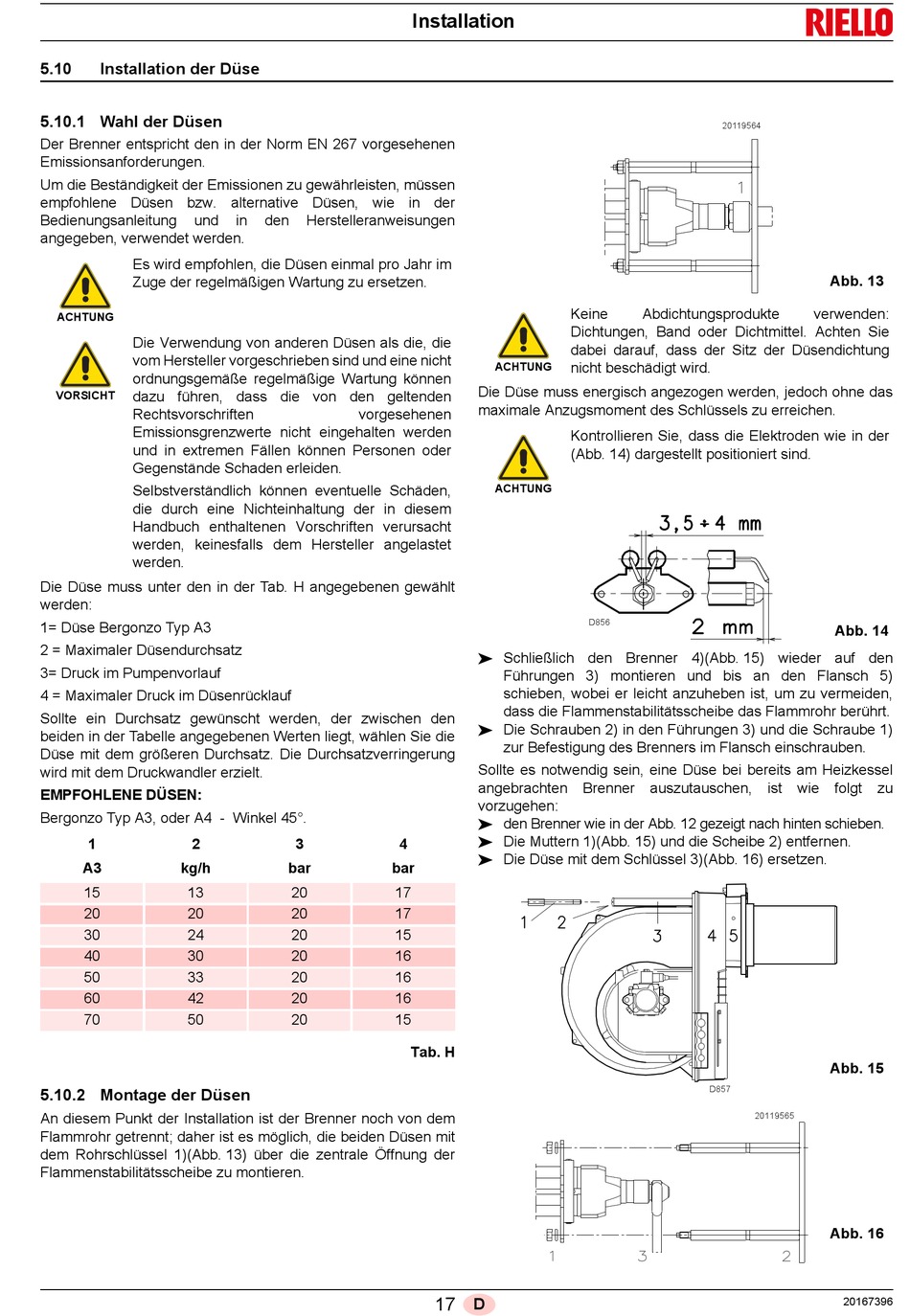

5.10 Installation der Düse
5.10.1 Wahl der Düsen
Der Brenner entspricht den in der Norm EN 267 vorgesehenen
Emissionsanforderungen.
Um die Beständigkeit der Emissionen zu gewährleisten, müssen
empfohlene Düsen bzw. alternative Düsen, wie in der
Bedienungsanleitung und
angegeben, verwendet werden.
Es wird empfohlen, die Düsen einmal pro Jahr im
Zuge der regelmäßigen Wartung zu ersetzen.
ACHTUNG
Die Verwendung von anderen Düsen als die, die
vom Hersteller vorgeschrieben sind und eine nicht
ordnungsgemäße regelmäßige Wartung können
dazu führen, dass die von den geltenden
VORSICHT
Rechtsvorschriften
Emissionsgrenzwerte nicht eingehalten werden
und in extremen Fällen können Personen oder
Gegenstände Schaden erleiden.
Selbstverständlich können eventuelle Schäden,
die durch eine Nichteinhaltung der in diesem
Handbuch enthaltenen Vorschriften verursacht
werden, keinesfalls dem Hersteller angelastet
werden.
Die Düse muss unter den in der Tab. H angegebenen gewählt
werden:
1= Düse Bergonzo Typ A3
2 = Maximaler Düsendurchsatz
3= Druck im Pumpenvorlauf
4 = Maximaler Druck im Düsenrücklauf
Sollte ein Durchsatz gewünscht werden, der zwischen den
beiden in der Tabelle angegebenen Werten liegt, wählen Sie die
Düse mit dem größeren Durchsatz. Die Durchsatzverringerung
wird mit dem Druckwandler erzielt.
EMPFOHLENE DÜSEN:
Bergonzo Typ A3, oder A4 - Winkel 45°.
1 2
A3 kg/h
15 13
20 20
30 24
40 30
50 33
60 42
70 50
5.10.2 Montage der Düsen
An diesem Punkt der Installation ist der Brenner noch von dem
Flammrohr getrennt; daher ist es möglich, die beiden Düsen mit
dem Rohrschlüssel 1)(Abb. 13) über die zentrale Öffnung der
Flammenstabilitätsscheibe zu montieren.
in den Herstelleranweisungen
vorgesehenen
3 4
bar bar
20 17
20 17
20 15
20 16
20 16
20 16
20 15
Installation
Keine
Dichtungen, Band oder Dichtmittel. Achten Sie
dabei darauf, dass der Sitz der Düsendichtung
nicht beschädigt wird.
ACHTUNG
Die Düse muss energisch angezogen werden, jedoch ohne das
maximale Anzugsmoment des Schlüssels zu erreichen.
Kontrollieren Sie, dass die Elektroden wie in der
(Abb. 14) dargestellt positioniert sind.
ACHTUNG
 Schließlich den Brenner 4)(Abb. 15) wieder auf den
Führungen 3) montieren und bis an den Flansch 5)
schieben, wobei er leicht anzuheben ist, um zu vermeiden,
dass die Flammenstabilitätsscheibe das Flammrohr berührt.
 Die Schrauben 2) in den Führungen 3) und die Schraube 1)
zur Befestigung des Brenners im Flansch einschrauben.
Sollte es notwendig sein, eine Düse bei bereits am Heizkessel
angebrachten Brenner auszutauschen, ist wie folgt zu
vorzugehen:
 den Brenner wie in der Abb. 12 gezeigt nach hinten schieben.
 Die Muttern 1)(Abb. 15) und die Scheibe 2) entfernen.
 Die Düse mit dem Schlüssel 3)(Abb. 16) ersetzen.
Tab. H
17 D
