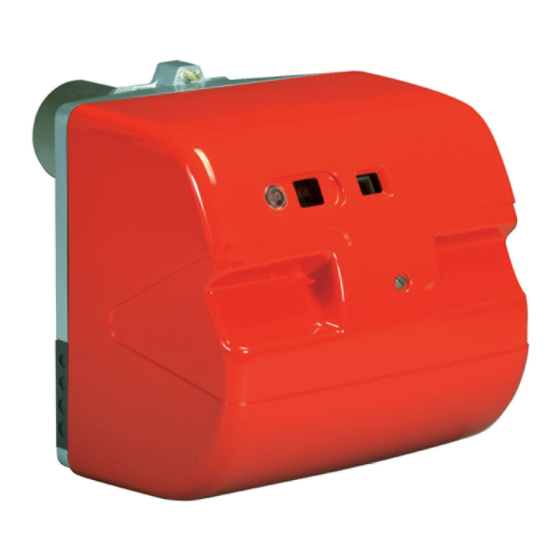

Riello RL 28/M Montage Und Bedienungs Anleitung
Vorschau ausblenden
Andere Handbücher für RL 28/M:
- Montage- und bedienungsanleitung (32 Seiten) ,
- Installations-, bedienungs- und wartungsanleitung (56 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungs Anleitung
Manuel dʼentretien
Bruciatore di gasolio
I
Öl-Gebläsebrenner
D
Brûleur fioul
F
Funzionamento bistadio progressivo o modulante
Zweistufig gleitender oder modulierender Betrieb
Fonctionnement à deux allures progressives ou modulant
CODICE - CODE
3471080
3471081
3471480
3471481
3471680
3471681
MODELLO - MODELL
MODELE
RL 28/M
RL 28/M
RL 38/M
RL 38/M
RL 50/M
RL 50/M
TIPO
TYP -TYPE
663 T80
663 T80
664 T80
664 T80
665 T80
665 T80
2916205 (2) - 04/2016
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Riello RL 28/M
Inhaltszusammenfassung für Riello RL 28/M
- Seite 1 Funzionamento bistadio progressivo o modulante Zweistufig gleitender oder modulierender Betrieb Fonctionnement à deux allures progressives ou modulant MODELLO - MODELL TIPO CODICE - CODE MODELE TYP -TYPE 3471080 RL 28/M 663 T80 3471081 RL 28/M 663 T80 3471480 RL 38/M 664 T80 3471481...
- Seite 16 INHALT TECHNISCHE ANGABEN......Seite 2 Bauvarianten .........2 Kit für modulierenden Betrieb.
-
Seite 17: Max
TECHNISCHE ANGABEN MODELL RL 28/M RL 38/M RL 50/M 663 T80 664 T80 665 T80 LEISTUNG MAX. 166 - 332 237 - 450 296 - 593 143 - 286 204 - 387 255 - 510 Mcal/h 14 - 28 20 - 38... -
Seite 18: Brennerbeschreibung
672 - 807 4 - Schrauben für die Befestigung des Bren- (1) Flammenrohr: kurz - lang nerflanschs am Kessel: M 8 x 25 3 - Kabeldurchgänge (RL 28/M) 4 - Kabeldurchgänge (RL 38 - 50/M) 1 - Anleitung 1 - Ersatzteile Katalog... -
Seite 19: Regelbereiche
Die Länge des Flammrohrs 7) wird entsprechend der Angaben des Kesselherstellers gewählt und muß in jedem Fall länger sein, als die Stärke der Kesseltür, einschließlich des Schamottesteins. Die verfügbaren Längen, (mm), sind: Flammrohr 7): RL 28/M RL 38/M RL 50/M • kurz 241... -
Seite 20: Wahl Der Düse
WAHL DER DÜSE (A) Die Düse wird unter den in der Tabelle (A) ange- gebenen Typen ausgewählt: 1 = Düse Bergonzo Typ A3 kg/h 2 = Höchstdurchsatz Düse 3 = Pumpenvorlaufdruck 4 = Höchstdruck Rücklaufdüse Falls man einen mittleren Durchsatz zwischen den zwei in der Tabelle angegebenen Werten wünscht, muß... -
Seite 21: Hydraulikanlage
Abstand und/ oder Höhe vom Tank größer sind als die in der Tabelle aufgeführten Werte. Zeichenerklärung H = Höhenunterschied Pumpe/Bodenventil RL 28/M RL 38 - 50/M L = Leitungslänge Ø mm Ø mm Ø = Innendurchmesser Leitung... -
Seite 22: Elektroanlage
ELEKTROANLAGE werkseitig ausgeführt RL 28/M SCHEMA (A) Brenner RL 28/M SCHEMA (B) Brenner RL 38/M - 50/M • Die Modelle RL 38/M und RL 50/M werden werkseitig für 380-460 V Stromversorgung vorbereitet. • Falls die Stromversorgung 208-230 V beträgt, Motoranschluß... - Seite 23 Die Stromversorgung der Hilfsstromkreise muss D1910 230 V Betragen. Die Brenner RL 28/M - RL 38/M - RL 50/M sind für intermittierenden Betrieb baumustergeprüft. Das bedeutet, daß sie - laut Vorschrift - wenig- stens einmal pro 24 Stunden ausgeschaltet wer- müssen,...
-
Seite 24: Stellantrieb
D790 Regelt die Zünd- und Mindestleistungsposition. : nicht verwendet. Nocken IV SUNTEC AL 65 C RL 28/M ÖLDRUCKWÄCHTER RL 38 - 50/M SUNTEC AL 75 C Der Druckwächter 14)(B)S.12 wird im Werk auf 3 bar eingestellt. Wenn der Gasöldruck diesen Wert in der Rücklaufleitung erreicht, wird der... -
Seite 25: Inbetriebnahme Des Brenners
INBETRIEBNAHME DES BRENNERS Die Regelungen einschalten und den Schalter 1)(A) in Stellung “MAN” setzen. Nach erfolgter Zündung den Brenner vollständig einstellen. BRENNEREINSTELLUNG Für die optimale Einstellung des Brenners soll- ten die Abgase am Kesselausgang analysiert D791 werden. Die bereits vorgenommenen Einstellungen sind: •... - Seite 26 Lufteinstellung Für die Lufteinstellung sind zwei Klappen 1) und 2)(A) vorgesehen. Die Klappen werden im Werk auf die größte Öffnung eingestellt. Als erste ist Klappe 2) einzustellen, die progres- siv geschlossen werden muß, bis eine optimale Verbrennung erzielt wird. Falls das vollständige Schließen der Klappe 2) nicht genügt, als zweite auch Klappe 1) wie folgt schließen: das Endprofil des unteren Nocken 4)(B) durch...
-
Seite 27: Brennerbetrieb
BRENNERBETRIEB ANFAHREN DES BRENNERS (A) - (B) : Einschalten der TL-Fernsteuerung, an- lassen des Motor. Die Pumpe 3) saugt den Brennstoff über die Leitung 1) und den Filter 2) vom Tank an und pumpt ihn unter Druck in den Auslaß. Der Kolben 4) geht hoch und der Brennstoff kehrt über die Lei- tungen 5)-7) in den Tank zurück. -
Seite 28: Endkontrollen
ENDKONTROLLEN • Den Foto-Widerstand verdunkeln und die Fernsteuerungen schließen: der Brenner muß einschalten und ca. 5 s nach der Zündung in Störabschaltung fahren. • Den Foto-Widerstand beleuchten und die Fernsteuerungen schließen: der Brenner muß in Störabschaltung fahren. • Den Foto-Widerstand mit Brennerbetrieb ver- dunkeln: es muß... -
Seite 29: Störungen - Ursachen - Abhilfen
- Pumpe blockiert ....... . . Auswechseln - Defekter Kondensator (RL 28/M) ....Auswechseln 10 - Defekte Motor-Fernsteuerung (RL 38 - 50/M). - Seite 44 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Con riserva di modifiche - Änderungen vorbehalten - Sous réserve de modifications!
