Română

6.3. Racordul de completare

Racordul de completare ar trebui să fie conec-
tat la unitatea de reglaj. Completarea asigurată
necesită o presiune de alimentare medie stabilită
de aproximativ 4-6 bari (max. 8 bari). Presiunile
de alimentare ridicate pot să necesite dispozitive
care să împiedice șocul hidraulic (vană reductoare
de presiune).

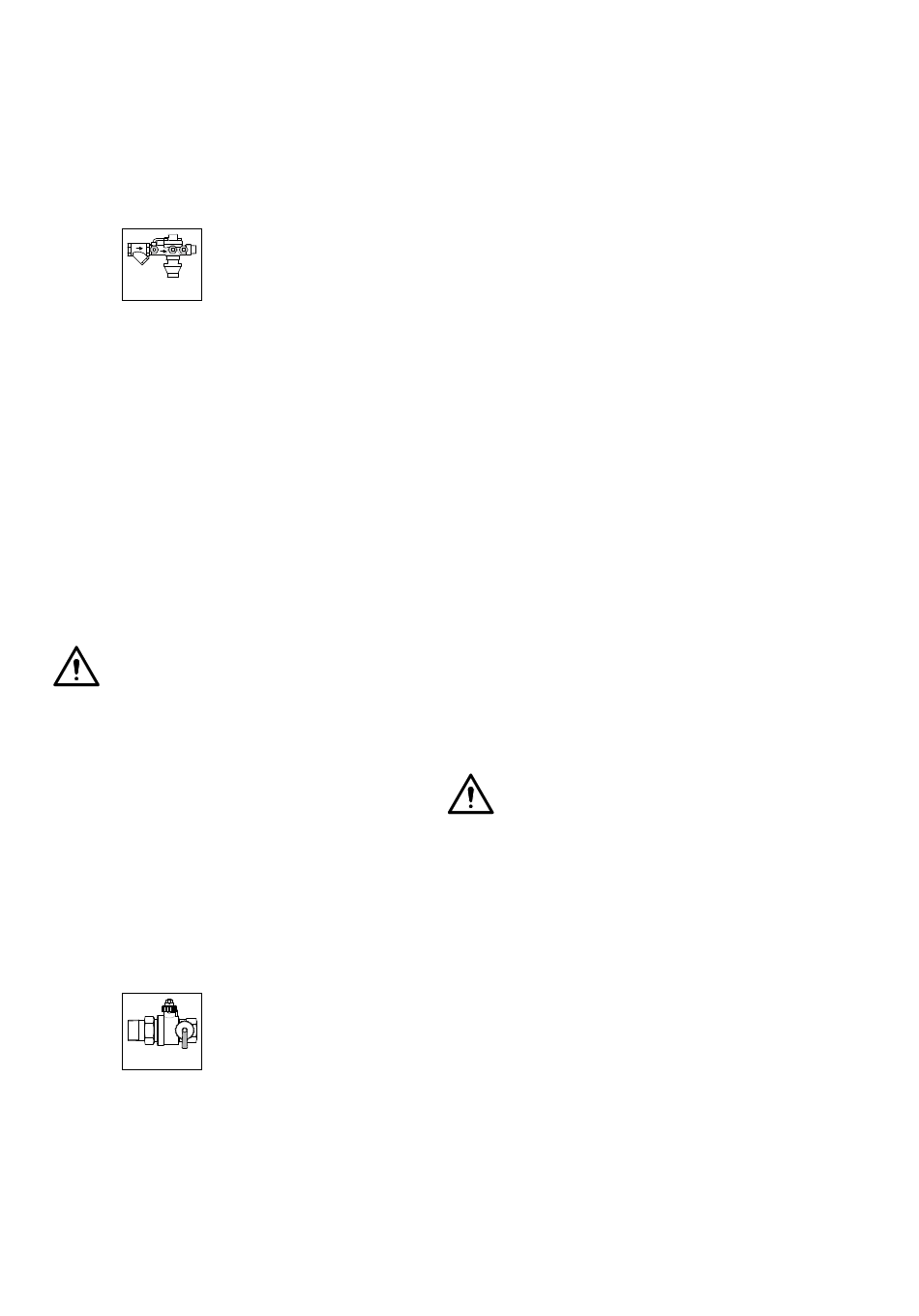

Supapă de reținere
Anexa 1 oferă schema de instalare și un exemplu
de instalare.
Înainte de umplerea și punerea în funcțiune a
vasului de expansiune, respectați următoarele
indicații:
• Montați alimentarea la furtunul de completare cu
vană de închidere (conform livrării).
• Evitați orice sarcini de tracțiune pe furtun, razele
de îndoire mai mici de 50 mm și contracțiile.
• D acă alimentarea de completare este conectată la
rețeaua principală de apă, un dispozitiv de preve-
nire a refluxului cu un filtru trebuie să fie conectat
în serie în conformitate cu EN 806-4/EN 1717.
Instalați accesoriul orizontal și montați o vană
de închidere înainte de asamblare (notă: curățați
periodic filtrul și schimbați filtrele dacă și atunci
când este necesar).
Atenție: conectați vana de închidere la intrarea de
completare.

6.4. Racordul de golire

Pentru a direcționa în mod sigur debitele ce
trebuie să fie golite către vana de siguranță
(poz. 3.16), dispozitivul de prevenire reflux
(accesoriu, completare) și racordul de compensare
a presiunii atmosferice (poz. 1.3), este necesar un
canal de scurgere în apropierea echipamentului
Wilo-Sinum.
• Montați o pâlnie de golire și, dacă este necesar, o
conductă de golire pentru dispozitivul de preveni-
re a refluxului.

6.5. Racordarea sistemului

Racordul sistemului ar trebui să fie conectat la
instalația de încălzire sau răcire.
Ventil de reglare
Anexa 1 oferă schema de instalare și un exemplu
de instalare.
Înainte de umplerea și punerea în funcțiune a
vasului de expansiune, respectați următoarele
indicații:
• D e preferat, ar trebui ca racordul să fie făcut
pe linia de retur a sistemului de încălzire. O
296
Fig. FM.035.V01.15
Fig. FM.036.V01.15
temperatură la racordul sistemului > 70 °C
(...80 °C) ar depăși sarcina permisibilă a pompei/
diagramei și ar putea să ducă la dăunarea com-
ponentelor. (Izolarea completă a conductei de
expansiune ar putea să crească sarcina tempera-
turii pe unitatea de reglaj și membrană).
• A sigurați-vă că această conexiune este direct
conectată la generatorul de căldură și că nu sunt
prezente influențe de presiune hidraulică externe
la punctul de antrenare (de exemplu, egalizatoare
hidraulice, distribuitoare).
• D ebitul stabilește cum ar trebui să montați liniile
de expansiune. La montarea liniilor de expansiune
pe retur > 5 m ca lungime, folosiți țevi cu cel puțin
un diametru nominal mai mari decât modulul
pompei. Evitați sarcinile suplimentare pe racordul
sistemului al unității de reglaj (de exemplu, cau-
zate de expansiunea căldurii, oscilațiile de debit,
sarcinile permanente).
• E chipamentul cu temperaturi de fluiditate
> 100 °C trebuie să aibă un limitator de presiune
minimă montat în linia de expansiune (canalul
de golire al sistemului, țevile de golire ale vanei).
Schema este inclusă în Anexa 1. În aplicațiile în
conformitate cu DIN EN12828:2003 (D), acest
limitator este prevăzut pentru a fi folosit numai
dacă dispozitivul de menținere a presiunii nu are
un sistem automat de completare.
• F olosiți materiale de etanșare și țevi relevante
pentru instalație; cu toate acestea, respectați cel
puțin valorile maxime permise pentru debitul vo-
lumetric, presiune și temperatură pentru linia de
expansiune respectivă (intrarea și ieșirea pentru
unitatea de reglaj/sistem).
• M ontați o vană de reținere în imediata apropiere
a racordului sistemului de unitatea de comandă
care nu poate să fie oprită accidental.
Atenție: Închideți ventilul de reglare la intrarea și
ieșirea sistemului unității de reglaj.

6.6. Montaj electric

Asigurarea alimentării cu energie electrică, conec-
tarea conductorului de legare la masă și protecția
liniei trebuie să fie făcute în conformitate cu
reglementările companiei de electricitate respon-
sabile și standardele aplicabile. Informațiile nece-
sare pot să fie găsite în plăcuța cu tipul unității de
reglaj, planul bornelor (etichetare) și Anexa 3.
Conexiunea la rețea trebuie să fie asigurată
printr-un conector CEE cu inversor de faze/priză
cu capacitate de comutare a sarcinii. Ar trebui să
fie de tip snap-on, cu deconectare rapidă, pentru
a evita deconectările accidentale. Pentru unitățile
cu o putere nominală totală de peste 3 kW
(consultați Anexa 3) recomandăm interblocarea
acestei combinații cu un întrerupător combinat,
astfel încât conectarea sau deconectarea să
fie posibilă numai dacă întrerupătorul este în
poziția OPRIT. Separatorul ar trebui să fie marcat
corespunzător, ușor de manevrat și amplasat în
apropierea unității.
