Norsk
5.5. Komponentdeler, utstyr
1
1.4
Type
Type
:
:
Typ
N° de série
:
:
Serien-Nr.
Serial-No.
:
:
Capacité nominale
Nominal volume
Nenninhalt
Surpression de service admissible
Permissible working overpressure
Zulässiger Betriebsüberdruck
Surpression d`essai
Test overpressure
Température de service mini. / maxi. admissible
Prüfüberdruck
Permissible working temperature min. / max.
Zulässige Betriebstemperatur min. / max.
1.9
1.5
1.10
1.6
1.7
                           
1
Stålgrunntank med innebygd, utskiftbar
butylgummimembran for absorpsjon av
ekspansjonsvannet under atmosfæriske
utskillelsesforhold.
1,1 Merkeplate – tank:
1,2
Lufteventil, flottørventil med luftinntaksstopper
for å spre gasser som er trukket ut, i atmosfæren
1,3
Balanseringstilkobling for atmosfærisk trykk
Innsiden av tanken (området mellom den innven-
dige tankoverflaten og den utvendige membran-
overflaten)
1,5
Flens, tanktilkobling med internt montert avgas-
singsutstyr, skrueforbindelse, tilkoblingsoppstil-
ling
Ventilutløpsledning og pumpesugeledning, hver
med planpakning (merking)
1,6
Justerbare føtter
1,7
Kapasitetssensor med rund forbindelsesplugg av
skruetype til signalledning
1,8
Signalledning nivåsensor
1,10 Markinger for pumpe- og ventiltilkobling
1.4
Løftekrok, lastoppheng for transport
1000 Ltr
1,9
Returventil for kondensatavrenning
1000 Ltr
2
Koblingsenhet, forhåndsinstallert, inkludert
flat tetning
2,1
S elvtømmende returventil (tank) med flat tetning,
reguleringsenhetsport
2,2
Fleksibel trykk-/sugeslange
2,3
R ørbend, flat tetning, tankkontakt
(DN 32: 400 – 1000 liter, DN 40: 1200 – 1600 liter)
408
1.2
1.3
1.1
39307 Genthin
Flamco STAG GmbH
GERMANY
Année de fabrication
:
Herstellungsjahr
Year of manufacture
:
:
:
:
litre
litres
:
:
Liter
:
:
bar
:
:
bar
:
:
:
:
°C
2
2.3
2.2
2.1
1.8
3

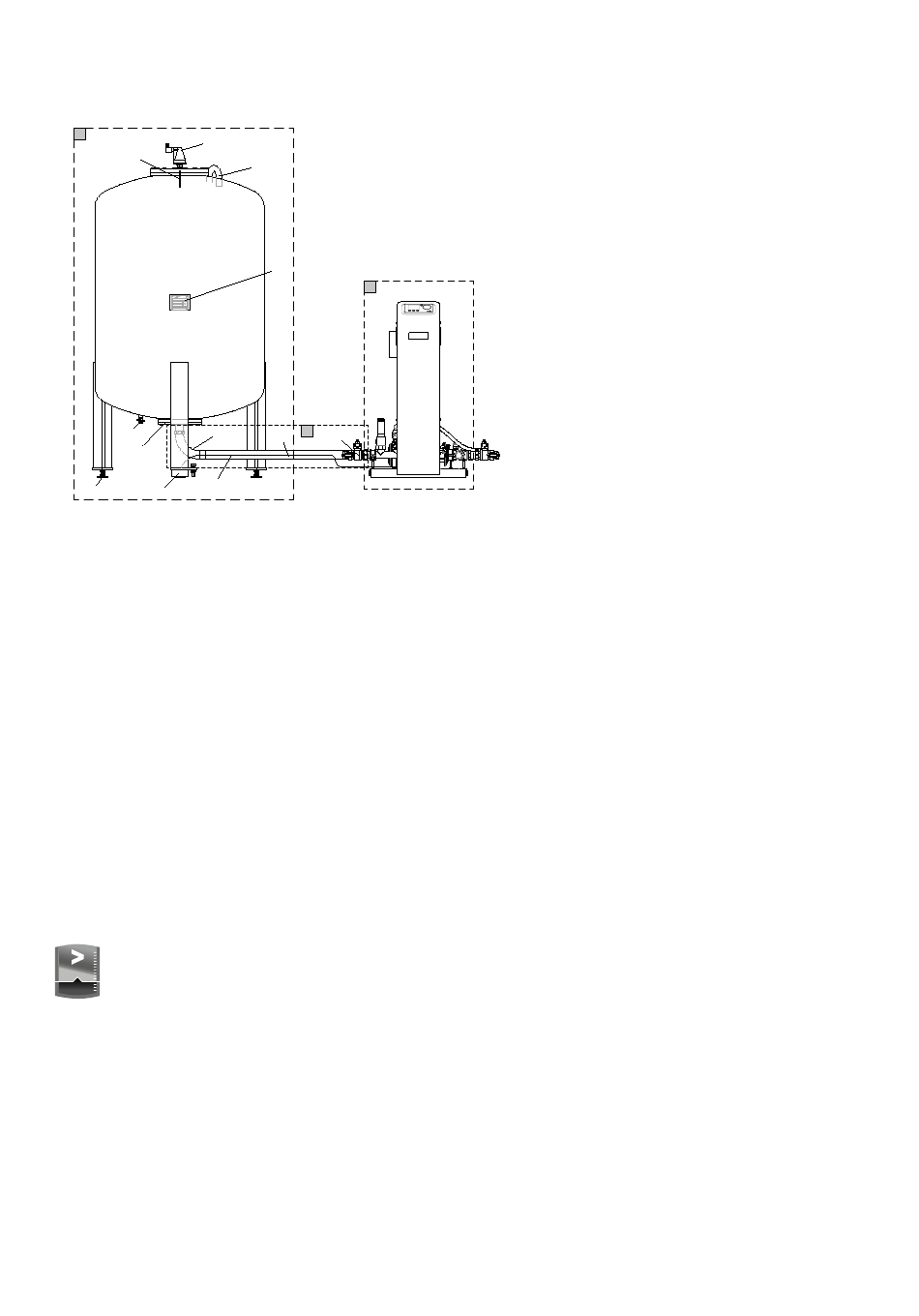

Fig. FM.017.V01.15
3
Pumpemodul, reguleringsmodul, inkludert
typeskilt
3,1
Pumpetrykkledning, systemforsyning (markering)
3,2
Trykksensor
3,3
P umpe 1 med manuell avlufting
(sekskantskrue med tetning)
3,4
P umpe 2 med manuell avlufting
(sekskantskrue med tetning)
3,5
P umpe 1, våtløper, selvsugende
A turtallsvalgbryter maks. posisjon!
B lufting (skrue med spor og tetning)
3,6
P umpe 2, våtløper, selvsugende
A turtallsvalgbryter maks. posisjon!
B lufting (skrue med spor og tetning)
3,7
Ventiltrykkrør, systemutløp (markering)
3,8
Partikkelfilter
3,9
Tilbakeslagsventil
3,10 Manuelt regulert ventil 1 (membran)
3,11 Manuelt regulert ventil 2 (membran)
3,12 Magnetventil, overløpsventil nr. 1
3,13 Magnetventil, overløpsventil nr. 2
3,14 E tterfyllingsledning, inkluderer stengeventilen
(returventil), fleksibel trykkslange, vannmåler,
magnetventil, etterfyllingsventil, nr. 3, og tilba-
keslagsventil (valgfritt)
3,15 Isolerende fylle- og tømmeventil
3,16 Sikkerhetsventil (tank)
3,17 Returventil systemtilkobling (valgfritt)
3,18 A utomatisk ventilasjonsåpning med luftinntaks-
stopper (MP, DP60-1-50)
3,19 Reguleringsenhet, SPCx-lw inkludert typeskilt
3,20 Reguleringsenhet, SPCx-hw inkludert typeskilt
3,21 Luftepumpe
WILO SE 08/2018
