Dansk

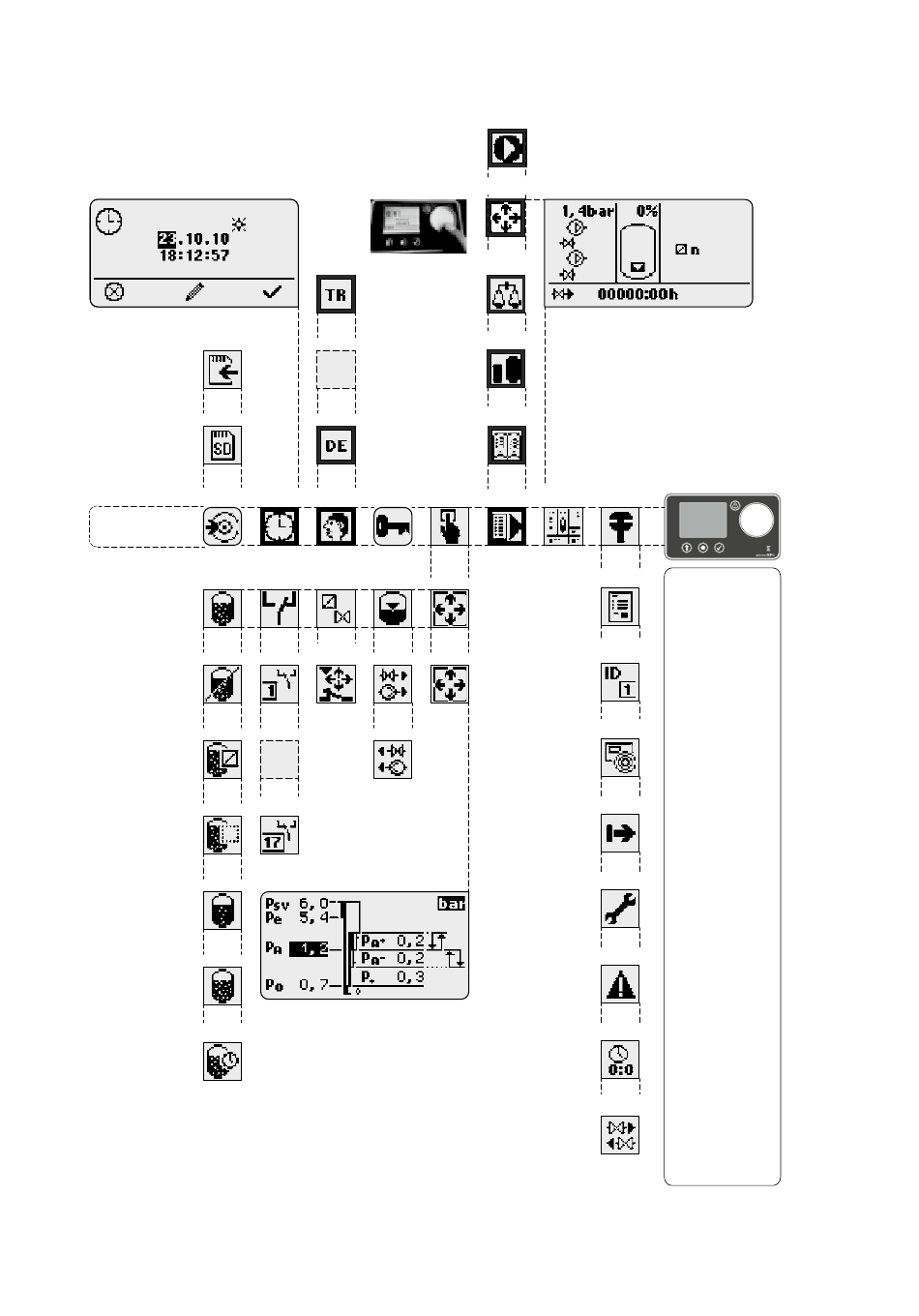

7.3. Oversigt over menupunkter
Skift menu
Dato/klokkeslæt
Eksempel:
Sommertid er "ON"
Dato: 23.10.2010
Tid:
kl. 18:00,
12 minutter, 57 sekunder
Linjen herunder:
Funktionstildeling af
følerknapper
Hovedmenu
Afgasnings-
procedure
"ON/OFF"
Gasføler, følertil-
slutningsopstilling er
påkrævet (valgfri)
(Testcyklus "ON",
se 8-5-2)
Fordeling af sva-
leintervaller på
ugedage (næste
side)
456
Tyrkisk
4-20
Gem konfiguration
(....)
på SD
2-2-1 (....)
Tysk
SD-kort
2-2 4-1
Dato/ Sprog-
Dataoverfør-
selsmenu tid-menu menu
2 3 4
Følere
Afgasning Fejlmelding ventiler
8-5 8-4 8-3
Minimumstryk-
Aktiveret Tryk
begrænser
8-5-1 8-4-1 8-3-1
Reguleret (....)
8-5-2 (....)
Fasevagt
8-5-3 8-4-17
Normal Driftstryk-menu
8-5-4
Hurtig
Eksempel:
8-5-5
P ; udløsertryk sikkerhedsventil 6 bar (bilag)
SV
(fra ordrespecifikation <= nominel trykbærende enhed)
Lukketider
P ; endeligt tryk 5,4 bar
E
Sikkerhedsventil, kodebogstav DGH
P x 0,9 [P >= 3 bar]; P
SV SV SV
Sikkerhedsventil, kodebogstav H
8-5-6
P – 0,5 bar [P = 3 bar]
SV SV
(fra ordrespecifikation)
P ; driftstryk 1,2 bar (konfigurerbart interval efter enhedstype)
A
P ; øvre driftstrykstolerance 0,2 bar (standard)
A+
P ; nedre driftstrykstolerance 0,2 bar (standard)
A-
(fra ordrespecifikation)
P ; positivt tryk 0,3 bar (standard, anbefalet)
+
P ; vist værdi, meddelelse: P
0
(fx: = P + P + P
statisk damp dynamisk = 0,7 bar
Start
9-10
Tryk -
indstillinger
ID Vat
9-9
Driftsmæssig
Eksempel:
kalibrering
Den nominelle volumen
(se pkt. 5.2) er vist på
beholderens etiket eller
SPC ID-klistermærket.
Dette svarer til behol-
9-6
derkapaciteten med
bogstav A eller B. ID Vat
For eksempel:
A-200
B-200
9-5
"
Læs
manualen
9-1
Konfigurations-
Loginmenu menu Startmenu
5 8 9
Niveau Tryk
8-2 8-1
Opfyldning Driftstryk
Enhed, beholder,
beholderkalibrering
8-2-1 8-1-1
Afløb
Reguleringsenhed,
software, hardware
8-2-2
beholderkalibrering
Se: Vedligeholder
Fejlhistorik, ikke længere
aktive fejl, fejl nr., dato, tid
– 0,3 bar [P < 3 bar]
SV
– P – P = 1,2 – 0,2 – 0,3 = 0,7 bar
A A- +
)
Driftsskærm
Eksempel:
Faktisk tryk 1,4 bar
Duopumpeenhed; pumper, ventiler ikke "ON"
Beholderindhold 0 %, fejl min. ansugning
Vand "ON" (fejl nr.: 19; 10)
Opfyldningsventil 230 V, selvovervågning "ON";
Ingen impulsvandmåler, opfyldningstid < 1 minut
Gasføler aktiveret, afgasningsfunktion normal
(afgasning ikke "ON" pga. min. ansugningsvand)
SPC-klemme
Driftsmenu Servicemenu
10 11
Ordrenummer
Producent,
Hovedafbryder "ON"
leverandør
SPC-klemme med hoved-
(sporbarhed)
menu "ON";
11-1
felter og meddelelser med
Enhed
baggrundsbelysning er
information
aktive
– M enu 2: Elementet
modulforlængelse
(test)
påkrævet
11-2
– M enu 3: Kontrollér,
Versions-
rediger dato/tid
information
– M enu 4: Kontrollér,
rediger sprog
– M enu 5: Ikke muligt, ikke
(sporbarhed)
nødvendigt
11-3
– M enu 8: Standardindstil-
linger kan stadig ændres
Start
Dato: Start på
efter start eller efter
ibrugtagning,
behov
– Menu 8-1-1: Anven-
(statistik)
delse på ændring
11-4
af P , P
e
– Menu 8-2-2: Kan
Vedligeholder
frakobles/tilkobles,
hvis der er et afløb
– Menu: 8-3-1: Installer
efter anmodning,
11-5
derefter aktivér
Fejlliste
– Menu 8-4-1...17:
Tildelinger af grup-
pefejlmeldinger;
(analyse)
aktivér/deaktiver på
forlangende
11-6
– Menu 9:
Driftstimer
– Menu 9-1: Bemærk
– M enu 9-5: Input, vælg
(statistik)
nominel kapacitet
– Menu 9-6: Udfør
11-7
– Menu 9-7: Udfør
Opfyldning,
– M enu 9-8: Kontrollér,
overløbsspild
rediger
Mængder,
– M enu 9-9: Driftsinterval
tider
bestem, udfør
(statistik)
11-8
A
Fig. FM.038.V02.15
