Wilo Sinum Einbau- Und Betriebsanleitung Seite 512

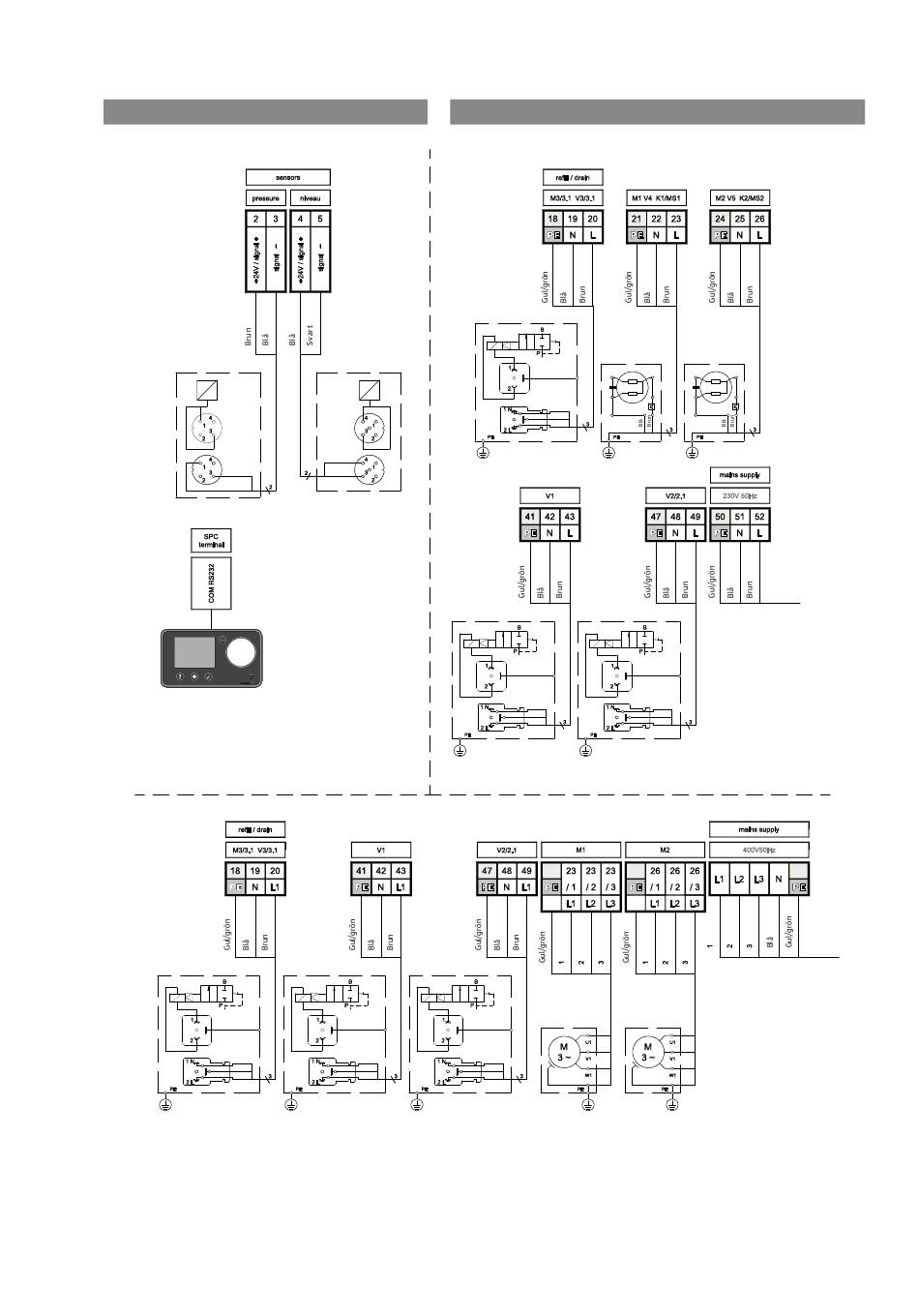

Reglerenhet, uttagsschema
SPCx-lw/-hw
Trycksensor
Kontakt x1
Uttag x2
Signal Blå
+24 V Brun
SPCx-hw-1-1;-1-2
Ventil 3
Kontakt x1
Uttag x2
Blå
Gul/grön
Brun
Monterings- och skötselanvisning för Wilo-Sinum
Volymsensor
x1 kontakt
x2 uttag
omk. Signal
Blå +24 V
Ventil 1
Ventil 1 Ventil 2
Kontakt x1
Uttag x2
Blå
Gul/grön
Brun
SPCx-lw
Ventil 3
Motor-
pump 1
Kontakt x1
Uttag x2
Blå
Gul/grön
Brun
Gul/grön
Ventil 2
Kontakt x1 Kontakt x1
Uttag x2 Uttag x2
Blå
Gul/grön
Brun
1-1;-1-2
Kontakt x1
Motorpump 1 Motorpump 2
omk. 1
omk. 2
Uttag x2
Blå
omk. 3
Gul/grön
Brun Gul/
grön
Motor-
pump 2
Gul/grön
Spänningsförsörjning
NÄT
Blå
Gul/grön
Brun
1-2
Spänningsförsörjning
NÄT
omk. 1
omk. 2
omk. 3
Gul/
grön
Fig. FM.049.V01.15
Svenska
511
