Dansk
SPCx-lw

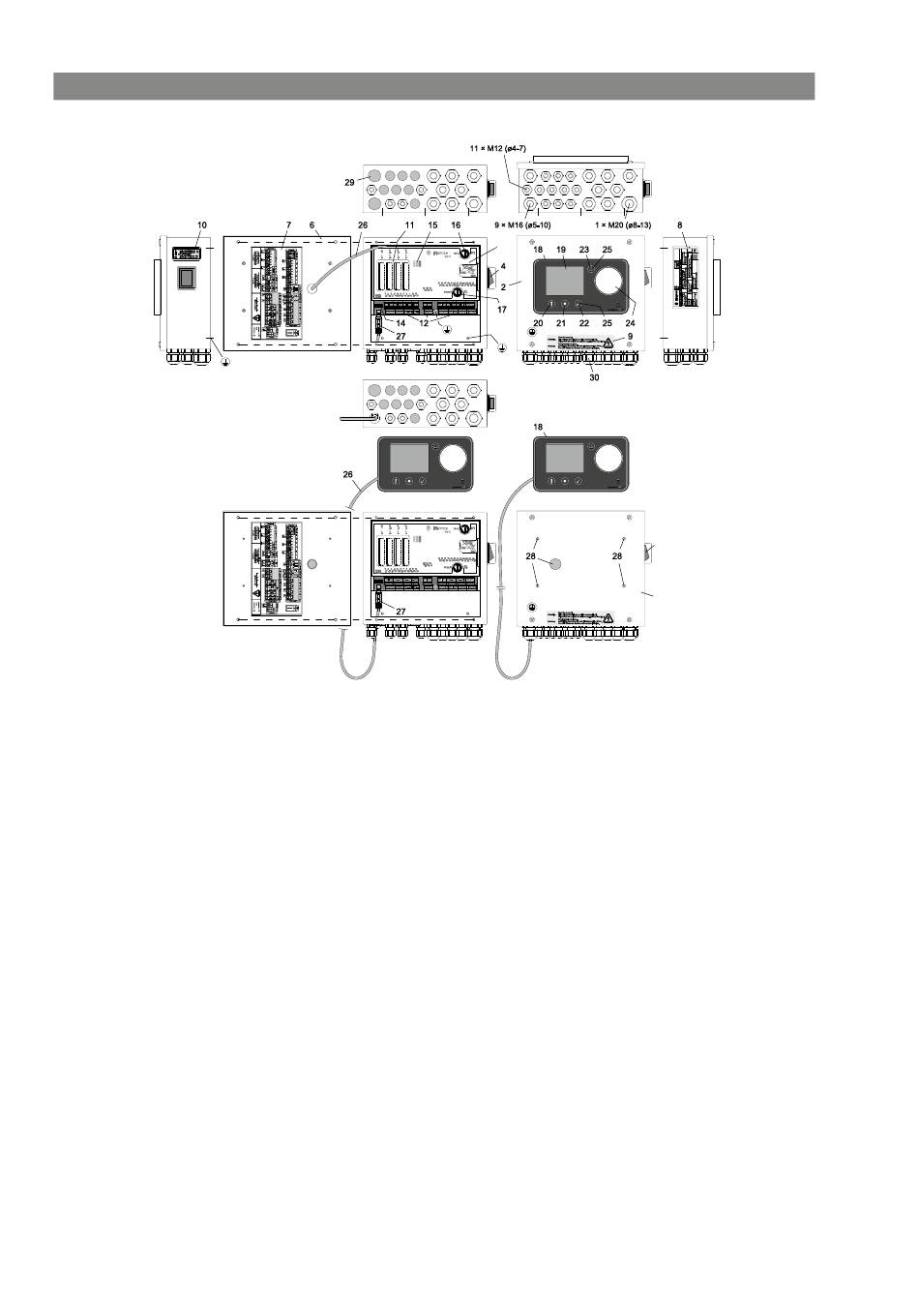

1 Reguleringsenhed SPCx
2 Reguleringsenhed SPCx-lw
3 Reguleringsenhed SPCx-hw
4 Hovedafbryder L, N; "ON": "Rødt lys"
5 H ovedafbryder L1, L2, L3, N;
ON: "Display, pos. 19; LED, pos. 15 ON"
6 Reguleringsenhedens dæksel åbent, set indefra
7 Klemmeport-diagram (se klemmeplan)
8 Reguleringsenhedens mærkeplade
9 Elektriske advarsler
10 Information om servicetilkobling
11 S lots, slot 1...4 (SPC-forlængelse, valgfri)
(åbninger vedr. moduler via forudbestemte
brudgrænser)
12 Skrueklemmer I/O-porte
(se SPCx-lw klemmeplan)
13 Skrueklemmer I/O-porte
(se SPCx-hw klemmeplan)
14 RS485 serielt portstik
(Dataprotokol, valgfri)
15 LED-advarselslys, bagbelyst*
LED, gul, "ON": A utomatisk tilstand fra; reguleringsen-
heden er i konfigurationstilstand, eller
ibrugtagningsmenuen er ikke afsluttet.
LED, grøn, "ON": K lemmen er til; SPC er tilkoblet
LED, rød, "ON": A nlægsfejl, identisk med pos. 23.
16 Mikrosikring F1; 16 A T; udstyrsbeskyttelse
450
Kabelstik af skruetypen
Standard udstyrsniveau
SPC-klemmen.
Kabelstik af skruetypen
Maksimalt udstyrsniveau
1
17 M ikrosikring F2; 400 mA T; ekstra udstyrsbeskyttelse;
ventil 1; 1.1; 2; (udgangsport nr.: 42; 43/45; 46/48; 49)
18 SPC-klemme (skærm og kontrolpanel)
19 G rafisk skærm med bagbelysning
(dæmper i energibesparende tilstand)
20 F ølerknap: "Back" eller funktioner som vist på
skærmen
21 F ølerknap, løs nøglefunktionerne op for baggrunds-
belysning (blåt). Baggrundsbelysning og funktionstil-
delinger vises også på skærmen.
22 Følerknap: "Bekræftet...Enter"
23 Følerknap: "Fejlkald"
24 Følerglider, vælger
25 B agbelysning til, når nøglefunktion er klar Desuden
funktion til oplåsning af knapperne
26 Tilførselsleder til SPC-klemme
27 RS232-port, SPC-klemme
28 Dækselstik, SPC-klemme fastgøringshuller
29 S tik, placeringshul kabelbøsninger
30 Kabelstik af skruetypen
31 M otor 1 motorkredsløb-afbryder-kombination
(MP-versioner: SPCx-hw-1-1 og -2)
32 M otor 2 motorkredsløb-afbryder-kombination
(DP versioner: SPCx-hw-1-2)
*ekstra skærme (analyse)
4
2
Fig. FM.026.V01.15
