Installationsbeispiele
Abstand Wasserzufuhr, Systementwässerung,
an Rücklaufintegrationspunkt,
im Bereich 0,5 bis 1 m
Unbedingt beachten:
Wenn die Rücklaufleitung horizontal verlegt wurde, den
Anschluss nicht von unten einführen. Dadurch könnte
es zu einer weiteren Verschmutzung kommen.
F ür Anlagentemperaturen > 100 °C und > 110 °C
1)
können zusätzliche Anforderungen aus europäischen
Normen gelten.
Nach DIN EN 12828 nicht erforderlich
2)
Z usätzliche Beistellbehälter symmetrisch angeordnet
3)
über eine Sammelleitung hinzufügen (Hauptbehälter
in der Mitte). Dabei unbedingt den Mindestabstand
beachten.
Die Abzweigung vom Hauptbehälter muss flexibel
sein.
**Zubehör, optionales Extra
Behälteranschluss Beistellbehälter**
Sperrventil mit Entleerung**
Einbau- und Betriebsanleitung Wilo-Sinum
Rückflussverhinderer**
(Trinkwassernachspeisung)
Impulswasserzähler**
Schlauch
3)
G 1 1/2"
F
E
Sensoranschlussgruppe**
(Nachspeisung von Wasser
[kein Trinkwasser])
V3
F
E m 3
Flexible Anschlussgruppe
V
V3
3
m
P
E
M1
P
Versorgungstemperatur
<= 105 °C (STB <= 110 °C)
Rücklauftemperatur
<= 70 °C
Wärmeerzeuger
P
T
T
P
P
E
Sperrventil**
M1
V1
Steuermodul MP
Versorgungstemperatur > 105 °C
Rücklauftemperatur
Wärmeerzeuger
< 70 °C
P
T
T
P
T
M2
V1 V2
Steuermodul DP

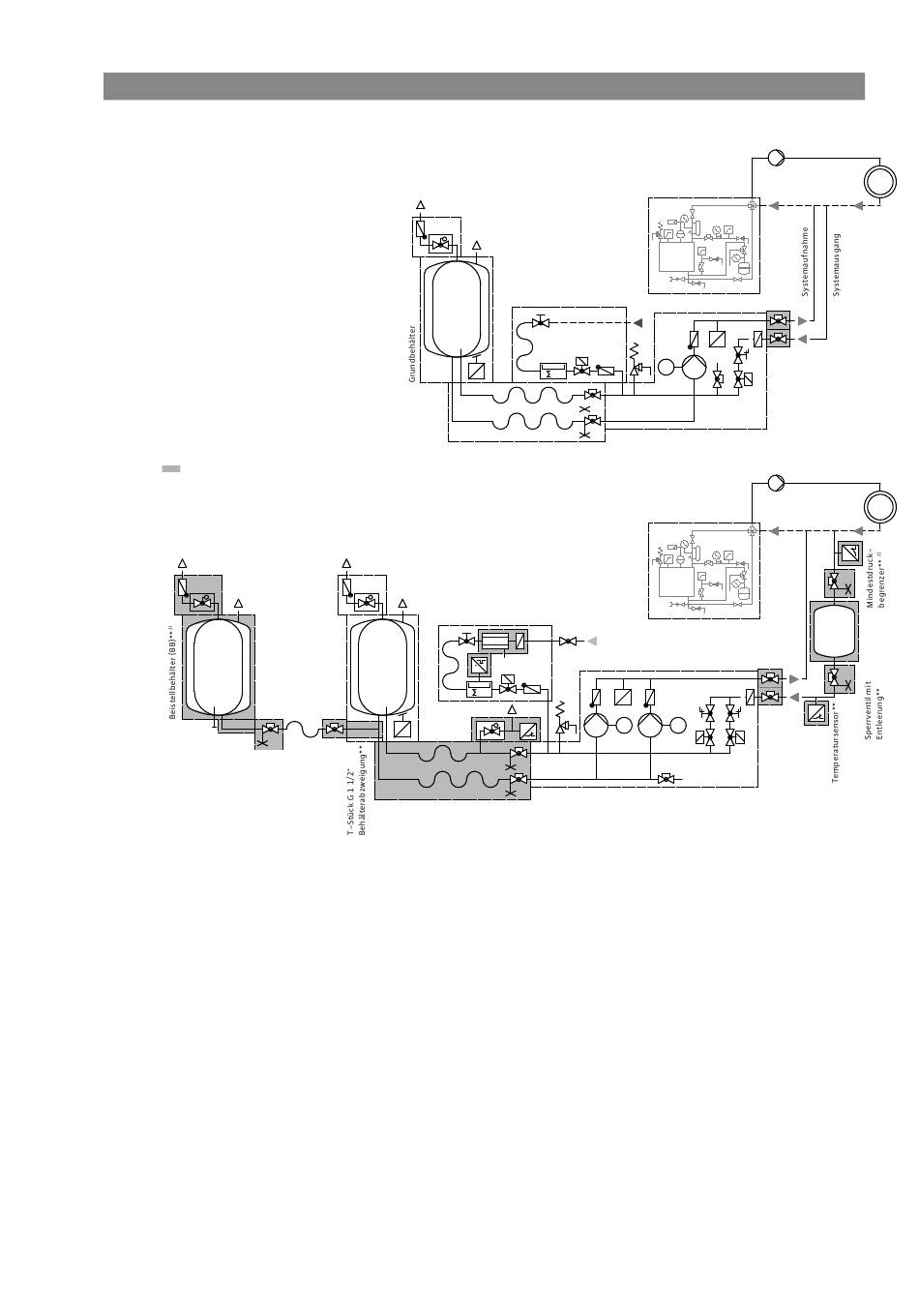

Fig. FM.041.V01.15
