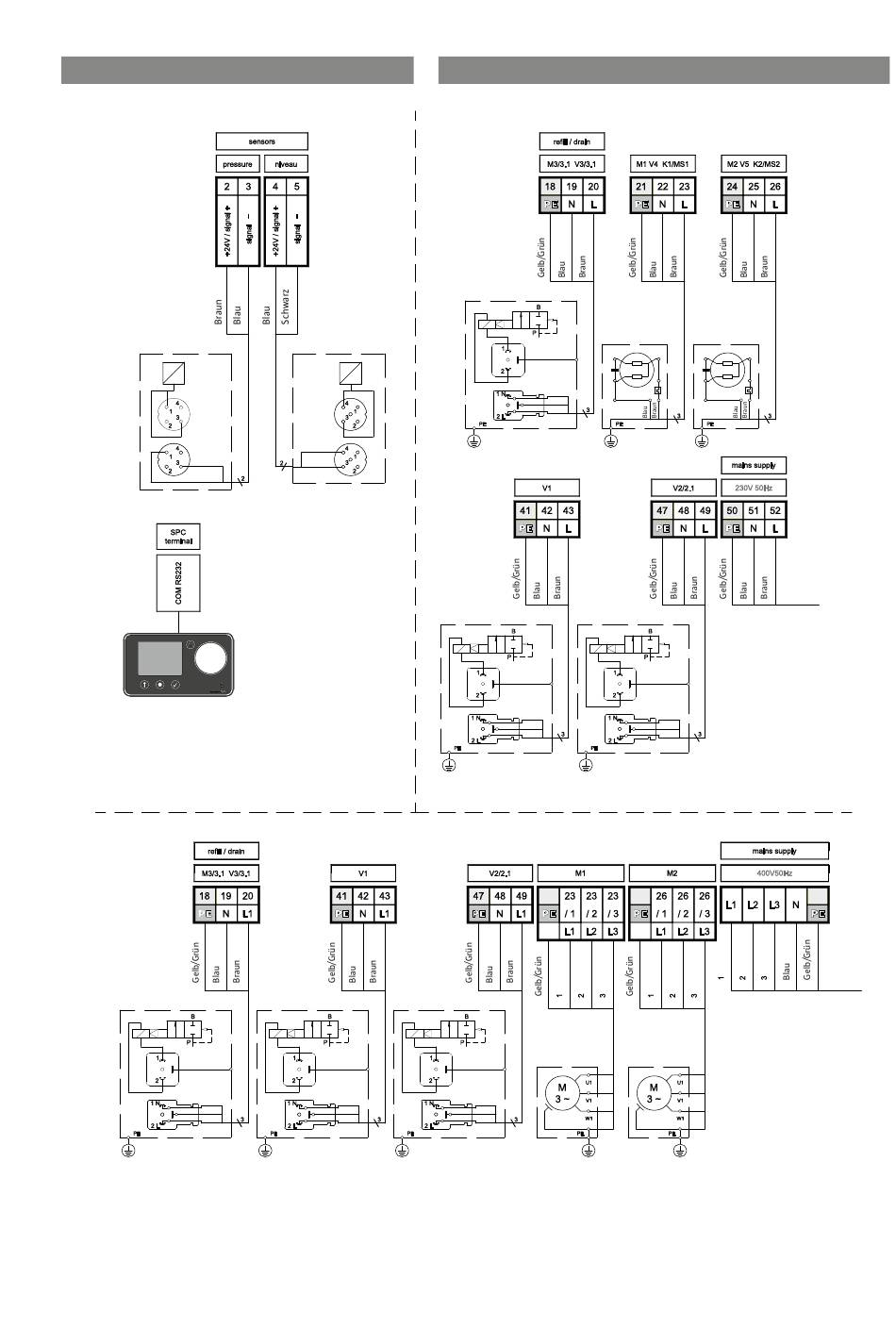

Regeleinheit, Klemmenschema
SPCx-lw / hw
Drucksensor
Verbinder x1
Steckdosen x2
Signal Blau
+24 V Braun
Blau
Gelb/Grün
Braun
SPCx-hw-1-1;-1-2
Ventil 3
Verbinder x1
Steckdosen x2
Blau
Gelb/Grün
Braun
Volumensensor
x1 Verbinder
x2 Steckdosen
Sw Signal
Blau +24 V
Ventil 1 Ventil 2
Verbinder x1
Steckdosen x2
Blau
Gelb/Grün
Braun
SPCx-lw
Ventil 3
Motor-
pumpe 1
Verbinder x1
Steckdosen x2
Blau
Gelb/Grün
Braun
Gelb/Grün
Ventil 1 Ventil 2
Verbinder x1
Steckdosen x2
Blau
Gelb/Grün
Braun
1-1;-1-2
Motor-
pumpe 1
Verbinder x1
sw 1
sw 2
Steckdosen x2
Blau
sw 3
Gelb/Grün
Gelb/
Braun
Grün
Motor-
pumpe 2
Gelb/Grün
Spannungs-
versorgung
NETZ
Verbinder x1
Steckdosen x2
Blau
Gelb/Grün
Braun
1-2
Motor-
pumpe 2
sw 1
sw 2
sw 3
Gelb/
Grün
Spannungs-
versorgung
NETZ
Fig. FM.049.V01.15
