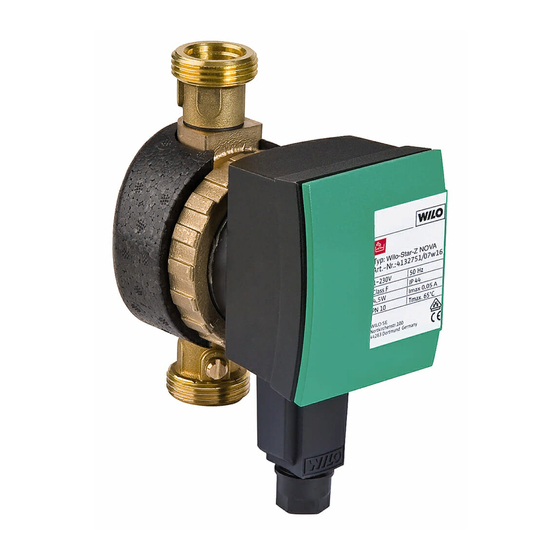

Inhaltszusammenfassung für Wilo Star-Z Nova
- Seite 1 Montage und Bedienungsanleitung Wilo Star-Z Nova Seite 1...
- Seite 2 Über diese Anleitung Bitte studieren Sie diese Montage- und Bedienungsanleitung genau, bevor Sie mit der Installation der Pumpe beginnen. Wir übernehmen keine Haftung für Schäden, die entstehen, weil diese Anleitung nicht befolgt wurde. Das Nicht-Beachten dieser Anleitung kann schwere Verletzungen oder Beschädigungen an der Pumpe nach sich ziehen.
- Seite 3 A = mit Absperrarmaturen C = mit Absperrarmaturen und anschlussfertig mit Stecker-Schaltuhr Anschlüsse Star-Z NOVA: Schraubanschluss 15 (Rp ½") Star-Z NOVA A und Star-Z NOVA C: Schraubanschluss 15 (Rp ½") und Absperrarmaturen Technische Daten Netzspannung 1 ~ 230 V / 50 Hz...
- Seite 4 5 Einbau- und Betriebsanleitung Funktionen Die Modelle Star-Z NOVA A und Star-Z NOVA C sind auf der Druckseite mit einem Rückschlagventil (1) und auf der Saugseite mit einem Absperrventil (2) ausgestattet. Zum Austauschen des Motorkopfs (3) reicht es aus, durch Abziehen den Connector (5) stromlos zu machen und das Absperrventil am Drehschlitz (4) zu schließen.
- Seite 5 Lage nicht korrekt ausgerichtet ist. 5. Ziehen Sie die Überwurfmutter wieder an. 6. Zum Öffnen drehen Sie den Schlitz (Abb. Unten) bei den Modellen Star-Z NOVA A und Star-Z NOVA C parallel zur Fließrichtung. Hinweis: Zum Verschließen stellen Sie den Schlitz quer zur Fließrichtung.
- Seite 6 Kunststoffteile des Motors. 8. Schließen Sie die Verrohrung an. Vorsicht: Bei den Modellen Star-Z Nova A und Star-Z Nova C ist die Verrohrung bereits handfest (15 Nm) vormontiert. Sichern das Ventil beim Einbau mit einem Maulschlüssel gegen Verdrehen. Ventilverschraubung und O-Ring könne durch ein zu hohes...
- Seite 7 Der elektrische Anschluss ist durchzuführen, wie auf den Bildern angegeben: 7 mm 32 mm Mutter festziehen zusammenschieben, bis zum Einrasten Füllen und Entlüften 1. Befüllen Sie die Anlage. 2. Die Pumpe entlüftet nach kurzer Betriebsdauer selbstständig. Evtl. auftretende Geräusche sind während dieses Vorgangs normal. Sollte der Entlüftungsvorgang von zu langer Dauer sein, kann mehrmaliges Ein- und Ausschalten diesen evtl.
- Seite 8 Rotationswechsel und Geräusche auftreten können. Störung Ursache Beseitigung Automatisches Abschalten durch Überprüfen Sie die Einstellungen die Zeitschaltuhr der Zeitschaltuhr (Star-Z Nova C) Die Pumpe läuft nicht an Lassen Sie eine qualifizierte Stromzufuhr unterbrochen, Elektrofachkraft die Kurzschluss oder Stromversorgung auf Störungen Sicherung defekt überprüfen.
