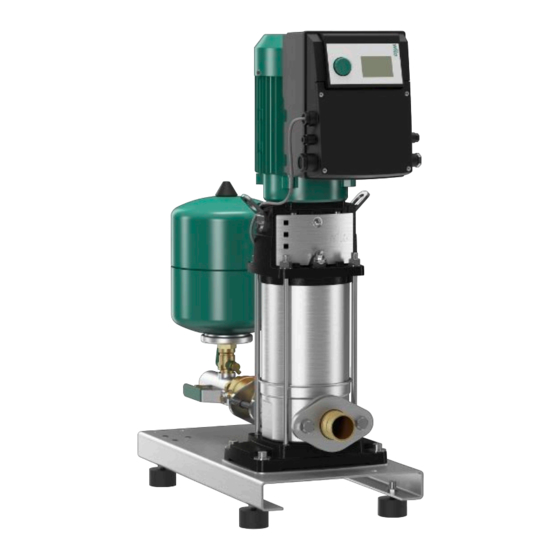

Pioneering for You Wilo-SiBoost 2.0 Smart 1 Wilo-SiBoost Smart 1 Wilo-Comfort-Vario COR-1...-GE Wilo-Comfort-Vario COR/T-1…-GE de Einbau- und Betriebsanleitung · 2535459 • Ed.04/2023-08...
Seite 2
SiBoost2.0 Smart 1 Helix VE https://qr.wilo.com/494 SiBoost Smart 1 Helix VE https://qr.wilo.com/679 Comfort-Vario COR/T-1 Helix VE...-GE https://qr.wilo.com/646...
Sach- und Personenschäden verwendet. Diese Sicher- heitshinweise werden unterschiedlich dargestellt: • Sicherheitshinweise für Personenschäden beginnen mit einem Signalwort, haben ein entsprechendes Symbol vorangestellt und sind grau hinterlegt. Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Die folgenden Überwachungseinrichtungen müssen bauseits ge- tungen stellt werden: Leitungsschutzschalter • Leistung und Schaltcharakteristik der Leitungsschutzschalter nach dem Nennstrom des angeschlossenen Produkts auslegen. • Lokale Vorschriften beachten. Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
85 dB(A) Gehörschutz getragen. Hinweis in die Betriebsordnung aufnehmen! Im Umgang mit dem Produkt folgende Punkte beachten: • Personen unter 16 Jahren ist der Umgang untersagt. Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
• Das Fördern von Medien, welche abrasive oder langfaserige Bestandteile enthalten • Das Fördern von Medien, die nicht vom Hersteller dafür vorgesehen sind Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Bestellung mit der Druckerhöhungsanlage montiert geliefert). – Für Systeme SiBoost Smart 1... , SiBoost 2.0 Smart 1 HELIX VE... und COR-1 MVIE...: serienmäßig ist ein Vordrucksensor auf der Saugseite eingebaut, der bei Betrieb mit Vordruck als Wassermangelsicherung dient (Fig.2b, 2d).
Seite 37
Hochdruck-Kreiselpumpe (1) mit Drehstrommotor (17) und Frequenzumrichter (15): Je nach Verwendungszweck und geforderten Leistungsparametern werden unterschiedli- che Typen von mehrstufigen Hochdruck-Kreiselpumpen in die Anlage eingebaut. Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Entleerung/Entlüftung (18) • Absperrventil (19) Regelgerät Bei Anlagen der Baureihe SiBoost Smart 1, SiBoost 2.0 Smart 1..., COR- 1...GE und COR/ T-1...GE ist kein separates Regelgerät vorhanden. Die Regelung erfolgt durch den integrier- ten Frequenzumrichter (15) der Pumpe. HINWEIS Detaillierte Hinweise über die Bedienung und Handhabung des Frequen- zumrichters der beigefügten Einbau- und Betriebsanleitung der Pumpe...
Zulauf- und Druckleitung sowie den elektrischen Netzanschluss müssen hergestellt werden. Anlagen der Baureihe SiBoost Smart 1, SiBoost 2.0 Smart 1... und COR- 1...(Beispiele Fig.1a bis 1d und 1f bis 1j) sind auf einen verzinkten Stahl-Grundrahmen (3) mit Schwingungs- dämpfern (34) montiert.
Vorratsvolumen, ohne die Pumpe einzuschalten. Die Schalthäufigkeit wird verringert und der Betriebszustand der Anlage wird stabilisiert. Bei Anlagen der Baureihen SiBoost Smart 1, SiBoost 2.0 Smart 1 HELIX VE.../MVISE.., bzw. COR-1 MVIE...GE wird der Vordruck durch den zulaufseitigen Drucksensor ständig über- wacht und als Stromsignal an den Frequenzumrichter übertragen.
Navigation in den Pumpenmenüs HINWEIS Gilt nur für SiBoost Smart 1 / COR-1. • Für SiBoost 2.0 Smart 1 siehe separate Dokumentation für den Antrieb (Drive). Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Seite 42
Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Seite 43
Nennvolumenstrom (Qset) (2.3.3.0) – Sollwert bei Nullmenge (Pset(Q=0)) (2.3.4.0) • Weitere Angaben zum Pumpenmenü der beiliegenden Dokumentation der Pumpe oder des Antriebs (Drive) entnehmen. Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Seite 44
Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Geräuschverhalten WARNUNG Verletzungsgefahr durch fehlende Schutzausrüstung! Bei Schalldruckpegelwerten über 80dB(A) besteht die Gefahr von Hör- schäden. • Während des Betriebs geeigneten Gehörschutz tragen. Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Befestigung verwenden. • Standsicherheit beachten, da aufgrund der Konstruktion der vertika- len Pumpen eine Schwerpunktverschiebung zum oberen Bereich hin vorliegt (Kopflastigkeit Fig. 9a, 9b). Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Anlage auf einem festen und ebenen Untergrund abstellen. Lagerung • Umgebungsbedingungen: 10 °C bis 40 °C, max. Luftfeuchtigkeit: 50 %. • Hydraulik und Verrohrung vor dem Verpacken austrocknen. Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Aufstellungsplan entnehmen. Die Anlage muss von mindestens zwei Seiten frei zugäng- lich sein. • Wilo rät von einer Aufstellung und Betrieb in der Nähe von Wohn- und Schlafräumen ab. • Zur Vermeidung der Übertragung von Körperschall und zur spannungsfreien Verbindung mit den vor und nachgestellten Rohrleitungen Kompensatoren (Fig.
Bei unmittelbarem Anschluss an das öffentliche Wassernetz: • Bei Anlagen der Baureihen SiBoost Smart 1 HELIX VE..., SiBoost 2.0 Smart 1 HELIX VE.../ MVISE... und COR-1 MVIE...GE ist auf der Saugseite ein Bausatz mit Drucksensor instal- liert, der den Eingangsdruck überwacht und als Stromsignal an das Regelgerät weiterlei- tet.
Seite 51
Einbau- und Betriebsanleitung des Behälters) nicht überschreiten. Nennweite DN20 DN25 DN32 DN50 DN65 DN80 DN100 Anschluss (Rp3/4“) (Rp1“) (Rp11/4“) Flansch Flansch Flansch Flansch Max. Volu- menstrom (m³/h) Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
(Zubehör) entsprechend den beiliegenden Transport- und Montagehinweisen installieren. Behälter vor der Inbetriebnahme mechanisch spannungsfrei anschließen. Anschluss mit flexiblen Bauelementen wie Kompensatoren oder Schläuchen durchführen. Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Seite 53
Edelstahlwellschlauch mit einer Edelstahlumflechtung. Bei Rohrleitungen mit Gewinde- anschlüssen zur spannungsfreien Montage der Druckerhöhungsanlage und bei leichtem Rohrversatz verwenden (Fig. 8, Pos. 31). Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
• Vor dem Vertauschen der Phasen den Hauptschalter der Anlage aus- schalten und gegen unbefugtes Wiedereinschalten sichern. HINWEIS Für den elektrischen Anschluss die zugehörige Einbau- und Betriebsan- leitung und beigefügte Elektroschaltpläne beachten. Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Bei Anlagen der Baureihe COR-1...GE -HS, SiBoost Smart 1...HS und SiBoost 2.0 Smart 1...HS mit optional integriertem Hauptschalter, erfolgt der Netzanschluss über den Hauptschalter. • Beiliegende Einbauanleitung des Hauptschalters beachten. Zu berücksichtigende Punkte: • Technische Stromart, Spannung und Frequenz des Versorgungsnetzes müssen den An- gaben auf dem Typenschild des Regelgeräts und der Pumpe entsprechen.
Korrekten Einbau des richtigen Trockenlaufschutzes (siehe Wassermangelschutz) prü- fen. • Schwimmerschalter und Elektroden im Vorbehälter für den Wassermangelschutz so po- sitionieren, dass die Druckerhöhungsanlage bei Minimalwasserstand abgeschaltet wird (siehe Wassermangelschutz). Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Bei Anlagen Pumpen der Baureihe HELIX VE gegebenfalls die Einstellung für den Wasser- mangelschutz über den saugseitigen Druckgeber deaktivieren. HINWEIS Die jeweilige Einbau- und Betriebsanleitung des einzelnen Bauteils be- achten. Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Wenn alle Vorbereitungen und Kontrollmaßnahmen gemäß Kapitel „Allgemeine Vorberei- tungen und Kontrollmaßnahmen erfolgt sind: • bei Anlagen COR-1...GE-HS und SiBoost Smart 1... und SiBoost 2.0 Smart 1...HS: die An- lage mit optionalem Hauptschalter einschalten. • bei Anlagen mit zusätzlichem Regelgerät: die Anlage mit dem Hauptschalter am Regel- gerät einschalten und die Regelung auf Modus Automatikbetrieb einstellen.
Elektroden falsch angeschlossen oder Vor- Einbau- und Einstellung prüfen und korrigieren. druckschalter falsch eingestellt Zulaufdruck liegt über Einschaltdruck Einstellwerte prüfen, wenn erforderlich korrigieren. Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Seite 60
Einstellung prüfen, wenn erforderlich korrigieren. Pumpe läuft unruhig und/oder Stark schwankender Zulaufdruck Zulaufdruck prüfen, wenn erforderlich Maßnahmen verursacht ungewöhnliche Ge- zur Vordruckstabilisierung treffen (z.B. Druckminde- räusche rer). Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Seite 61
Prüfen, wenn erforderlich austauschen. Windungsschluss im Motor Prüfen, wenn erforderlich Motor austauschen oder zur Reparatur geben. Netzspannung: Eine Phase fehlt Sicherungen, Kabel und Anschlüsse prüfen. Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Seite 62
E043 ~ 5 s unbegrenzt Das Sensorkabel IN2 Korrekte Stromver- 60 s ist unterbrochen sorgung und Ver- drahtung des Sen- sors prüfen Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Batterien und Akkus verpflichtet. Hierzu können verbrauchte Batterien und Akkus un- entgeltlich bei den öffentlichen Sammelstellen der Gemeinden oder im Fachhandel abge- ben werden. Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Seite 64
Betroffene Batterien und Akkus werden mit diesem Symbol gekenn- zeichnet. Unterhalb der Grafik erfolgt die Kennzeichnung für das enthal- tene Schwermetall: • Hg (Quecksilber) • Pb (Blei) • Cd (Cadmium) Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Seite 66
Fig. 5b Bausatz Wassermangelsicherung (WMS) montiert an zulaufseitiger Verrohrung (MHIE; MVISE) Fig. 5c Elektrische Anschlussvarianten /Schaltlogik WMS 14 a Bausatz WMS 14-1 Druckschalter (Typ PS3) 14-2 Stecker (Varianten PS3-Nxx oder PS3-4xx) Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Seite 67
Fixierung der Rohrleitung nach Druckerhöhungsanlage, z.B. mit Rohrschelle (bauseitig) Schwingungsdämpfer (im Lieferumfang) in vorgesehene Gewindeeinsätze schrauben und mittels Kontermutter feststellen Biegewinkel flexible Anschlussleitung Biegeradius flexible Anschlussleitung Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
Seite 68
Schwimmer oben, Behälter gefüllt, Kontakt geschlossen (kein Wassermangel) Schwimmer unten, Behälter leer, Kontakt offen (Wassermangel) Überlaufsignalgeber/Schwimmerschalter Schwimmer oben, Überlaufalarm Schwimmer unten, kein Überlaufalarm Aderfarben BRAUN BLAU SCHWARZ Einbau- und Betriebsanleitung • Wilo-SiBoost 2.0 Smart 1, Wilo-SiBoost Smart 1, Wilo-Comfort-Vario COR-1...-GE, Wilo-Comfort-Vario COR/T-1…-GE • Ed.04/2023-08...
