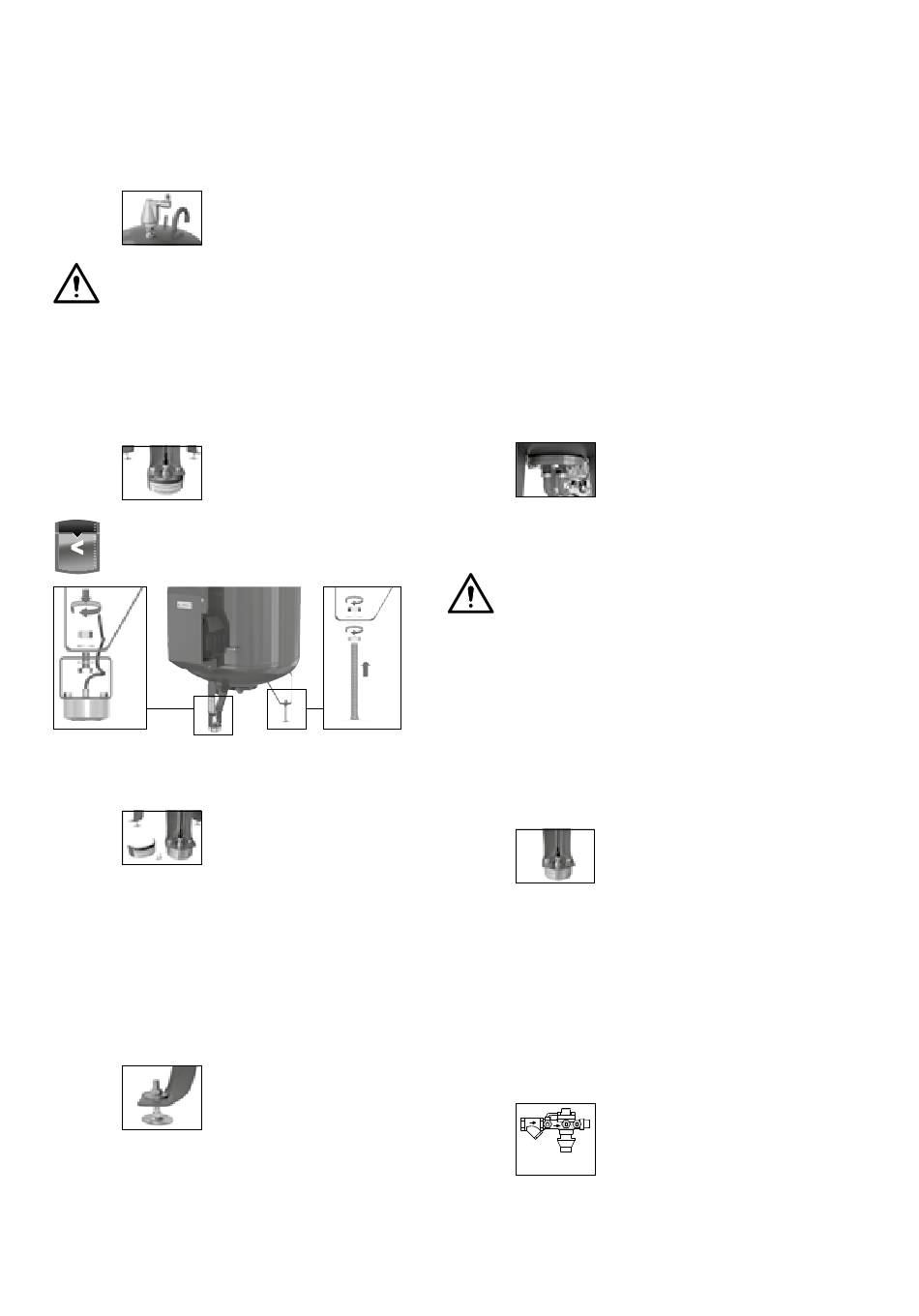

6. Montering
6.1. Oppsett
• Monter den automatiske ventilen
(leveres separat).
Forsiktig: Hvis skrulokket ikke åpnes, kan det
bygges opp for høyt trykk i tanken. Gassutløpet
vil bli begrenset.
• Fjern transporttetningen ved volumsensoren når
grunntanken er satt opp på det foreslåtte stedet
og det ikke er behov for flere posisjonsendringer.
Unngå slag på sensoren, og sørg for at sensoren er
på en overflate som ikke begrenser funksjonen til
sensortrykkputen.
• Installasjon av vektkapasitetssensoren og de
justerbare beina.
1000 Ltr
1000 Ltr
• Bruk fothøydejusteringen til å justere tanken
til den er vertikal. Bruk to vertikale, magnetiske
vaterpass.
• P åse at ingen ytterligere eksterne krefter kan på-
virke grunntanken (f.eks. verktøy lagt på tanken,
ting som lener mot sidene).
• Ikke fest grunntanken i underlaget den er satt
opp på (ikke bruk noen type feste som kan
påvirke tanken negativt, f.eks. å synke føttene
ned i betong eller kalk, sveising av tanken eller
føttene, klammer og bånd på selve strukturen
eller tilbehør).
• Plasser reguleringsmodulen, grunntanken og
tilleggstanken i samme høyde.
Merk: Hvis tankene er på forskjellige nivåer:
414
Fig. FM.028.V01.15
Fig. FM.030.V01.15
Fig. FM.031.V01.15
Fig. FM.032.V01.15
Volumsensoravlesningen vil ikke være det faktiske
volumet i tanken. Som følge av dette kan feilmel-
dinger, uavhengig av det faktiske (tilstrekkelige)
vannivået i tanken, påvirke systemets evne til å
opprettholde trykk.
Merk: Hvis tankene og anlegget er på forskjellige
nivåer:
En farlig trykkoppbygging ved tilkoblingen mel-
lom anlegget og tanken kan føre til uakseptabelt
lav volumetrisk gjennomstrømming eller tap av
trykkøkning. Påse at oppstillingsstedet til grunn-
tanken og anlegget styres av koblingsenheten.
6.2. Tanktilkobling
Tanktilkoblingen produseres som en elektrisk
eller hydraulisk tilkobling til pumpemodulen.
Se vedlegg 1 for installasjonsdiagrammet og
eksempelinstallasjon. Ta hensyn til de følgende
punktene før fylling og oppstart av trykkekspan-
sjonstankene:
Fig. FM.033.V01.15
• Installer koblingsenheten mellom tanken og regu-
leringsmodulen.
Forsiktig: Sørg for at koblingen mellom pumpe-
modulen og grunntanken er gjort med de medføl-
gende fleksible trykkslangene (koblingsenhet).
Legg merke til etikettene 'pumpe' og 'ventil' på
tilkoblingene, og koble til den riktige koblingen
fra pumpemodulen (ventil) til pumpen (ventil) på
tanktilkoblingen.
Ikke kryss disse tilkoblingene, og monter om nød-
vendig tanktilkoblingsflensen for å gi mulighet for
parallell rørmontering. Bruk de medfølgende flate
tetningene.
• Koble signalledningen via hurtigkoblingen til ka-
pasitetssensoren. Skru denne koblingen helt inn i
kontakten (beskyttelsesklasse IP67).
Fig. FM.034.V01.15
• Å pne returventilen på koblingsenheten mellom
tanken (grunntank, mellomtank) og regulerings-
modulen.
6.3. Etterfyllingstilkobling
Etterfyllingstilkoblingen skal kobles til regule-
ringsenheten. Sikret etterfylling krever et gjen-
nomsnittlig innstilt fremløpstrykk på ca. 4-6 bar
(maks. 8 bar). Høye fremløpstrykk kan gjøre det
nødvendig med anordninger for å forhindre trykk-
støt (strupeventil).
Tilbakeslagsventil
Fig. FM.035.V01.15
I vedlegg 1 vises installasjonsdiagrammet og
eksempelinstallasjon.
