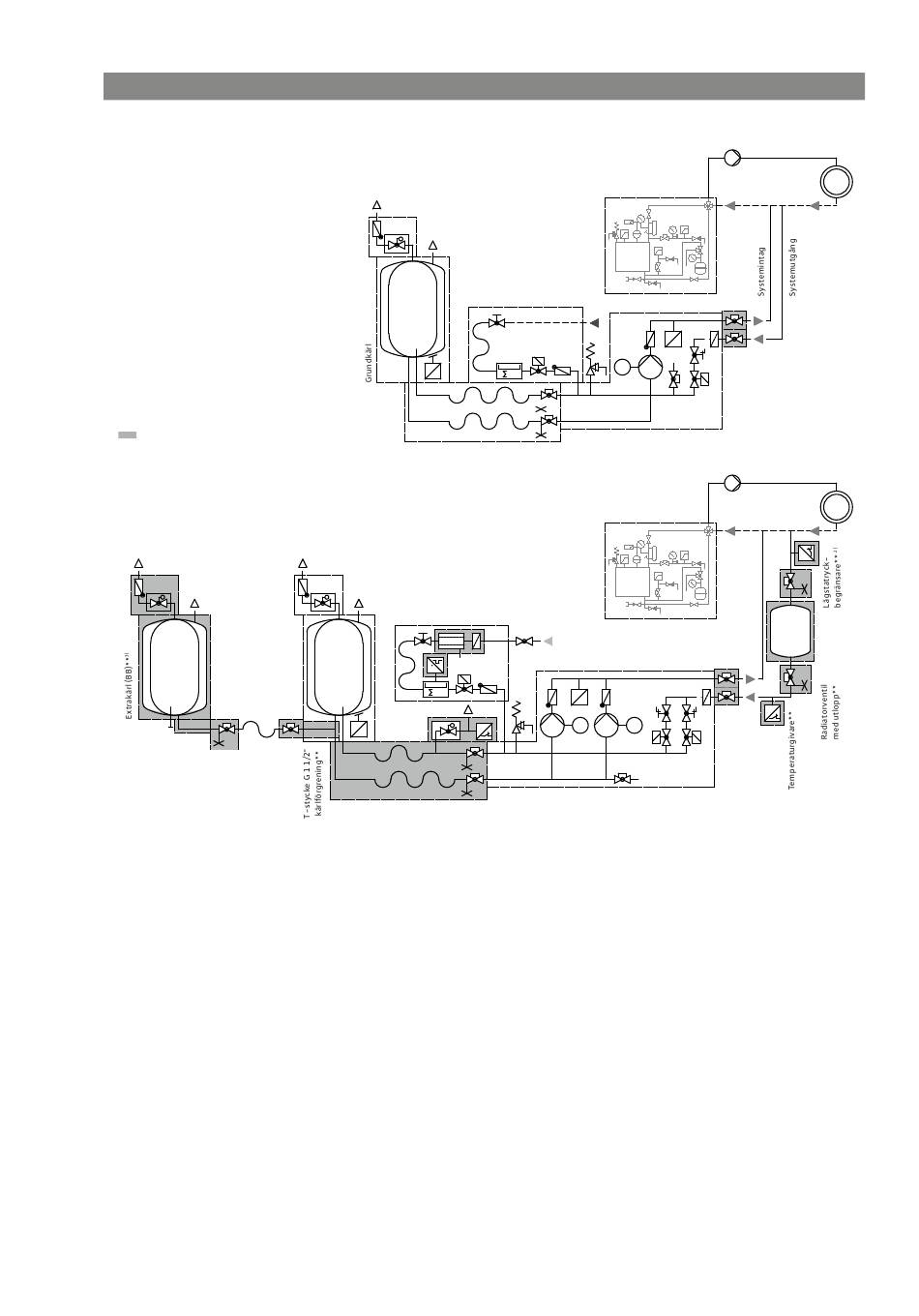

Installationsexempel
Fjärrsystemförsörjning, systemutlopp, vid returintegre-
ringspunkt, inom området 0,5 till 1 m
Observera:
Om returledningen är dragen horisontellt får anslut-
ningen inte ske underifrån. Detta för att undvika
ytterligare ansamling av smuts.
F ör dimensionerande temperaturer > 100 °C och
1)
> 110 °C kan ytterligare krav enligt tillämpliga euro-
peiska standarder gälla.
Krävs inte enligt DIN EN 12828.
2)
L ägg till ytterligare extrakärl symmetriskt med ett
3)
samlingsrör (grundkärlet i mitten), med hänsyn till
minimiavstånd.
Förgreningen från grundkärlet måste vara flexibel.
**Tillbehör, extra tillval
Slang
3)
G 1 1/2"
Kärlanslutning BB**
Radiatorventil
med utlopp**
Monterings- och skötselanvisning för Wilo-Sinum
(Påfyllningsframledning,
ej tappvatten)
F
E m 3
Flexibel anslutningsgrupp
Återsugningsskydd**
(Påfyllningsframledning,
tappvatten)
Impulsvattenmätare**
V
V3
3
m
F
P
E
Sensoranslutningsgrupp**
Försörjningstemperatur <= 105 °C
Värmealstrare
P
T
T
P
P
E
V3
M1
Reglermodul MP
Värmealstrare
P
T
T
P
P
E
M1 M2
V1 V2
Reglermodul DP
Svenska
(STB <= 110 °C)
Returtemperatur
<= 70 °C
Radiatorventil**
V1
Försörjningstemperatur > 105 °C
1)
Returtemperatur
<70 °C
P
T
Fig. FM.041.V01.15
