Funktionsweise - Sick Sim2000-2 P Betriebsanleitung

3

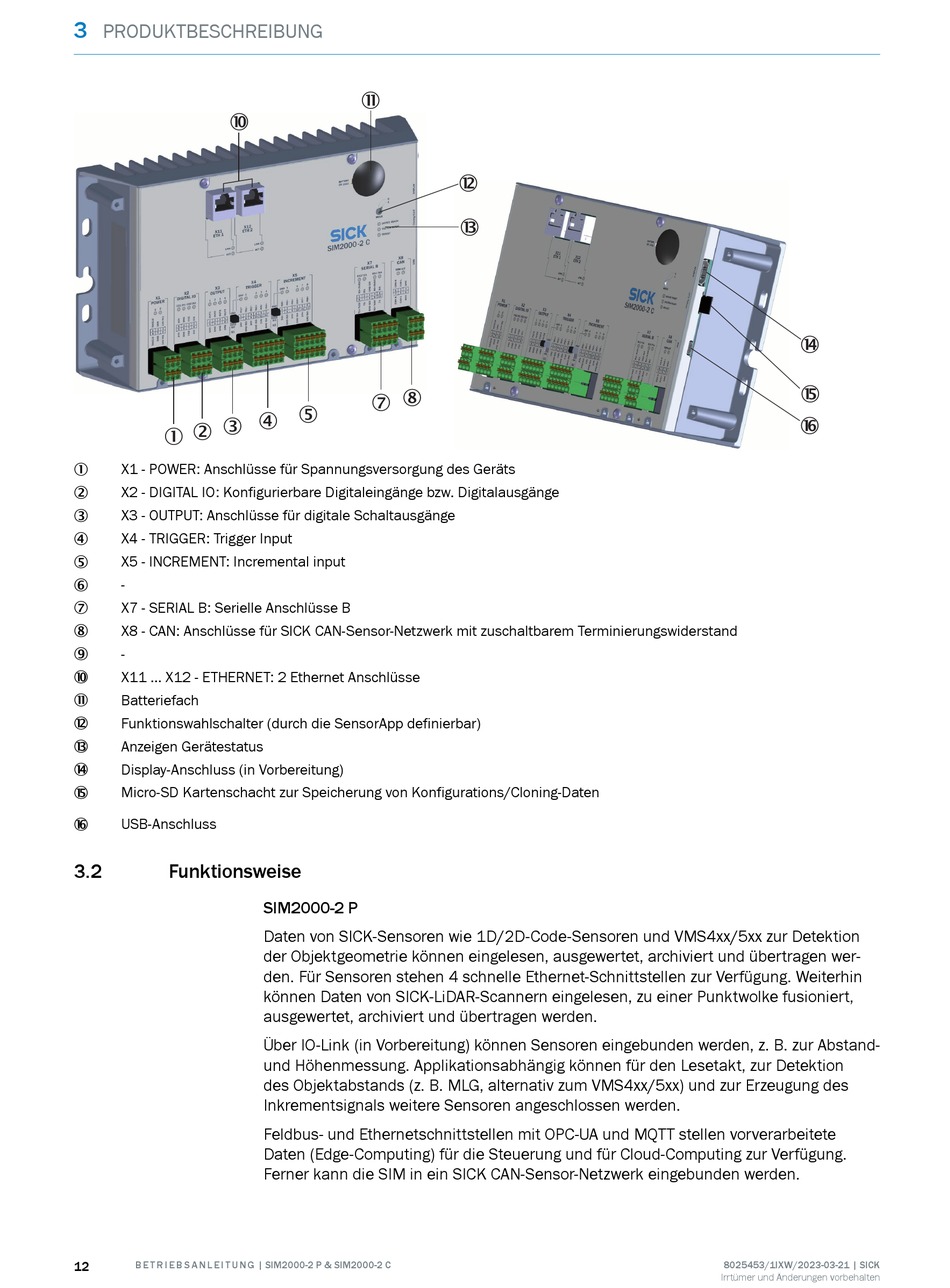

PRODUKTBESCHREIBUNG
ß
3 4
1 2
X1 - POWER: Anschlüsse für Spannungsversorgung des Geräts
1
X2 - DIGITAL IO: Konfigurierbare Digitaleingänge bzw. Digitalausgänge
2
X3 - OUTPUT: Anschlüsse für digitale Schaltausgänge
3
X4 - TRIGGER: Trigger Input
4
X5 - INCREMENT: Incremental input
5
-
6
X7 - SERIAL B: Serielle Anschlüsse B
7
X8 - CAN: Anschlüsse für SICK CAN-Sensor-Netzwerk mit zuschaltbarem Terminierungswiderstand
8
-
9
X11 ... X12 - ETHERNET: 2 Ethernet Anschlüsse
ß
Batteriefach
à
Funktionswahlschalter (durch die SensorApp definierbar)
á
Anzeigen Gerätestatus
â
Display-Anschluss (in Vorbereitung)
ã
Micro-SD Kartenschacht zur Speicherung von Konfigurations/Cloning-Daten
ä
USB-Anschluss
å
3.2

Funktionsweise

12 B E T R I E B S A N L E I T U N G | SIM2000-2 P & SIM2000-2 C
à
7 8
5
SIM2000-2 P
Daten von SICK-Sensoren wie 1D/2D-Code-Sensoren und VMS4xx/5xx zur Detektion
der Objektgeometrie können eingelesen, ausgewertet, archiviert und übertragen wer‐
den. Für Sensoren stehen 4 schnelle Ethernet-Schnittstellen zur Verfügung. Weiterhin
können Daten von SICK-LiDAR-Scannern eingelesen, zu einer Punktwolke fusioniert,
ausgewertet, archiviert und übertragen werden.
Über IO-Link (in Vorbereitung) können Sensoren eingebunden werden, z. B. zur Abstand-
und Höhenmessung. Applikationsabhängig können für den Lesetakt, zur Detektion
des Objektabstands (z. B. MLG, alternativ zum VMS4xx/5xx) und zur Erzeugung des
Inkrementsignals weitere Sensoren angeschlossen werden.
Feldbus- und Ethernetschnittstellen mit OPC-UA und MQTT stellen vorverarbeitete
Daten (Edge-Computing) für die Steuerung und für Cloud-Computing zur Verfügung.
Ferner kann die SIM in ein SICK CAN-Sensor-Netzwerk eingebunden werden.
á
â
ã
ä
å
