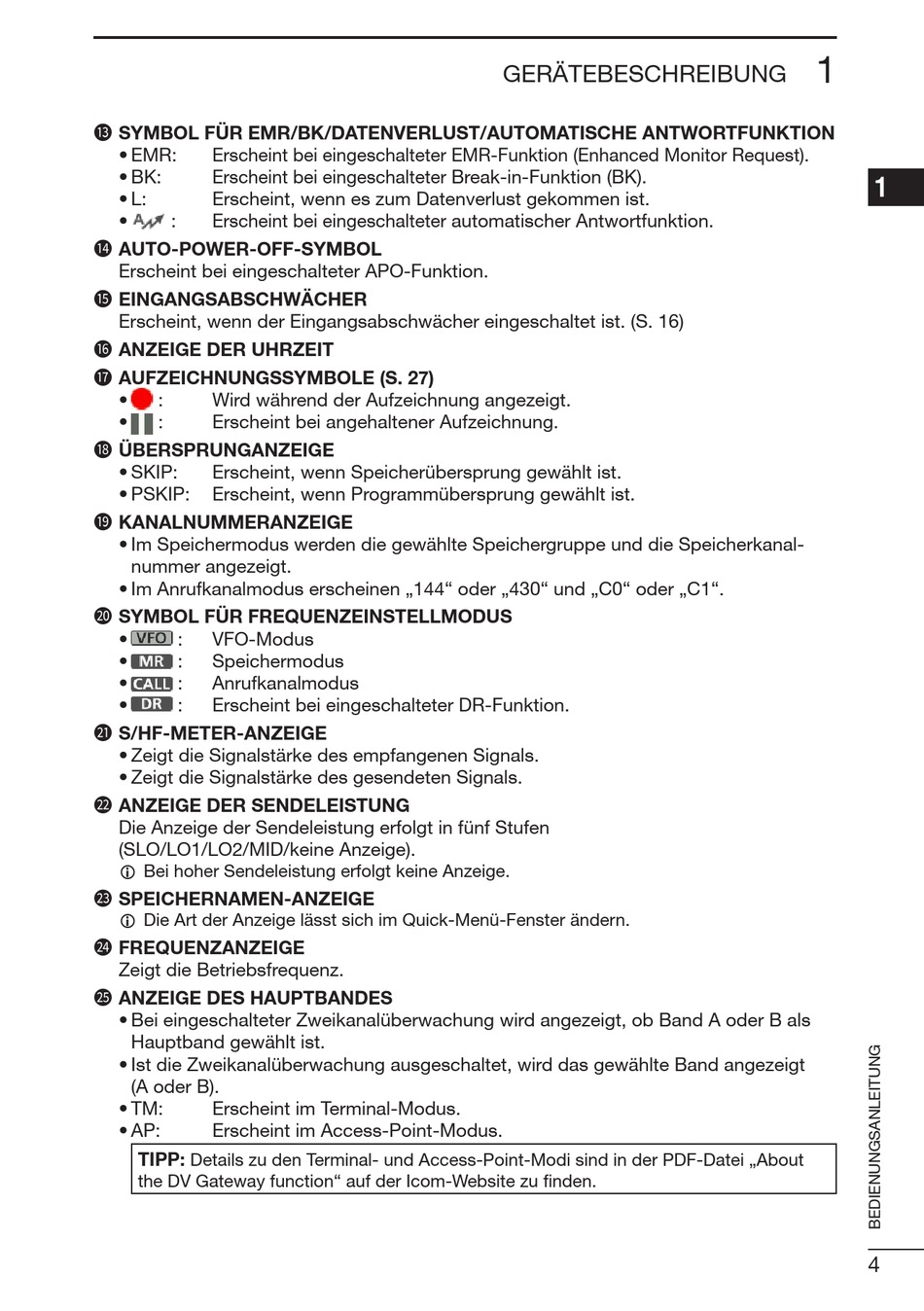

Icom ID-52E Bedienungsanleitung Seite 17

13 SYMBOL FÜR EMR/BK/DATENVERLUST/AUTOMATISCHE ANTWORTFUNKTION
• EMR: Erscheint bei eingeschalteter EMR-Funktion (Enhanced Monitor Request).
• BK: Erscheint bei eingeschalteter Break-in-Funktion (BK).
• L: Erscheint, wenn es zum Datenverlust gekommen ist.
• : Erscheint bei eingeschalteter automatischer Antwortfunktion.
14 AUTO-POWER-OFF-SYMBOL
Erscheint bei eingeschalteter APO-Funktion.
15 EINGANGSABSCHWÄCHER
Erscheint, wenn der Eingangsabschwächer eingeschaltet ist. (S. 16)
16 ANZEIGE DER UHRZEIT
17 AUFZEICHNUNGSSYMBOLE (S. 27)
• : Wird während der Aufzeichnung angezeigt.
• : Erscheint bei angehaltener Aufzeichnung.
18 ÜBERSPRUNGANZEIGE
• SKIP: Erscheint, wenn Speicherübersprung gewählt ist.
• PSKIP: Erscheint, wenn Programmübersprung gewählt ist.
19 KANALNUMMERANZEIGE
• Im Speichermodus werden die gewählte Speichergruppe und die Speicherkanal-
nummer angezeigt.
• Im Anrufkanalmodus erscheinen „144" oder „430" und „C0" oder „C1".
20 SYMBOL FÜR FREQUENZEINSTELLMODUS
• : VFO-Modus
• : Speichermodus
• : Anrufkanalmodus
• : Erscheint bei eingeschalteter DR-Funktion.
21 S/HF-METER-ANZEIGE
• Zeigt die Signalstärke des empfangenen Signals.
• Zeigt die Signalstärke des gesendeten Signals.
22 ANZEIGE DER SENDELEISTUNG
Die Anzeige der Sendeleistung erfolgt in fünf Stufen
(SLO/LO1/LO2/MID/keine Anzeige).
L Bei hoher Sendeleistung erfolgt keine Anzeige.
23 SPEICHERNAMEN-ANZEIGE
L Die Art der Anzeige lässt sich im Quick-Menü-Fenster ändern.
24 FREQUENZANZEIGE
Zeigt die Betriebsfrequenz.
25 ANZEIGE DES HAUPTBANDES
• Bei eingeschalteter Zweikanalüberwachung wird angezeigt, ob Band A oder B als
Hauptband gewählt ist.
• Ist die Zweikanalüberwachung ausgeschaltet, wird das gewählte Band angezeigt
(A oder B).
• TM: Erscheint im Terminal-Modus.
• AP: Erscheint im Access-Point-Modus.
TIPP:
Details zu den Terminal- und Access-Point-Modi sind in der PDF-Datei „About
the DV Gateway function" auf der Icom-Website zu finden.
