Bau und Funktionsweise

3.5 HYDRAULIKANLAGE DER RAMPEN

3
621-G.06-1

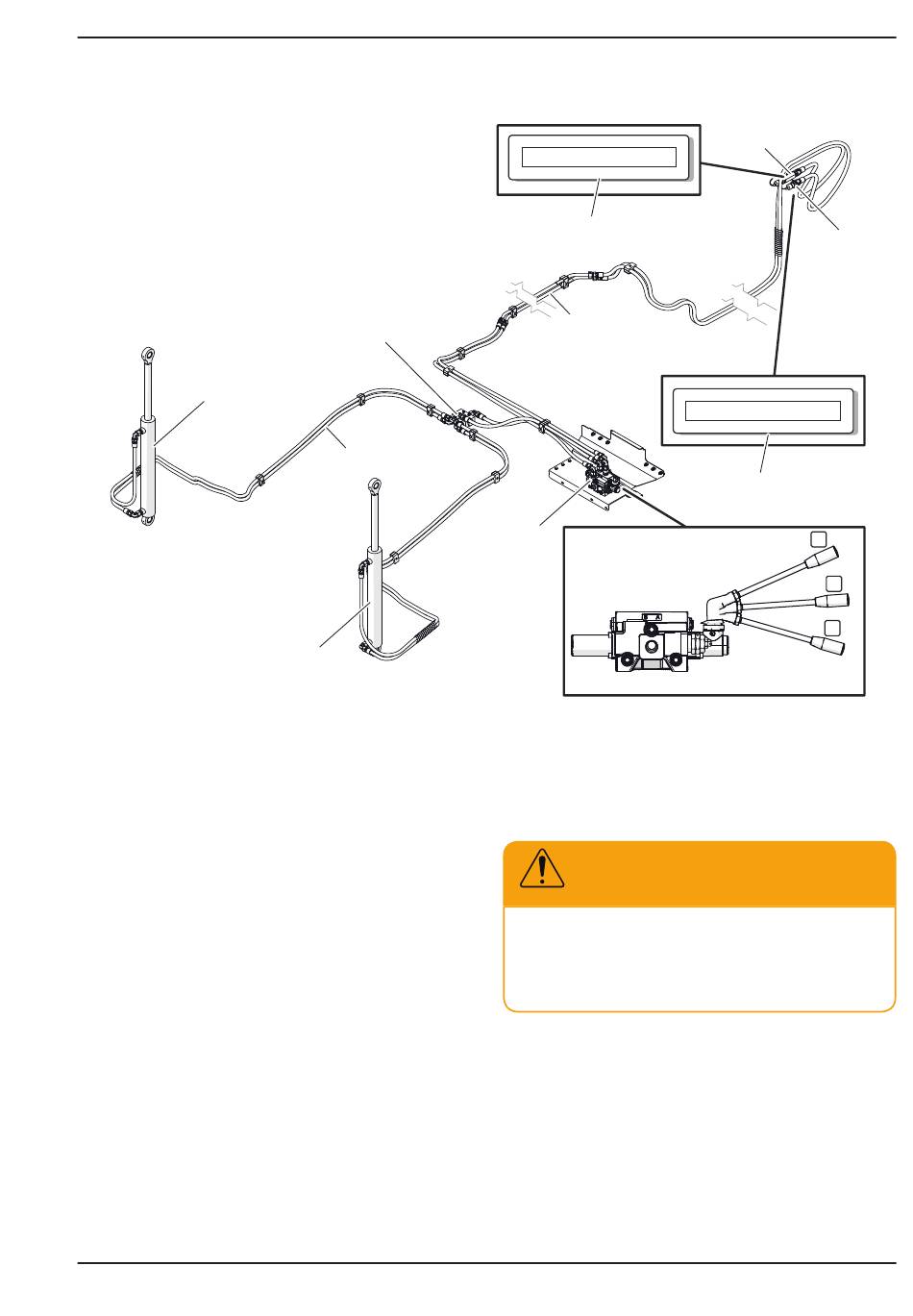

Abbildung 3.6 Anordnung der Komponenten der hydraulischen Rampe
(1) Hydraulikverteiler
(4) Hydraulikleitungen
(7) Informationsaufkleber (Versorgung) (8) Informationsaufkleber (Rücklauf)
Der Aufbau des Hydrauliksystems zum
Ein- und Ausklappen der Rampen ist in
der Abbildung (3.6) und im Diagramm
(3.7) dargestellt.
Die Steuerung der Rampen (Heben und
Senken) erfolgt mit doppeltwirkenden
Antrieben (3), durch einen einteiligen Hy-
draulikverteiler (1), der sich im hinteren
Teil des Rahmens auf der rechten Seite
des Anhängers befindet. Das System wird
von der externen Hydraulikanlage des
2
4
3
(2) Strömungsteiler
(5) Anschlusskupplung (Versorgung) (6) Anschlusskupplung (Rücklauf)
Powrót / Return
8
4
1
(3) Hydraulikantrieb
ACHTUNG
Vor der Demontage der Rampen müssen die Trans-
portgurte zuerst gelöst und dann entfernt werden.
Es ist verboten, den Anhänger ohne ordnungsgemäß
installierte und festgezogene Schlösser zu fahren.
Traktors versorgt. Für den ordnungsge-
mäßen Anschluss sind die Vor- und Rück-
laufleitungen mit Informationsaufklebern
(7) und (8) gekennzeichnet. Die Rück-
laufleitung ist mit einem Rückschlagventil
ausgestattet, um den Ölfluss nur in eine
PRONAR RC3100
Kapitel 3
6
5
Zasilanie / Supply
7
1
0
2
3.9
