Kapitel 4
4.4 BEDIENUNG DER HYDRAULISCHEN STÜTZE
EINSTELLEN DER STÜTZE IN
• Stellen Sie den Traktor und den An-
hänger mit der Feststellbremse fest.
Der Anhänger muss mit dem
Traktor
Schließen Sie den mit dem Auf-
kleber markierten
schlauch (7) an die Hydraulik-
muffe am Traktor an.
2
B
A
3
1

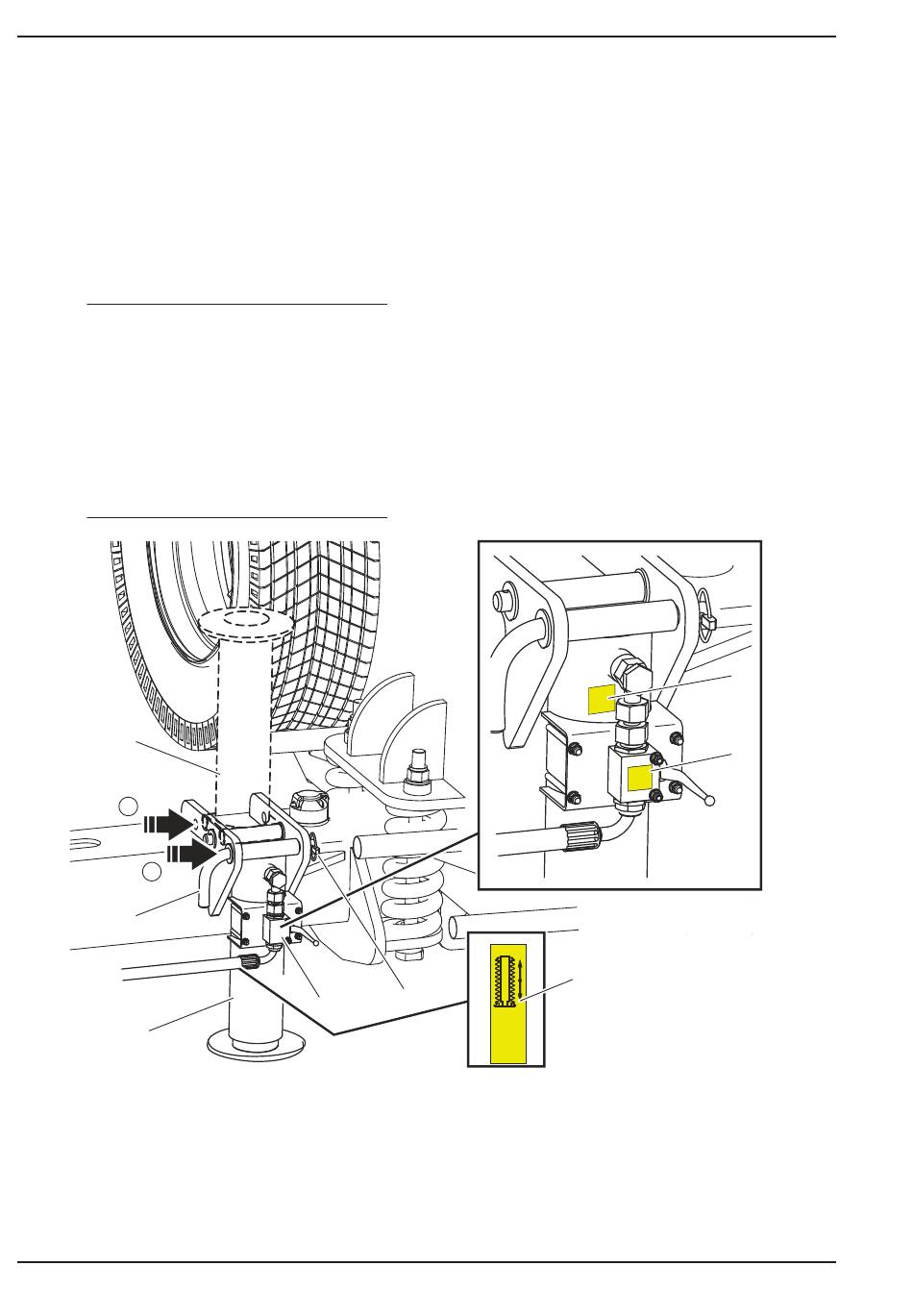

Abbildung 4.5 Bedienung der Stütze
(1) Stütze in Parkposition
(4) Sicherungsstift
(6) Informationsaufkleber "O/Z" (Offen/Geschlossen) (7) Informationsaufkleber
(A), (B) Position des Sicherungsstifts
4.8 PRONAR RC3100
FAHRPOSITION
verbunden sein.
Hydraulik-
5
(2) Stütze in Fahrposition
(5) Absperrhahn
• Öffnen Sie das Ventil (5), indem Sie
den Hebel des Ventils in die offene
Position "O" bringen - Aufkleber (6).
• Heben Sie den Stützenfuß durch Be-
tätigen des Traktorverteilers an.
• Verriegeln Sie die Stützposition,
indem Sie den Ventilhebel (5) in die
geschlossene Position „Z" bringen -
Aufkleber (6).
• Stift (4) entriegeln, Sicherungsstift (3)
7
4
(3) Sicherungsstift
Nutzungsbedingungen
6
O
O
6
Z
Z
621-H.05-1
