5.13 KONTROLLE VON MECHANISCHEN BREMSEN

HINWEIS
Überprüfung des technischen Zustands der Brem-
sen:
gemäß dem Inspektionsplan,
vor der intensiven Nutzung.
nach der Reparatur des Bremssystems.
bei ungleichmäßigem Bremsen der Anhängerräder.
Bei einer korrekt eingestellten Bremse
sollte der Hub der Kolbenstange (X-Y) -
Abbildung(5.11) innerhalb des in Tabelle
(5.3) angegebenen Bereichs liegen und
hängt vom Typ des verwendeten Aktu-
ators ab. Bei voller Bremsung des Rades
sollte der optimale Winkel zwischen dem
Expanderhebel und der Kolbenstange
ca. 90 ° betragen. Mit dieser Einstellung
ist die Bremskraft optimal. Die Bremse
wird durch Messen dieses Winkels und
des Hubs der Kolbenstange in jedem Rad
überprüft.
UMFANG DER TÄTIGKEITEN
• Den Abstand X bei losgelassenem
Traktorbremspedal messen.
• Den Abstand Y mit dem gedrückten
Traktorbremspedal messen.
• Berechnen Sie die Differenz im
5.16 PRONAR RC3100
Technischer Inspektionsplan
X
Y
B
A
4
3 2 5 1
Abbildung 5.11

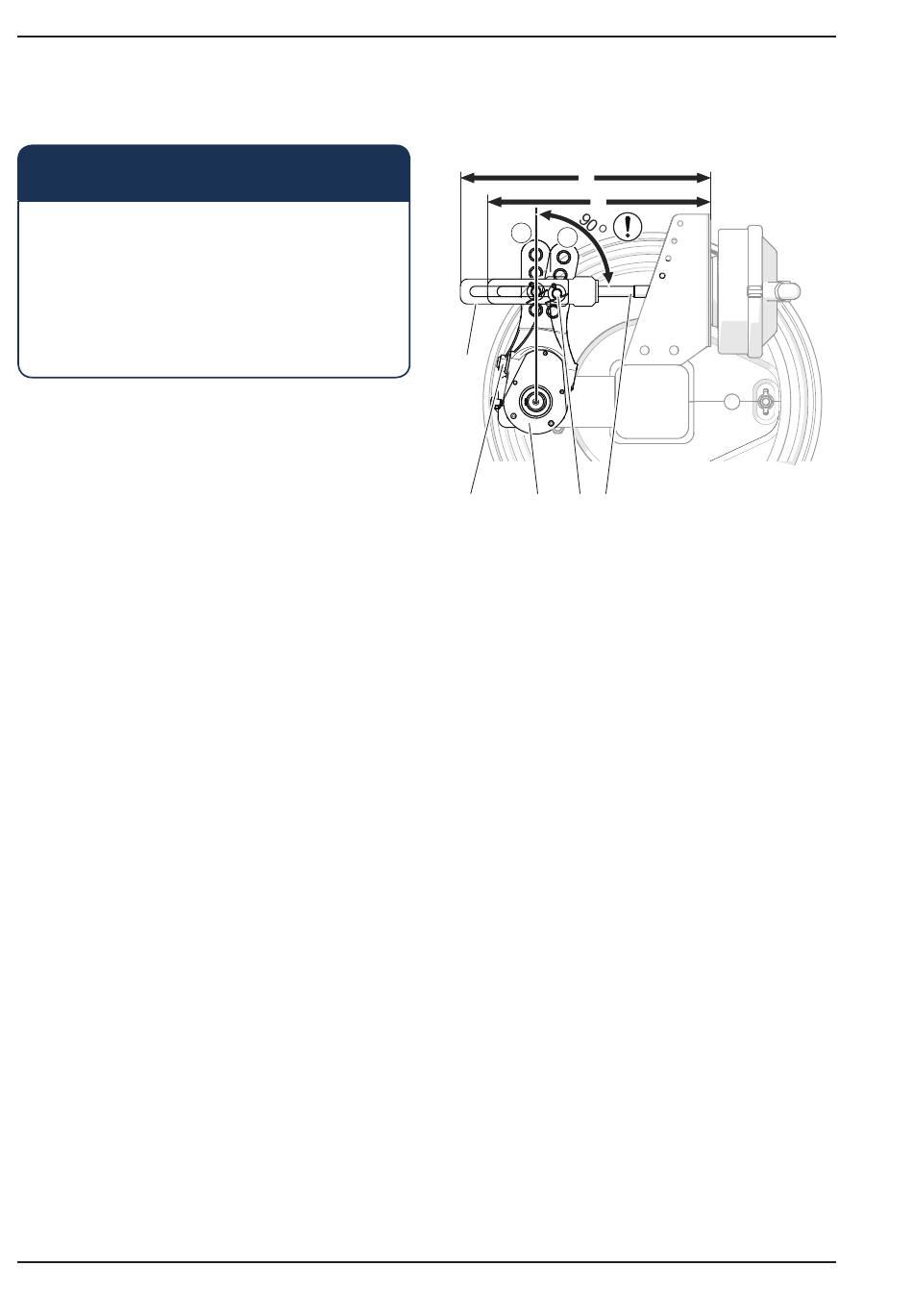

(1) Expansionsarm der Stellkolbenstange (2)
Expansionsarm
(3) Einstellschraube (4) Zylindergabel
(5) Stiftposition
(A) Position des Arms in der Freigabeposition
(B) Position des Arms in der Bremsposition
Abstand X-Y (Rollenhub).
• Überprüfen Sie den Winkel zwischen
der Achse der Stellkolbenstange und
dem Expanderhebel.

• Wenn der Winkel des Expansi-

onsarms (2) und der Hub der Kolben-
stange den in Tabelle (5.3) angege-
benen Bereich überschreiten, sollte
die Bremse eingestellt werden.
