3.4 FESTSTELLBREMSE

1

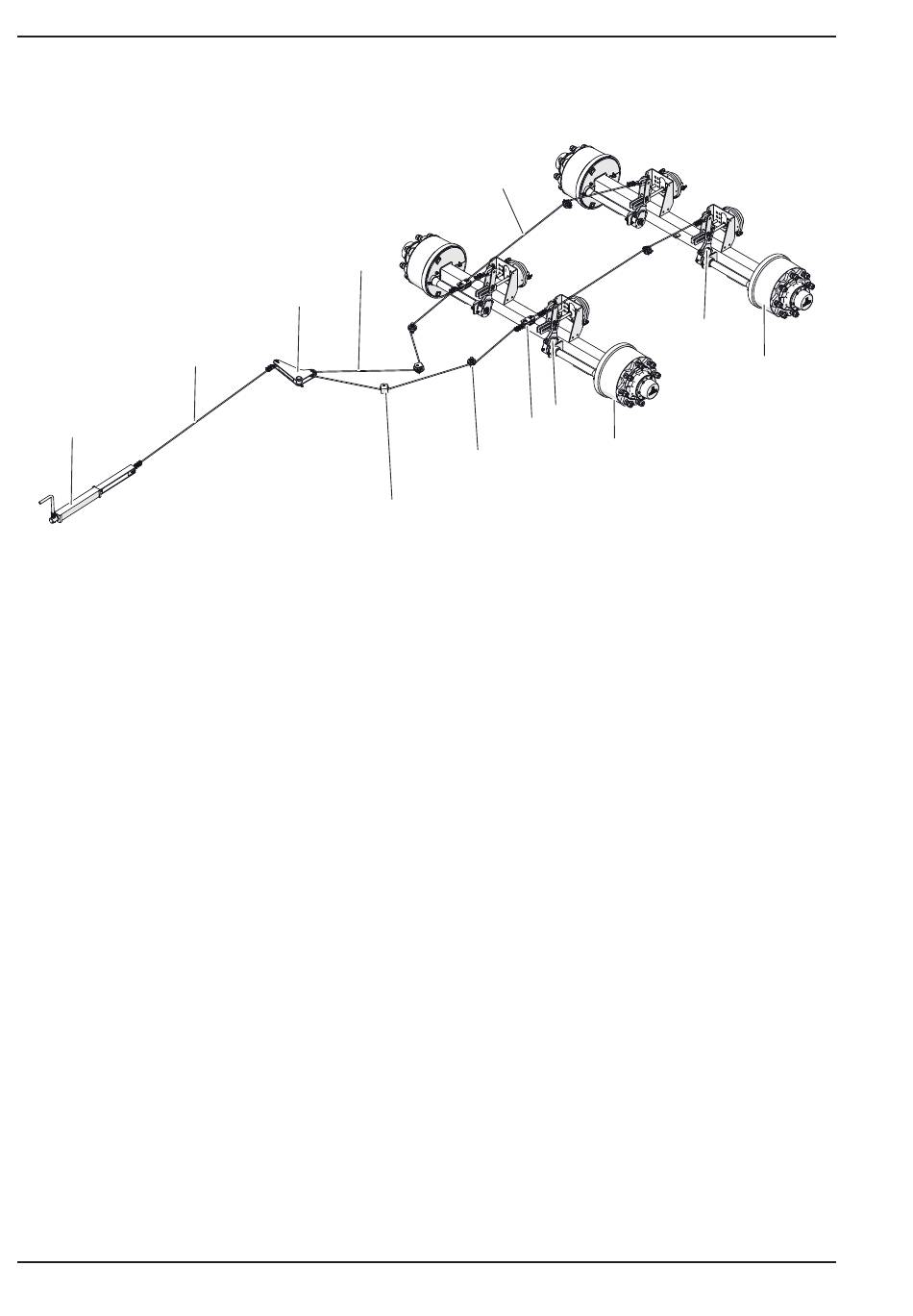

Abbildung 3.5 Aufbau der Feststellbremse
(1) Kurbelmechanismus
(4) Stahlseil I
(7) Hebel
Die Feststellbremse dient dazu, den An-
hänger beim Parken zu blockieren. Der
Bremskurbelmechanismus (1) ist an der
rechten Hilfsrahmenstrebe befestigt.
Die Spreizhebel (3) der ersten und
zweiten Antriebsachse (2) sind über die
Bremsklötze (9) mittels Kabel (5) und (6)
mit dem Hebel (7) verbunden. Diese Kabel
werden in den Rollen (8) geführt.
Der Hebel (7) ist über das Stahlseil
3.8 PRONAR RC3100
5
7
4
(2) Fahrachse
(5) Stahlseil II
(8) Führungsrolle
6
3
9
8
8
I (4) mit der Kurbelwelle der Bremse (1)
verbunden.
Das Spannen des Seils (4) (Drehen
der Kurbel des Mechanismus im Uhr-
zeigersinn) bewirkt ein Schwenken des
Hebels (7) und das Spannen des Seils II
(5) bewirkt ein Schwenken der Spreizhebel
(3), die durch Spreizen der Bremsbacken
den Anhänger im Stand festsetzen.
Bau und Funktionsweise
3
2
(3) Spreizhebel
(6) Stahlseil III
(9) Bremssattel
