5.11 ÜBERPRÜFUNG DES BREMSBELAGVERSCHLEISSES
• Suchen Sie nach dem Inspekti-
onsloch (abhängig von der Version
der Radachse befindet sich das Ins-
pektionsloch möglicherweise an einer
anderen Stelle als in der Zeichnung
gezeigt, befindet sich jedoch immer
auf der Bremsschutzscheibe).
• Entfernen Sie die oberen und un-
teren Stopfen und überprüfen Sie die
Dicke der Verkleidung.
• Die Bremsbacken müssen ausge-
tauscht werden, wenn der Bremsbelag
weniger als 5 mm beträgt.
• Überprüfen Sie die verbleibenden
Beläge auf Verschleiß.
5.14 PRONAR RC3100
Technischer Inspektionsplan

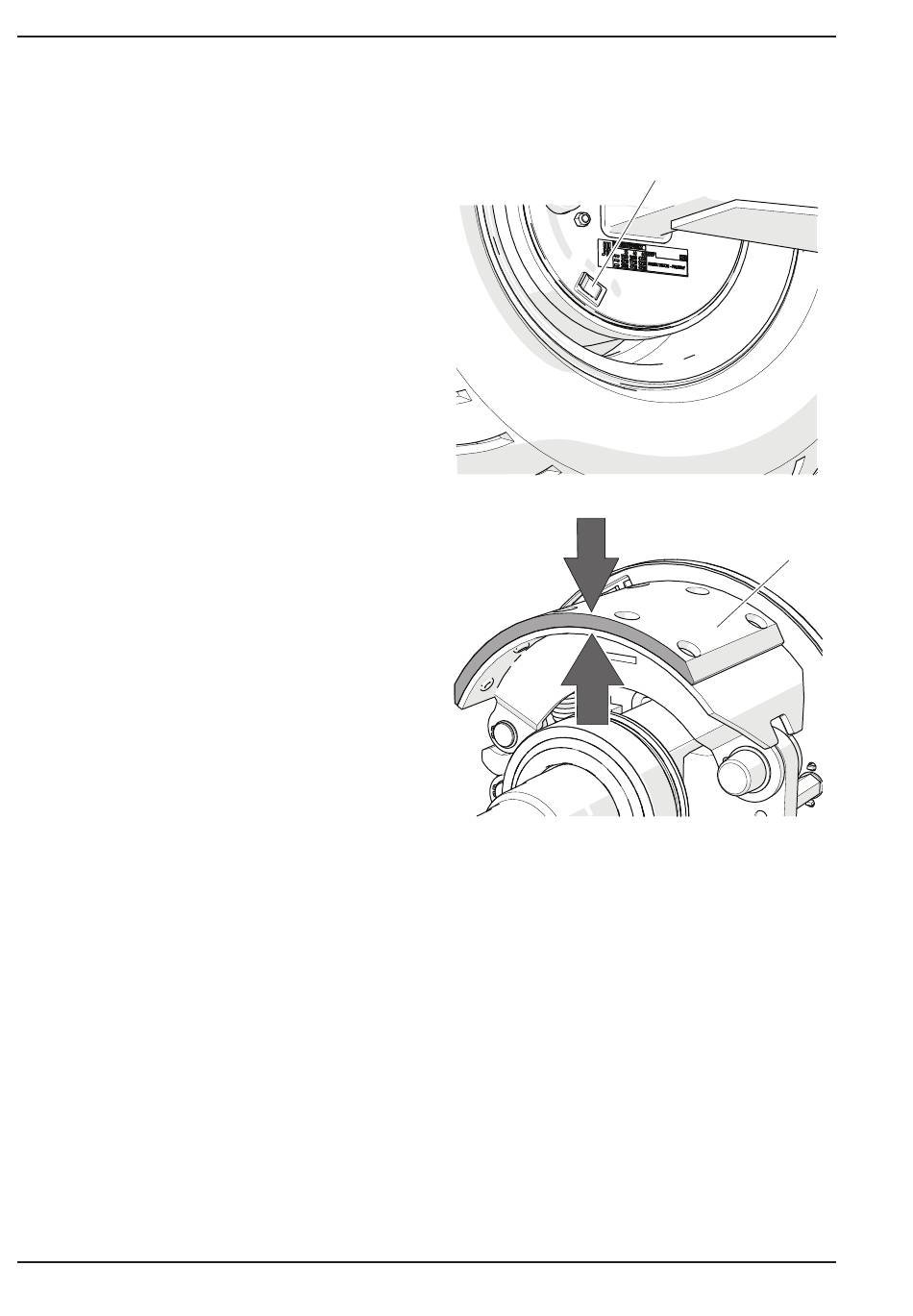

Abbildung 5.9 Überprüfung
Bremsbelags
(1) Stecker
(2) Bremsbelag
1
Gmin 5mm
2
526-I.09-1
der Dicke des
I.3.1.526.11.1.DE
