Bau und Funktionsweise
1
6/54
7/58L
5/58R
4/R
2

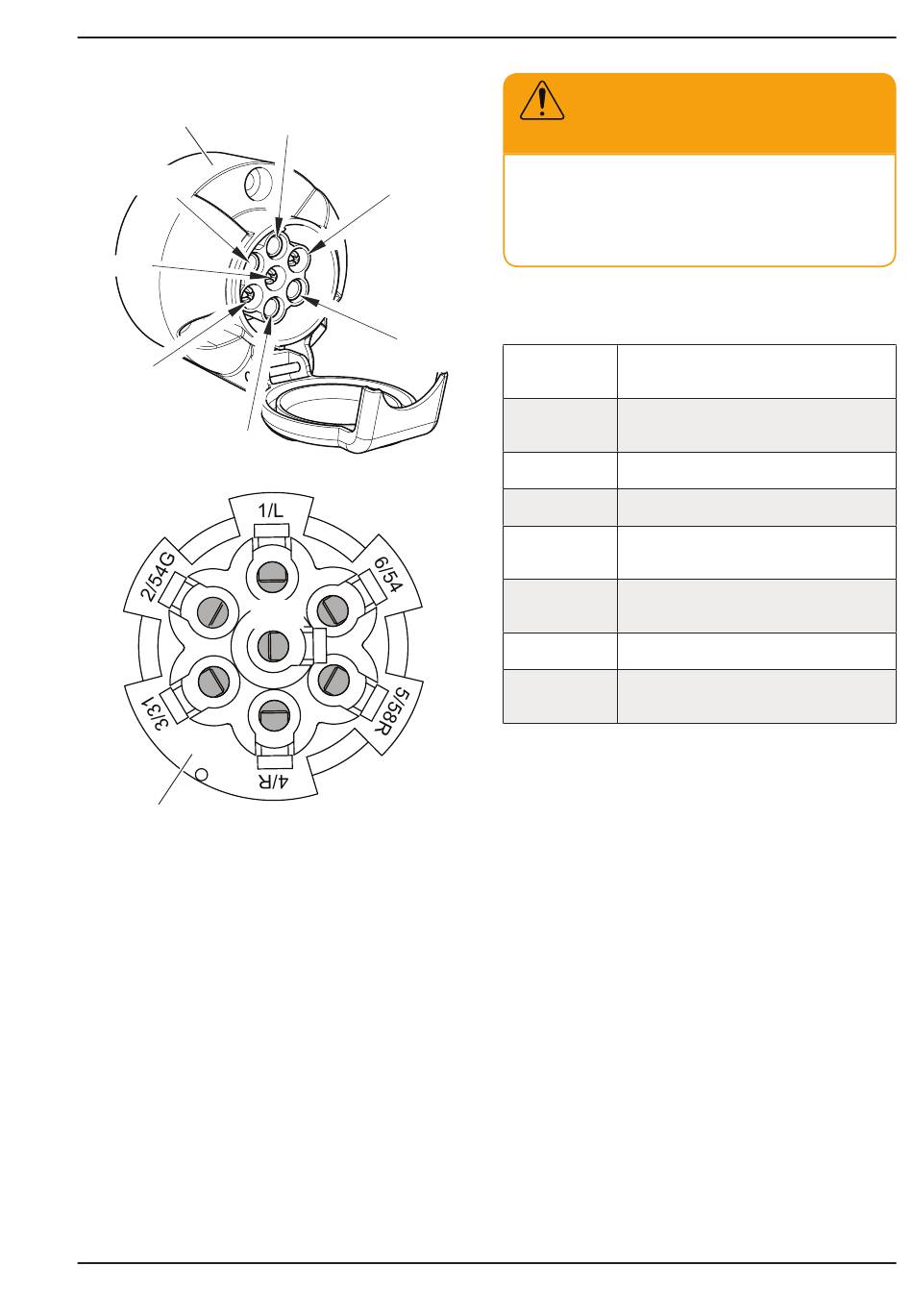

Abbildung 3.11
(1) Buchse
(2) Ansicht von der Seite des Kabelbaums
Das elektrische System der Anhängerbe-
leuchtung ist für eine 12 V-Gleichstrom-
quelle ausgelegt.
1/L
2/54G
3/31
7/58L
621-G.11-1
Anschlussbuchse
ACHTUNG
Die Lampen der Maschine funktionieren nur, wenn
der Anhänger an den landwirtschaftlichen Traktor
angeschlossen ist und die Positionslampen einge-
schaltet sind.
Tabelle 3.2 Kennzeichnung
Buchsenanschlüsse
Markie-
Funktion (Kabelfarbe)
rung
Linker Richtungsanzeiger
1/L
(gelb)
2/54G Nebelscheinwerfer (blau)
3/31 Masse (weiß)
Rechter Richtungsanzeiger
4/R
(gr[n)
Rechte Begrenzungsleuchte
5/58R
(braun)
6/54 STOP-Leuchte (rot)
Linke Begrenzungsleuchte
7/58L
(schwarz)
Die elektrische Anlage der Maschine muss
mit dem entsprechenden Anschlusskabel,
das dem Anhänger serienmäßig beiliegt,
an den Traktor angeschlossen werden.
Wenn der Anhänger nicht an den Traktor
angeschlossen ist, muss der Anschluss-
stecker des Anschlusskabels in die dafür
vorgesehene Halterung des elektrischen
Anschlusses gesteckt werden.
