Instandhaltung

6.3 BREMSEINSTELLUNG

1
2

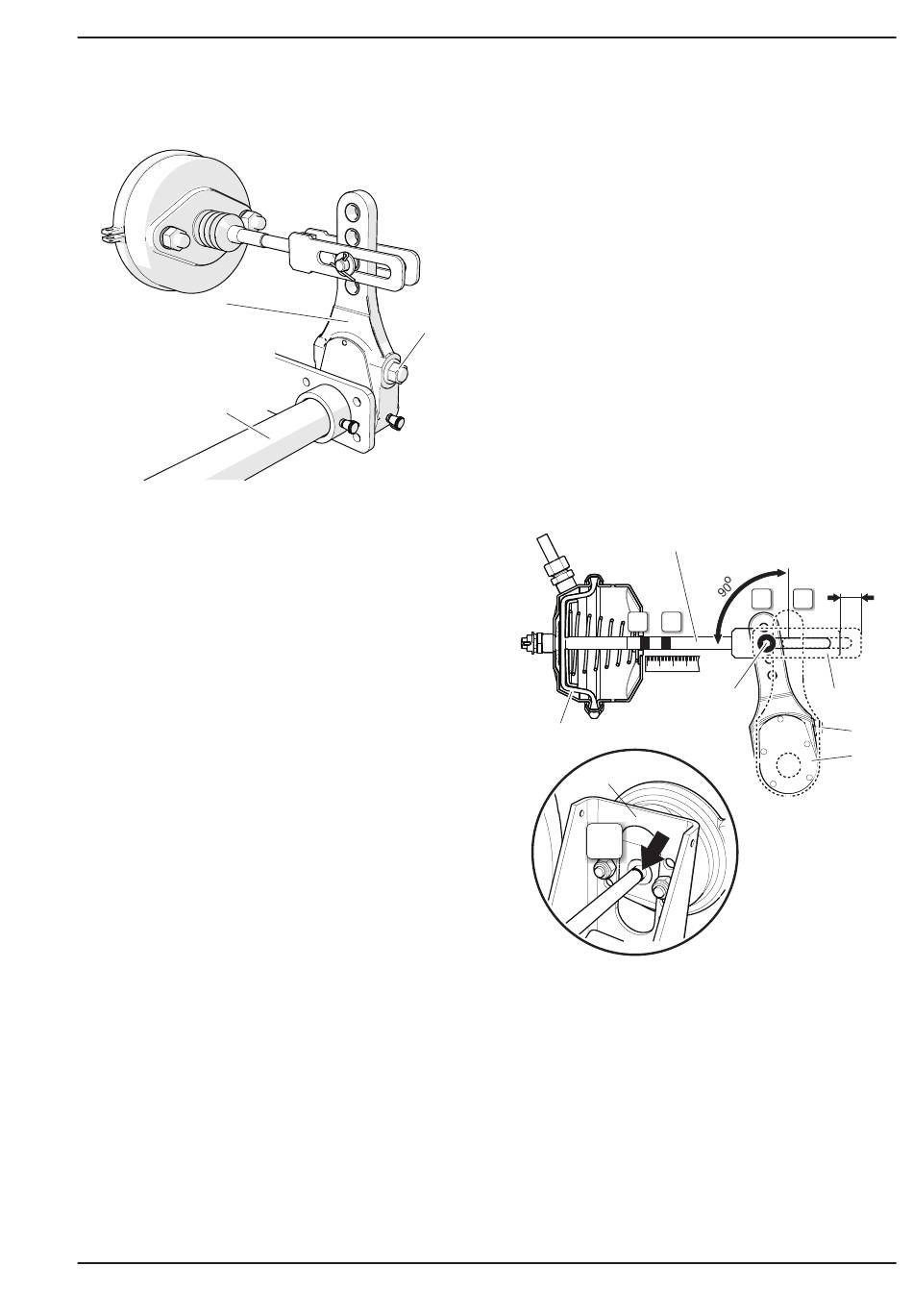

Abbildung 6.3 Einstellung der Bremse
(1) Expanderhebel
(2) Expanderwelle
(3) Einstellschraube
• Sichern Sie den Anhänger mit zu-
sätzlichen Keilen.
• Lösen Sie die Feststellbremse des
Anhängers.
• Entfernen Sie den Zylindergabelstift.
• Markieren Sie die Position des ma-
ximalen Einzugs der Kolbenstange
(A) auf der Aktuatorkolbenstange (1)
- Abbildung (6.4).
• Drücken Sie das Bremspedal im
Traktor und markieren Sie die Po-
sition der maximalen Ausdehnung
der Kolbenstange (B) mit einer Linie.
• Messen Sie
schen den Linien (A) und (B). Wenn
der Kolbenhub nicht im richtigen
3
526-I.17-1
den Abstand zwi-
Arbeitsbereich liegt - Tabelle (5.3),
stellen Sie den Expanderhebel ein.
• Notieren oder markieren Sie die ur-
sprüngliche Position des Bolzens (6)
- Abbildung (6.4) in der Bohrung des
Expanderhebels (3).
• Überprüfen Sie, ob sich die Kolben-
stange des Stellantriebs frei und im
vollen Nennbereich bewegt.
• Überprüfen Sie die korrekte Montage
1
B A
2
7
A
Abbildung 6.4 Einstellung der Bremse
(1) Einstellschraube für Kolbenstange (2) Membran
(3) Expanderhebel
(5) Zylindergabel
(7) Zylinderhalterung
(A) Markierung an der Kolbenstange in der Freigabeposition
(B) Markierung an der Kolbenstange in der Bremsposition
(C) Position des Arms in der Freigabeposition
(D) Position des Arms in der vollen Bremsposition
PRONAR RC3100
Kapitel 6
25-45 mm
C D
6 5
4
3
526-I.18-1
(4) Einstellschraube
(6) Stiftposition
6.5
