Bau und Funktionsweise
3.6 STÜTZENHYDRAULIK
4

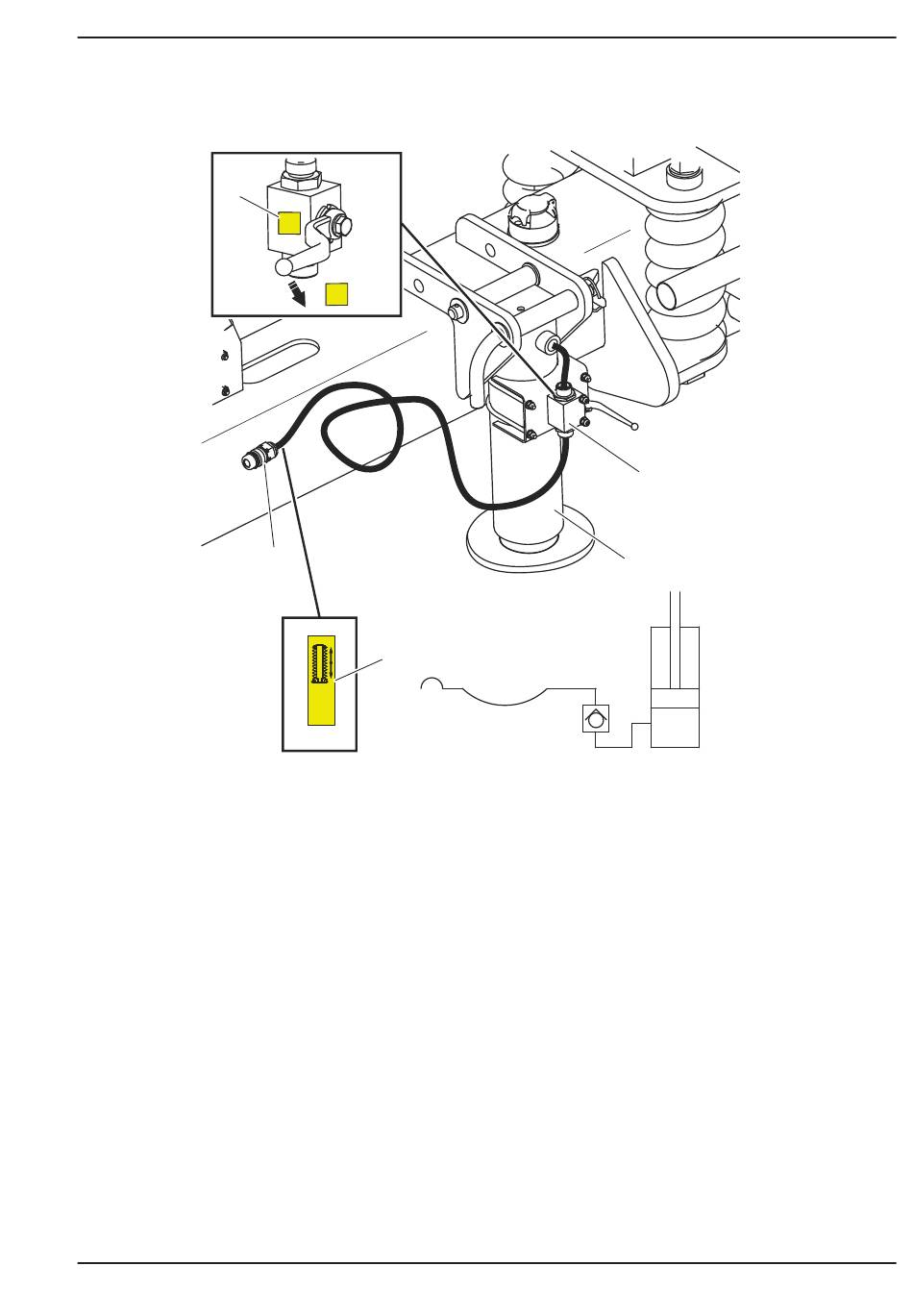

Abbildung 3.8 Auslegung und Schema der hydraulischen Installation der Stütze
(1) gerade Hydraulikstützrl
(4) Informationsaufkleber (geschlossen / offen)
Der Aufbau der Steuerung der hydrau-
lischen Stütze ist in Abbildung (3.8) dar-
gestellt. Das Hydrauliksystem ist mit einer
Stütze mit einfachwirkendem Antrieb
ausgestattet. Die Rückstellung des Stüt-
zenfußes erfolgt durch Zugfedern, die
sich im Inneren des Gehäuses befinden.
Die Versorgungsleitung ist mit einem In-
formationsaufkleber (5) gekennzeichnet.
Z
Z
O
3
5
(2) Absperrventil
2
1
(3) Hydraulikanschluss
(5) Informationsaufkleber
Die Hydraulikölversorgung der Stütze ist
nur möglich, nachdem das Absperrventil
(2) in die Stellung "O" (offen) geschaltet
wurde. Während der Fahrt des Anhängers
muss die Stütze in die Transportposition
geklappt und mit einem Klappstecker ge-
sichert werden. Das Absperrventil muss
auf die Position "Z" (geschlossen) gestellt
werden.
PRONAR RC3100
Kapitel 3
621-G.08-1
G.3.1.621.06.1.DE
3.11
