Barrierefreie Toilettenanlage in einer TECEpro-
fil Wand
Zur sicheren Befestigung der Stütz- oder Haltegriffe wird
in einer TECEprofil Wand lediglich eine TECEprofil Befesti-
gungsplatte pro Griff benötigt.

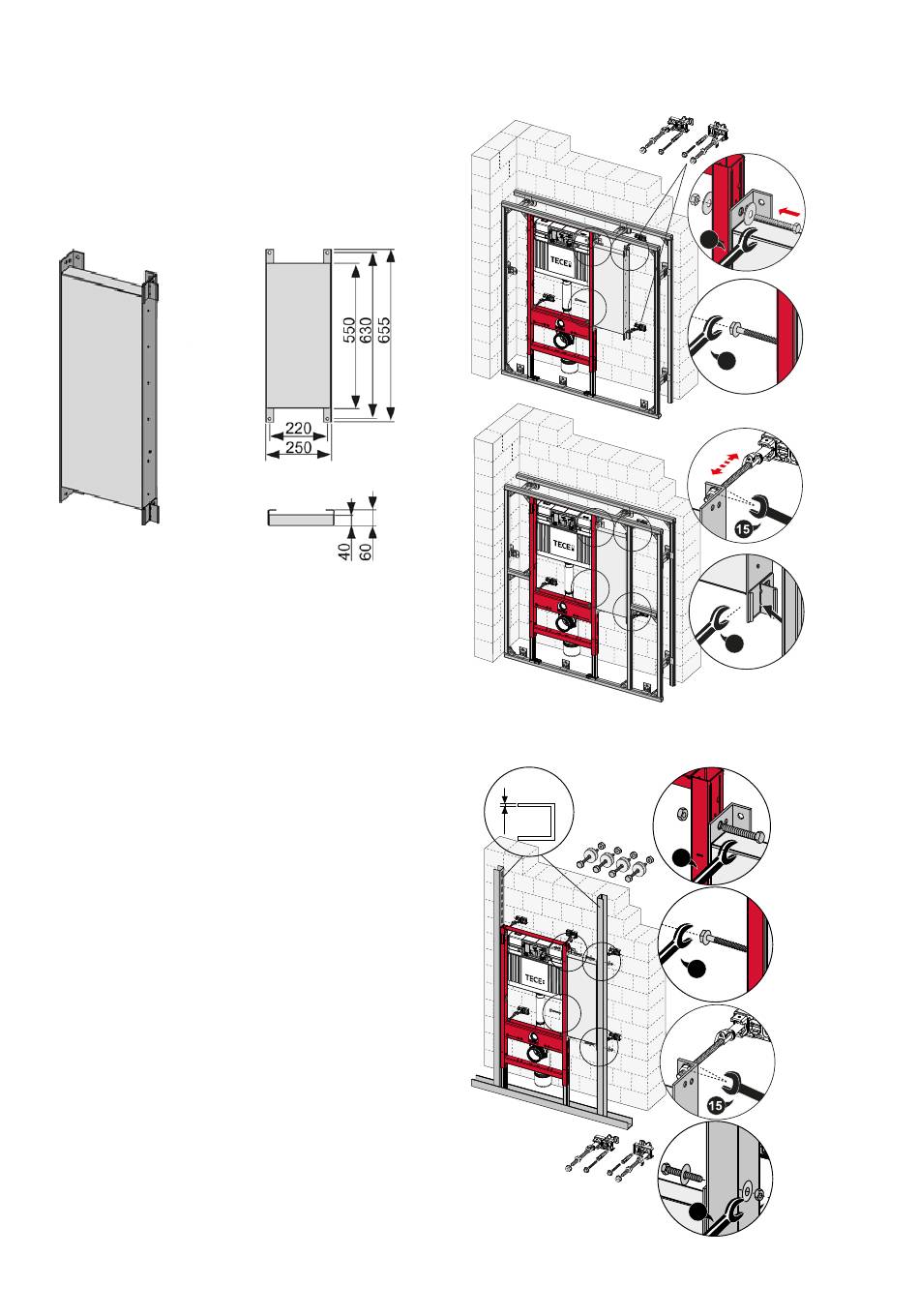

Befestigungplatte für Stützgriffe und Haltesysteme (Best.Nr. 9042003)
Die Befestigungsplatte kann direkt an das Universalmodul
geschraubt werden und ist zudem mit Multiklemmen zur
Befestigung an Profilrohren ausgerüstet. Die Befestigungs-
platte muss mit den TECEprofil Modulbefestigungen an der
Massivwand befestigt werden. Die Befestigungsplatte ist
hierzu mit entsprechenden Bohrungen versehen. Außer-
dem sind zusätzliche TECEprofil Modulbefestigungen
(Best.-Nr. 9380000) im Beckenbereich des TECEprofil
Universalmoduls nötig.
Barrierefreies Bauen mit TECEprofil
1 x 9380014
A
C
B
A
B
Montage der Befestigungplatte für Stützklappgriffe mit Wandbefestigung (oben)
bzw. Multiklemmen und Profilrohr (unten)
UA 50
2 mm
1 x 9380006
A
C, D
B
C, D
1 x 9380014
Einbau in eine Metallständerwand
13
A
A
13
B
C
C
D
13
D
A
13
13
B
C
D
13
