TECE TECEprofil Technische Informationen Seite 24

TECEprofil Universalmodul

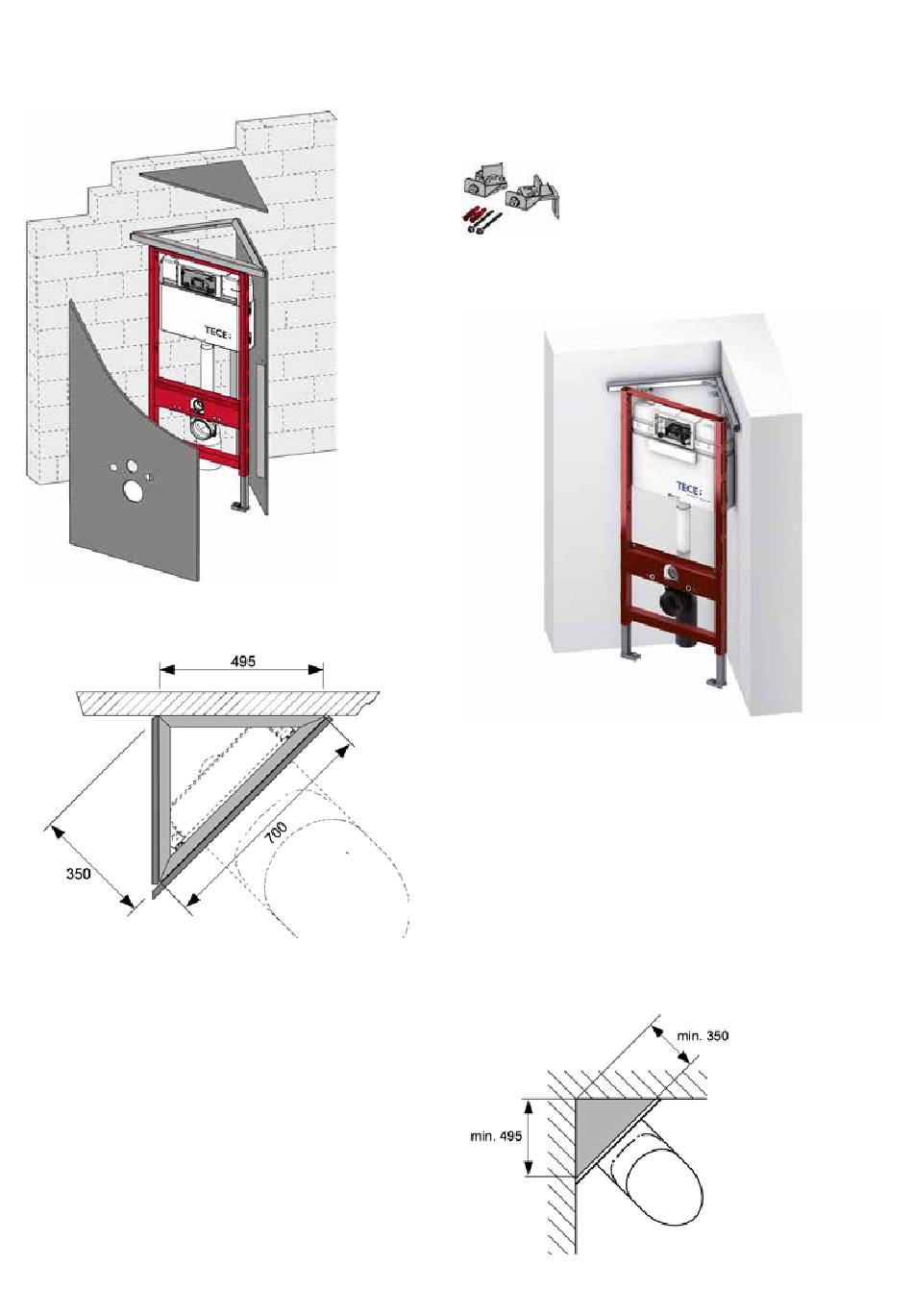

Einbau der Modulbefestigung für Wand-Eckmontage
Abmessungen der Modulbefestigung für Wand-Eckmontage
2-24
Einbau mit Modulbefestigung für variable Eckmontage
(Bestellnummer 9380003)
Modulbefestigung für variable Eckmontage 9380003
Einbau der Modulbefestigung für variable Eckmontage
Das Universalmodul kann mit den Eckbefestigungen
direkt am Baukörper befestigt werden. Die Eckbefesti-
gung ermöglicht parallel die Anbringung einer TECEprofil
Strebe. Mit zwei TECEprofil Streben, einem Befestigungs-
winkel und einem Eckverbinder kann eine Ablagefläche
erstellt werden. Der Eckeinbau benötigt sehr wenig Platz.
Der Befestigungssatz hat lediglich eine Schenkellänge von
49,5 cm. Die Ablagetiefe von der Vorderkante des Moduls
bis in die Ecke beträgt nur 35 cm. Trotz der geringen
Einbautiefe ist die Installation eines Abflussrohres DN 100
hinter einem WC-Modul möglich.
Abmessungen der Modulbefestigung für variable Eckmontage
