TECEprofil Universalmodul
WC-Modul mit Anschluss für Geruchsabsau-
gung
Für den Anwendungsfall der Geruchsabsaugung bietet
TECE ein WC-Modul mit DN 70-Abgang im Spülrohr
an. Der DN 70-Anschluss bietet den Vorteil, dass in der
Regel keine Nennweitenänderungen mehr vorgenom-
men werden müssen. Die DN 70-Muffenverbindung ist
universell und dadurch lässt sich jeder handelsüblicher
Lüfter (z. B. Maico ER 60 oder ER 100 mit Lüftergehäuse
Maico ER-UP und Absaugstutzen ER-AS) anschließen.
Die Gerüche werden direkt durch die WC-Keramik über
das Spülrohr abgesaugt. Intensive Test bestätigen, dass
die Spülleistung durch den seitlichen Anschluss für die
Geruchsabsaugung nicht negativ beeinflusst wird. Um eine
Zugwirkung zu vermeiden, sollte ein Absaugvolumenstrom
von 18 m³/h nicht überschritten werden.
Achtung:
Da während des Spülvorganges ein Teil des Spülwassers
auch in das Lüftungsrohr gelangt (Prinzip der kommunizie-
renden Röhren), muss die angeschlossene Lüftungsleitung
immer bis oberhalb der Wassersäule des Spülkastens was-
serdicht montiert werden. Der direkte Anschluss mit einem
Wellrohr an den Spülrohranschluss ist dazu nicht geeignet.
2-28

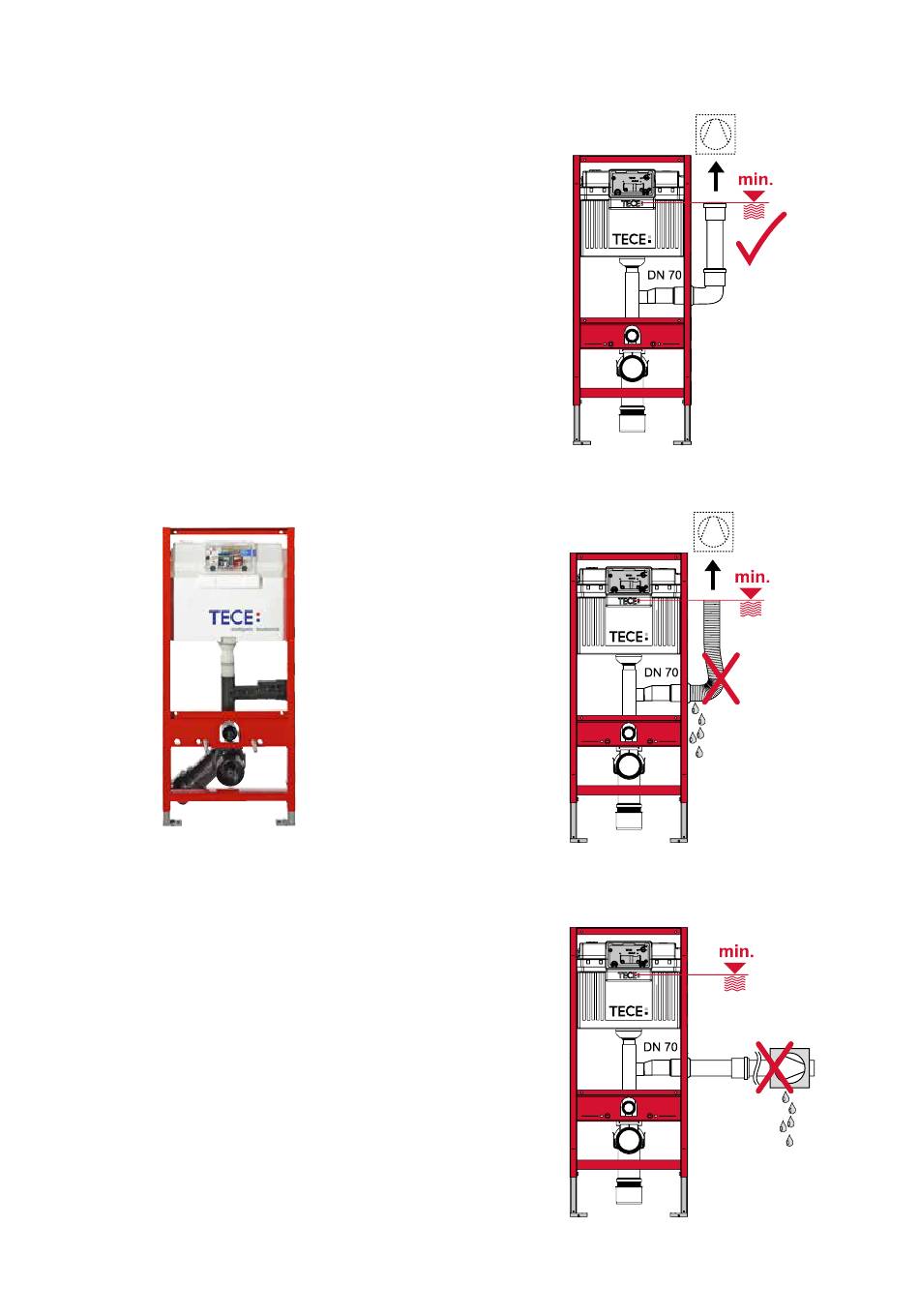

Wasserdichte Montage bis Wassersäule Spülkasten
Beim Anschluss keine Verwendung eines Wellrohres
Lüfter darf nicht direkt unterhalb der Wassersäule des Spülkastens angeschlossen
werden.
