Einbau Vor Einer Massivwand - TECE TECEprofil Technische Informationen

TECEprofil Universalmodul
in eine frei stehende Wand aus TECEprofil Systemteilen
eingesetzt werden:
Einbau in eine frei stehende TECEprofil Wand

Einbau vor einer Massivwand

Die TECEprofil Universalmodule sind auch für die Einzel-
montage geeignet. Für die unterschiedlichen Einbausitu-
ationen werden passende Befestigungen angeboten. Die
Universalmodule sind statisch so ausgelegt, dass sie im
Standardfall lediglich an vier Punkten am tragfähigen Bau-
körper befestigt werden müssen. Zusätzliche Befestigun-
gen, wie zum Beispiel Beckenwinkel, sind nur bei erhöhter
Belastung (z. B. barrierefreie WC-Anlagen) nötig. Das den
Befestigungseinheiten beiliegende Befestigungsmaterial
ist für die Montage an Massivwänden geeignet. Bei der
Befestigung vor Leichtbauwänden sind geeignete Hohl-
raumdübel zu verwenden. Zudem ist eine Aussteifung der
Leichtbauwand an der Befestigungsstelle vorzusehen. Das
Vorgehen ist mit dem Trockenbauer abzustimmen.
Die Montagevorschriften des verwendeten Trockenbau-
systems sind zu berücksichtigen.
2-22
Einzelmodulmontage mit tiefenverstellbaren Universalbe-
festigungen (Bestellnummer 9380014):

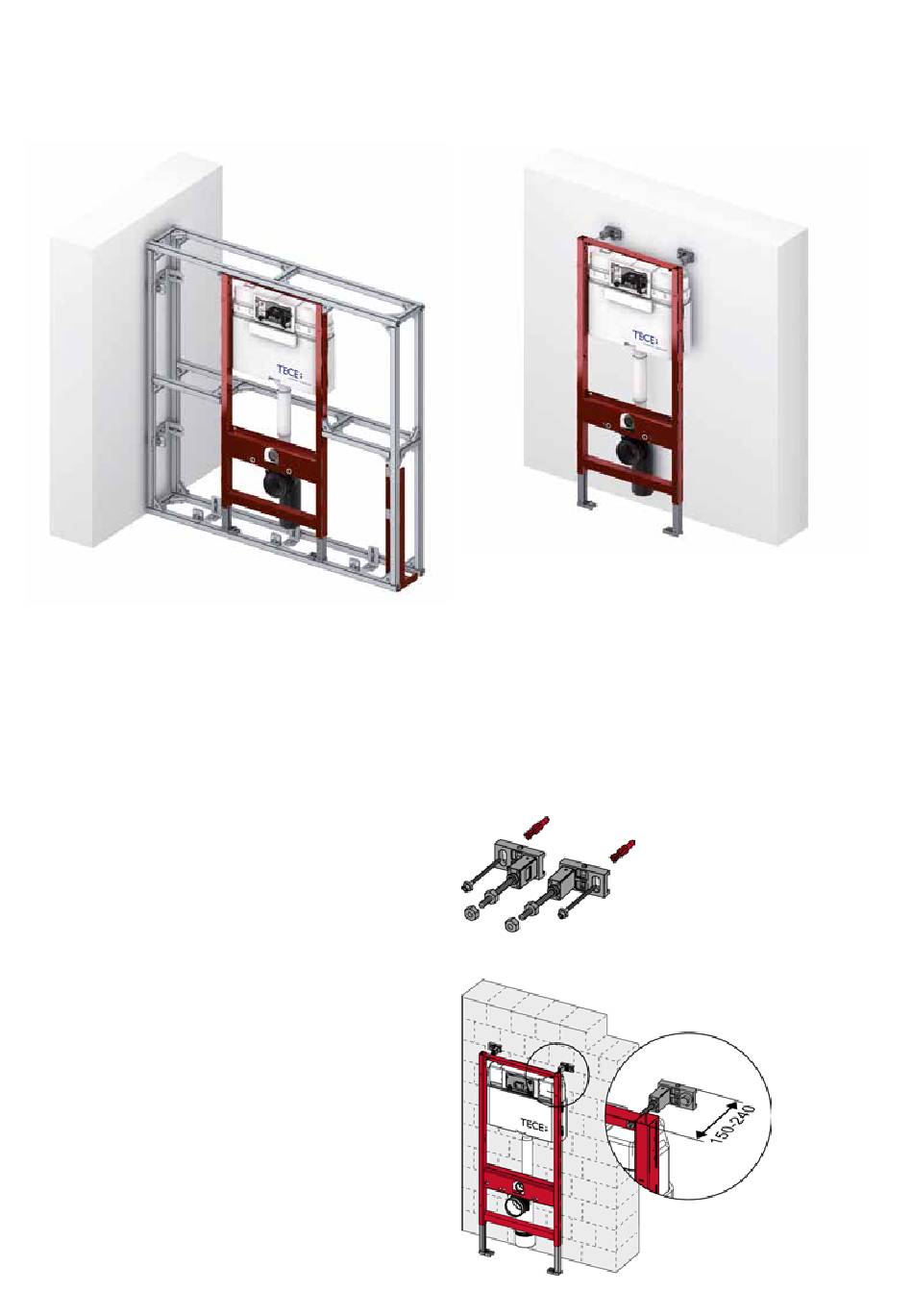

Einzelmodulinstallation mit tiefenverstellbaren Universalbefestigungen
Das Universalmodul wird direkt an die Wand gestellt.
Mit den Universalbefestigungen kann die Vorwandtiefe
eingestellt werden. Sie verfügen über einen Tiefenschnell-
verschluss und stabiler Befestigungsclip zum Anschluss
an das TECEprofil Tragwerk. Mittels der herausziehbaren
Modulfüße wird die Modulhöhe eingestellt. Die Fußbremse
verhindert das Zusammensinken des Moduls. So kann das
Modul exakt positioniert werden, bevor die Modulfüße
und die Universalbefestigungen am Baukörper befestigt
werden.
Universalbefestigung 9380014
Verstellbereich der Universalbefestigung 150 – 240 mm
