Schallschutz

9 380 006
+

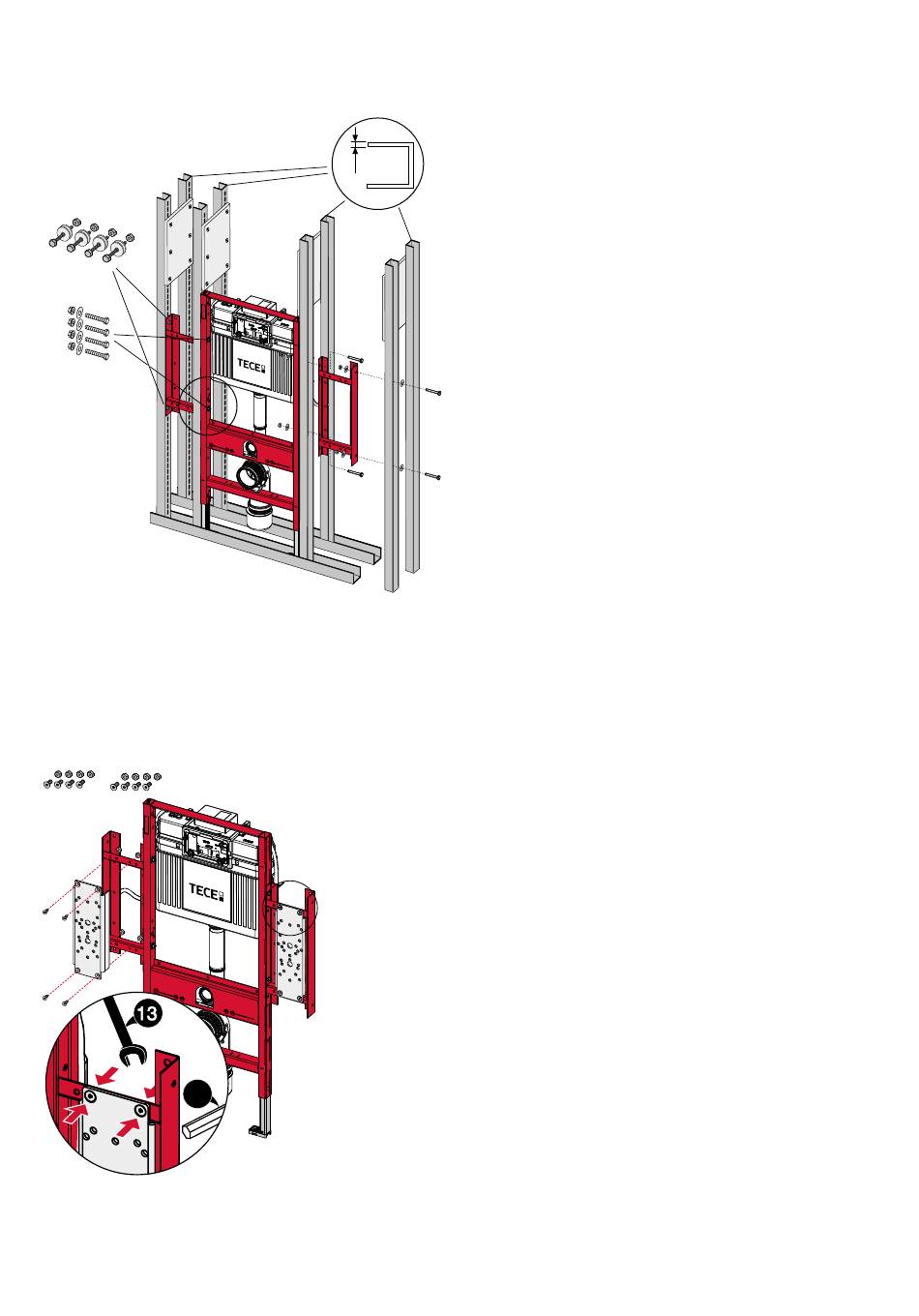

Einbau in eine Metallständerwand
Montage des Stahlplattensets 90420xx am
Gerontomodul 9300009
Das Stahlplattenset gehört zum Baukastensystem des
WC-Gerontomoduls 9300009 Dieses Set muss passend
zu dem zu befestigenden Stützklappgriff bestellt werden.
5
Montage der seitlichen Stahlplatten an das Gerontomodul
2-48
An dem eingebauten WC-Gerontomodul befinden sich
seitliche Halterahmen aus Stahl zur Aufnahme des Stahl-
plattensets. Das Stahlplattenset wird über vier Befesti-
2 mm
gungsschrauben auf die Stahlrahmen geschraubt. Je nach
den Befestigungspunkten des Stützklappgriffes müssen
die Gewindestopfen in die entsprechenden Gewinde ein-
gedreht werden. Die genaue Position der unterstützenden
Stützklappgriffe befindet sich in der Montageanleitung.
Das nachträgliche Bohren der Befestigungspunkte in der
Feinbauinstallation entfällt.
Das Leerrohr für eine kabelgebundene Auslösung muss
mit der Stahlplatte und den mitgelieferten Verschraubun-
gen verbunden werden. Ein sicherer Halt der Leerrohre ist
somit während der gesamten Bauphase gewährleistet. Die
Halteplatten müssen immer mit den beigefügten Wand-
befestigungen zum tragfähigem Baukörper hin abgestützt
werden.
