Dusch-WC-Lösungen
Dusch-WC-Lösungen
Das Thema Dusch-WC-Lösungen bekommt eine immer
größere Bedeutung. Die heutigen Dusch-WCs vereinen
die WC- mit der Bidet-Technik. Dank der Universalmodul-
technik und den Aufrüstsets für Module bietet sich bei
TECE die Möglichkeit, die am Markt gängigsten Dusch-WC-
Lösungen zu installieren.
WC-Modul für Dusch-WCs mit Stromanschluss
Die Anzahl an elektrischen Dusch-WCs mit verdeckten
Anschlüssen wächst ständig. Hier ist es nicht immer
einfach die richtige Anschlussposition zu finden. Mit den
Dusch-WC-Modulen wird der Anschluss von Dusch-WCs
deutlich erleichtert. Die Dusch-WC-Module gibt es in den
Bauhöhen 1120 mm, 980 mm und 820 mm.
Achtung:
Aufgrund der ständig wachsenden Zunahme von Dusch-
WCs kann die 100%ige Kompatibilität des WC-Moduls
nicht immer gewährleistet werden. Im Zweifel ist die
Anschlussposition immer vorher zu prüfen.
230 V

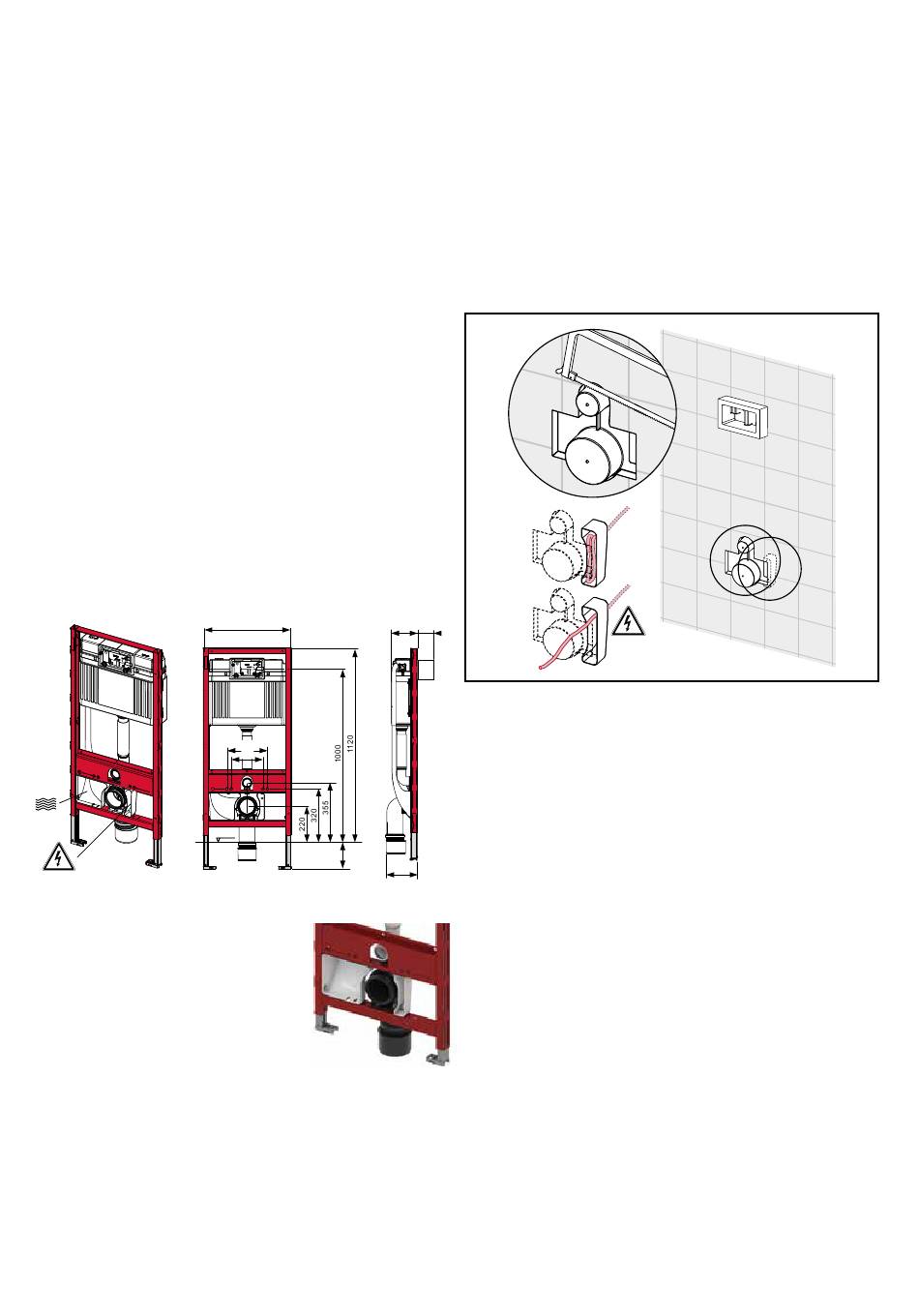

Dusch-WC-Modul 9300079
Unterhalb der Haupttraverse befindet
sich auf der linken Seite ein großer
Anschlusstrichter, der über ein Ver-
bindungsrohr mit dem Spülkasten
verbunden ist und für den Kalt-Wasser-
anschluss sorgt. Auf der rechten Seite
dient eine Kabelbox für die Aufnahme
eines Stromkabels. Durch die große Ausführung von
Anschlusstrichter, als auch Kabelbox, lassen sich die unter-
schiedlichsten Anschlusspositionen von Wasser und Strom
vieler Dusch-WCs anderer Hersteller abdecken.
2-34
500
230
180
OKFF
0 -200
160
Somit wurde eine hohe Universalität beim Anschluss von
Dusch-WCs mit verdeckten Wasser- und Stromanschlüssen
ermöglicht.
Die Entscheidung, ob oder welches Dusch-WC montiert
werden soll, kann jederzeit getroffen werden. Lediglich ein
NYM 3 x 1,5 mm² Stromanschlusskabel muss sich in der
Anschlussdose befinden. Es muss sichergestellt sein, dass
dieses, solange kein Dusch-WC angeschlossen ist, nicht
unter Spannung steht.
A
B
150
90
Feinbauset für Dusch-WC-Modul
Das Feinbauset wird erst bei der Installation eines Dusch-
WCs in Kombination mit dem universellen Dusch-WC-
Modul benötigt. Es beinhaltet neben dem Austausch-Pan-
zerschlauch mit T-Stück auch einen langen Zulaufschlauch
zum Anschluss an das Dusch-WC. Hier gibt es drei Vari-
anten entsprechend der jeweiligen Bauhöhe vom Modul.
Diese unterscheiden sich durch die Länge des Panzer-
schlauches für die Kaltwasser-Zufuhr.
Bei der Montage eines Dusch-WC müssen zuerst die
runden Stopfen für das Spül- als auch Abwasserrohr
wandbündig abgesägt werden (A). Der Rohbauschutz kann
dauerhaft in der Wand verbleiben. Das WC kann mittels
der Anschlussgarnitur angeschlossen werden. Für den
Anschluss von Wasser als auch Strom an ein Dusch-WC
muss der Rohbaustopfen auf Höhe der Trichteröffnung
und Elektrobox eingeschnitten werden. Danach können
die beiden Panzerschläuche aus dem Feinbauset montiert
werden. Der lange Panzerschlauch wird durch die Trich-
teröffnung bis in den Spülkasten geschoben. Der kurze
Panzerschlauch inklusive T-Stück muss gegen den serien-
mäßig verbauten Panzerschlauch im Spülkasten getauscht
werden und mit dem langen Panzerschlauch am T-Stück
verbunden werden.
A
B
230 V
