TECE Drainpoint S Montageanleitung

In verbindung mit brandschutzmanschette awm ii
Vorschau ausblenden
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen

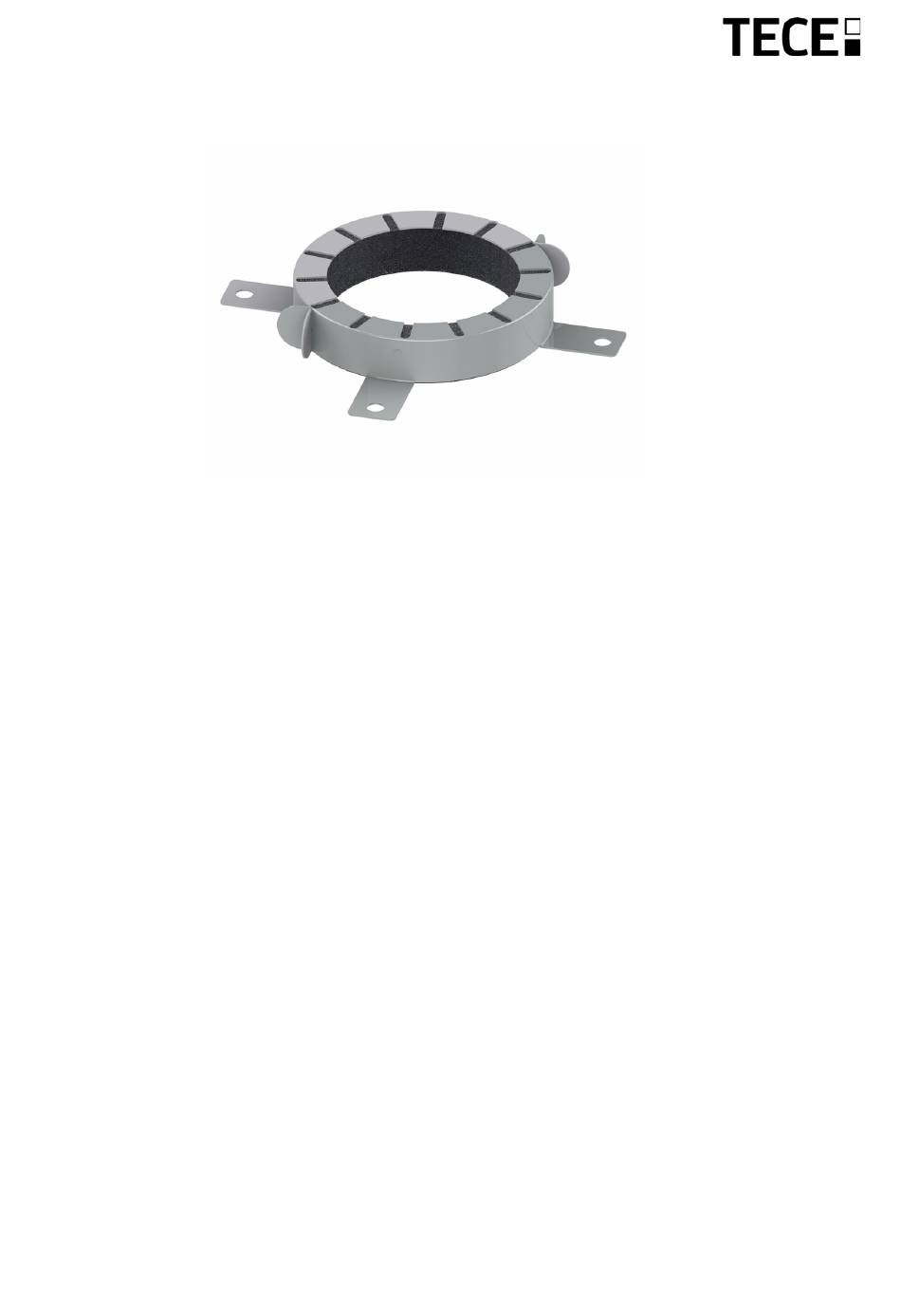

Montageanleitung
„TECE Drainpoint S" in Verbindung mit

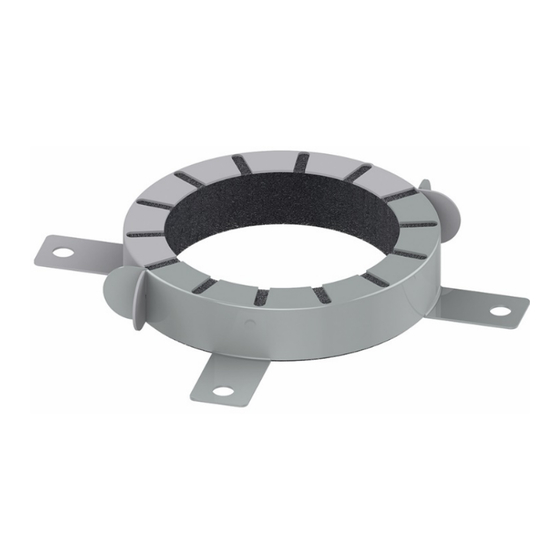

Brandschutzmanschette AWM II
gemäß ETA-18/0537

Inhaltsverzeichnis

t
e
Zielgruppe, Verwendung der Anleitung, Sicherheitshinweise
Verwendete Produkte
TECE GmbH, Hollefeldstr. 57, D-48282 Emsdetten
Telefon: 0 25 72 / 928-0, Telefax: 0 25 72 / 928-124,
info@tece.de
Seite 1 von 6
2018 07 06

Werbung

loading

Verwandte Anleitungen für TECE Drainpoint S

Inhaltszusammenfassung für TECE Drainpoint S

  • Seite 1: Inhaltsverzeichnis

    Montageanleitung „TECE Drainpoint S“ in Verbindung mit Brandschutzmanschette AWM II gemäß ETA-18/0537 Inhaltsverzeichnis Zielgruppe, Verwendung der Anleitung, Sicherheitshinweise Bauteile Anwendungsbereich (Bauteil- und Schottstärken, Schottabstände) Zulässige Belegung und Klassifikation Ausführung Decke Verwendete Produkte Montageschritte TECE GmbH, Hollefeldstr. 57, D-48282 Emsdetten Telefon: 0 25 72 / 928-0, Telefax: 0 25 72 / 928-124, info@tece.de...

  • Seite 2: Sicherheitshinweise

    Montageanleitung „TECE Drainpoint S“ in Verbindung mit Brandschutzmanschette AWM II gemäß ETA-18/0537 Zielgruppe • Die Einbauanleitung richtet sich ausschließlich an brandschutztechnisch geschulte Personen. Verwendung der Anleitung • Lesen Sie vor Beginn der Arbeiten diese Einbauanleitung einmal ganz durch. Beachten Sie insbesondere die nachfolgenden Sicherheitshinweise.

  • Seite 3: Anwendungsbereich (Bauteil- Und Schottstärken, Schottabstände)

    Montageanleitung „TECE Drainpoint S“ in Verbindung mit Brandschutzmanschette AWM II gemäß ETA-18/0537 Anwendungsbereich Bezeichnung Decke ≥ 200 mm Bauteilstärke PP-HT Rohr nach DIN 8077/78 Abmessung der abzuschottenden Ø 75 mm, Wandstärke 2,0 mm brennbaren Rohrleitung Ø 110 mm, Wandstärke 2,7 mm Abstand zu anderen Öffnungen...

  • Seite 4: Ausführung Decke

    „TECE Drainpoint S“ in Verbindung mit Brandschutzmanschette AWM II gemäß ETA-18/0537 Ausführung Decke Es sind die Einbauvorschriften des Bodenablaufs TECE Drainpoint S zu beachten. Bei Rohrdurchführungen durch Decken muss an der Deckenunterseite eine Rohrmanschette angeordnet werden. Die Prüfergebnisse gelten nur für eine Einzelrohrdurchdringungen.
  • Seite 5 Montageanleitung „TECE Drainpoint S“ in Verbindung mit Brandschutzmanschette AWM II gemäß ETA-18/0537 Verwendbare Produkte TECEdrainpoint S Bild Durchmesser [mm] Art.-Nr. DN 70 3603600 DN 100 3607600 AWM II Brandschutzmanschette Bild Durchmesser [mm] Art.-Nr. DN 70 D=132, d=94, H=26,6 3690070 ®...

  • Seite 6: Montageschritte

    ETA-18/0537 Montageschritte 1. Es sind die Einbauvorschriften des Bodenablaufs TECE Drainpoint S zu beachten. 2. Vor dem Einbau der Rohrabschottung ist zu überprüfen, dass alle Randbedingungen (z.B. Art und Dicke der Decke, Art und Abmessung der Rohre sowie die Umgebungsbedingungen) den Bestimmungen entsprechen 3.
