Systembeschreibung; Einsatzmöglichkeiten - TECE TECEprofil Technische Informationen

Systembeschreibung

TECEprofil System findet im Neu- und Altbau gleicherma-
ßen Verwendung. Durch seine Universalität ist das TECE-
profil System prädestiniert für schwierige Bausituationen,
wie zum Beispiel Dachschrägen oder Wandversprünge.
Das TECEprofil Tragwerk ist variabel und äußerst stabil.
Ein besonderer Vorteil ist, dass eine Vorwand der Net-
togrundfläche des Raumes zugerechnet wird. Nach
Abschnitt 2.3 der DIN 277 gehören auch frei liegende
Installationen und andere Ablageflächen zur Nettogrund-
fläche. Auch in der „Zweiten Berechnungsverordnung (II.
BV)" heißt es, dass Wandgliederungen beim Ausmessen
der Räume nicht abgezogen werden müssen (II. BV, § 43,
Abs. 2). Eine Vorwand ist somit Wohnraum! Sie kann daher
voll bei der Wohnflächenberechnung mit berücksichtigt
werden.
Einsatzmöglichkeiten
Vorwandmontage
Vorwände erfreuen sich in Bädern einer immer größeren
Beliebtheit. Sie bieten zusätzliche Ablageflächen und ver-
einfachen die Montage der Sanitärgegenstände enorm.
Frei stehende Installationswand
Frei stehende Installationswände werden frei im Raum
montiert. Sie können teilhoch oder raumhoch ausgeführt
werden. Frei stehende Wände müssen fest mit dem Roh-
baufußboden verbunden werden. Der Aufbau auf dem Fer-
tigfußboden ist nicht möglich. Wände, die frei in den Raum
ragen, sind zusätzlich mit einem „Stützfuß für frei stehende
Wände" zu befestigen.
Trennwände
Mit dem TECEprofil System lassen sich raumhohe Trenn-
wände erstellen. Ein bestehender Raum ist so z. B. in ein
Herren- und Damen-WC teilbar. Die Trennwand kann direkt
mit WC- oder Waschtischmodulen ausgerüstet werden. Die
Erstellung erfolgt in Anlehnung an die DIN 4103.
Ein statischer Nachweis für TECEprofil Trennwände wurde
bei der MPA Braunschweig erbracht.
Schachtverkleidungen
Mit dem TECEprofil System lassen sich Schächte aller Art
verkleiden. Auch Kombinationen zwischen Installations-
wänden und Schächten sind möglich.
Ablagehöhen
Es sind praktisch alle Ablagehöhen möglich. Die Standard-
Universalmodule erlauben eine minimale Tragwerkshöhe
von 1150 mm. Die WC-Universalmodule für die niedrige
Bauhöhe haben eine minimale Tragwerkshöhe von 980
oder 820 mm. Das TECEprofil Sortiment bietet für die
Trockenbausystem TECEprofil
Universalmodule die Möglichkeit mittels Teleskopbefesti-
gungen (Best.-Nr. 9380001) oder der höhenverstellbaren
Modulbefestigung (Best.-Nr. 9380002) eine nach oben
hin variable und stufenlos einstellbare Tragwerkshöhe zu
realisieren.

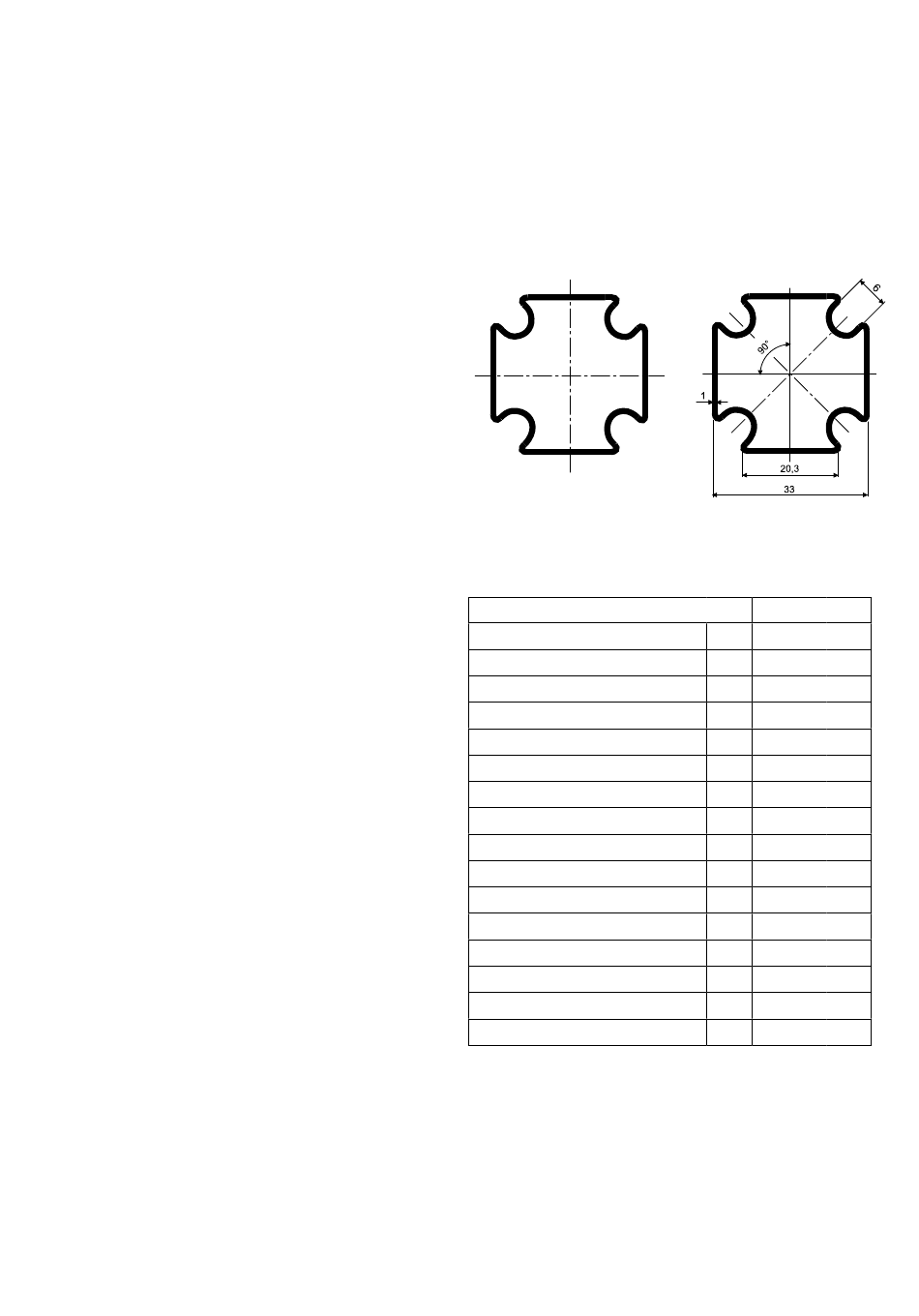

Profilrohr - Technische Daten
2
y
G
z
1
S
2 y
• Wandstärke: 1,00 mm
• Maximalabstand Z vom Profil: 33,00 mm
• Maximalabstand Y vom Profil: 33,00 mm
Querschnittswert
Querschnittsfläche
Neutrale Linie Y-Richtung
Neutrale Linie Z-Richtung
Trägheitsmoment um die Z-Achse
Trägheitsmoment um die Y-Achse
Widerstandsmoment um die Z-Achse
Widerstandsmoment um die Y-Achse
Hauptträgheitsmoment um 1-1
Hauptträgheitsmoment um 2-2
Hauptwiderstandsmoment um 1-1
Hauptwiderstandsmoment um 2-2
Gewicht
Position Schubmittelpt.-Schwerpunkt
Position Schubmittelpt.-Schwerpunkt
St. Venant Drillwiderstand
Wölbwiderstand
z
1
Brutto
A 1,36 cm
z 1,64 cm
G
y 1,65 cm
G
I 1,78 cm
g
I 1,78 cm
z
W 1,08 cm
z
W 1,08 cm
y
I 1,78 cm
1
I 1,78 cm
2
W 1,08 cm
1
W 1,08 cm
2
P 1,03 kg/m
z 0 cm
S
Y 0 cm
S
I 1,94 cm
t
I 0,0651 cm
w
2
4
4
3
3
4
4
3
3
4
6
2-5
