TECE TECEprofil Bedienungsanleitung
Handbuch für die planungssoftware
für das neue teceprofil
Vorschau ausblenden
Andere Handbücher für TECEprofil:
- Handbuch (2 Seiten) ,
- Technische informationen (70 Seiten)
Verwandte Anleitungen für TECE TECEprofil
Inhaltszusammenfassung für TECE TECEprofil

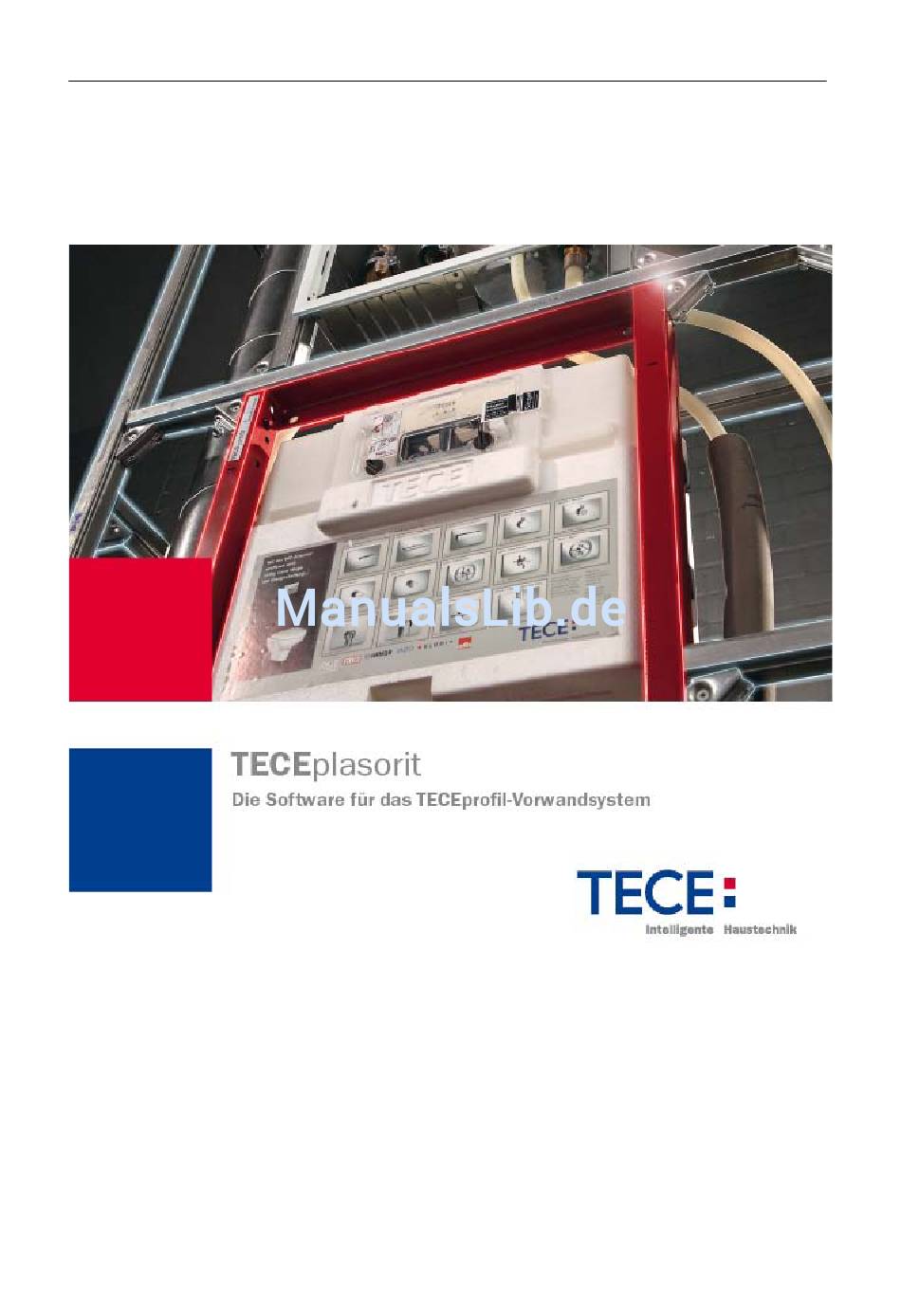

- Seite 1 TECEplasorit Handbuch für die Planungssoftware für das neue TECEprofil TECE GmbH & Co. KG Hollefeldstr. 57 Tel.: 0 25 72/ 9 28-0 E-Mail: info@tece.de D-48282 Emsdetten Fax: 0 25 72/8 81 68 Internet: www.tece.de...
- Seite 2 Änderungen, die zur Zeit des Drucks noch nicht bekannt waren, hinzu- gekommen sind. Damit wird dieses Handbuch jedoch nicht ungültig. Weder die Autoren von pit-cup GmbH noch die TECE GmbH & Co. KG können für Angaben oder Druckfehler und deren Folgen juristische Verantwortung oder irgendeine Haftung übernehmen.
-
Seite 3: Inhaltsverzeichnis
Systemvoraussetzungen Grundsätzliches Hinweise zur Bedienung <RETURN>- Taste <ESCAPE>- Taste Speichern Menü über rechte Maustaste Die Hilfe Begriffsbestimmung: TECEprofil Begriffsbestimmung: Tragwerk Die Benutzeroberfläche Die Symbolleiste Tastaturkürzel Der Überblick zum Schnelleinstieg Auswahl der Vorwand Auswahl der Einbauten Auswertung : Ausschreibung, Kalkulation, Materialliste und Detailliste Die Menüpunkte... -
Seite 4: Die Einführung

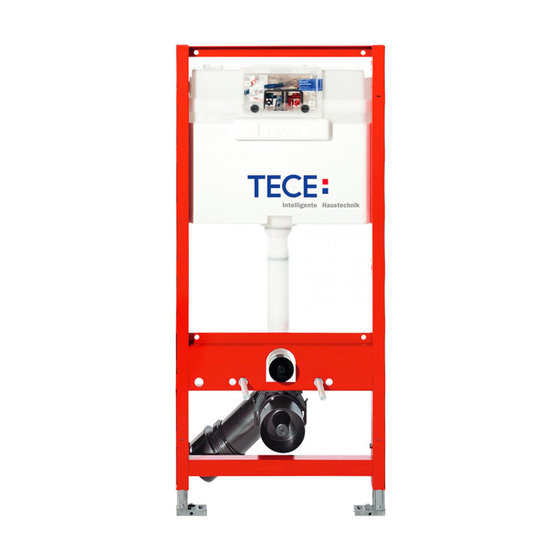

Das Produkt:TECEprofil Das modulare Sanitärwandsystem für Renovierung und Neubau TECEprofil ist ein fortschrittliches Sanitärwandsystem welches dem Installateur eine hohe Flexibilität und eine schnelle Montage von Installationswänden ermöglicht. Von der Standardwand bis zur kompletten Badlandschaft ist alles mit nur wenigen Grundbauteilen zu realisieren. In das stabile Tragwerk werden vorgefertigte Module zur Befestigung von WC, Waschtisch, Urinal oder Bidet einfach eingehängt. -
Seite 5: Über Das Handbuch
Über das Handbuch Konventionen der Schreibweise Tastatureingaben werden wie folgt dargestellt <Return> Einfaches Betätigen der Eingabe-, Enter- oder Return- Taste <Strg>+<N> Drücken und Halten der Taste „Steuerung“ (evtl. auch „Ctrl“, „Strg“, „Control“) und gleichzeitiges Drücken der Buchstabentaste „N“ <Alt>+<A> Drücken und Halten der Taste „Alternativ“ (evtl. auch „Alt“) und gleichzeitiges Drücken der Buchstabentaste „A“... -
Seite 6: Systemvoraussetzungen
Systemvoraussetzungen (Stand: August 2012) Die Systemvoraussetzungen für einen Arbeitsplatz richten sich nach der Art der von Ihnen geplanten Anwendung bzw. den bereits in Ihrem Hause vorhandenen Systemen. Damit Ihre Anlage die geforderte Geschwindigkeit tatsächlich leisten kann, ist eine Abstimmung der Hardware-Bauteile untereinander unbedingt notwendig. -
Seite 7: Grundsätzliches
Grundsätzliches Hinweise zur Bedienung Eingabe von Texten, Abmessungen usw. In allen Eingabemasken können Sie mit der <Tabulator>- Taste von einem Eingabefeld zum nächsten gelangen. Für einige Felder gibt es Standardwerte, die als aufklappbare Listen dargestellt sind. Sie können dort mit den Pfeiltasten der Tastatur in der Liste blättern.Natürlich können alle Werte auch überschrieben werden. -
Seite 8: Begriffsbestimmung: Teceprofil
Begriffsbestimmung: TECEprofil In TECEplasorit werden folgende Begriffe für bestimmte Bauteile und Bausituationen verwendet: Sanitärobjekte Alles was in eine TECEprofil Wand ein- oder angebaut werden kann (z.B. WC, WT, Bidet, Armaturen...) Einbauten / Einbaugruppen: Oberbegriff für alle Konstruktionen die in das Tragwerk eingebaut werden. (z.B. WC-Modul, Anschlusseinheit für WT) -
Seite 9: Begriffsbestimmung: Tragwerk
Begriffsbestimmung: Tragwerk Zur eindeutigen Beschreibung des Tragwerks werden die verschiedenen Streben und Aufbauten mit den folgenden Begriffen bezeichnet: Tragwerk: Das Tragwerk ist der Rahmen aus TECEprofil Rohren der anschließend mit der Systempaneele beplankt wird. Tragwerksabmessungen: Abmessungen des Tragwerks ohne Paneele. - Seite 10 Anordnung der Profile: Seite 10 von 23...
-
Seite 11: Die Benutzeroberfläche
Die Benutzeroberfläche Die Menüleiste Schließenschaltfläche Die Symbolleiste Vollbildschaltfläche Die Titelleiste Symbolschaltfläche Symbolhilfstexte Die Statuszeile Die Projektübersicht Die Auswahl- Liste in Explorerstruktur Die Symbolleiste Mit Hilfe der Symbol- Schaltflächen können Sie Programmfunktionen schnell und direkt ausführen. Die Bedeutung der Symbole wird auf dem Bildschirm angezeigt, wenn Sie den Mauszeiger auf das Symbol bewegen. - Seite 12 Text in die Zwischenablage kopieren Werte für die Berechnung der Preise einstellen z.B.: Mehrwertsteuersatz, Rabatt, Preisdatenbank System- Montageanleitung ansehen Hilfe aufrufen Programm beenden Abkürzungstasten Einige Funktionen von TECEplasorit sind mit Abkürzungstasten ausgestattet. Im einzelnen sind es die folgenden Funktionen: <F1> Hilfe <Strg>+<N>...
-
Seite 13: Der Überblick Zum Schnelleinstieg
Der Überblick zum Schnelleinstieg Damit Sie schnell einen Überblick über die wesentlichen Funktionen des Programms erhalten, wird in diesem Kapitel die Eingabe und Auswertung einer Vorwand beschrieben. 1. Auswahl der Vorwand Nach Programmstart können Sie in der Auswahl-Liste durch Doppelklick den jeweiligen Vorwandtyp auswählen. - Seite 14 In diesem Dialog geben Sie die Abmessungen für das Tragwerk/Beplankung ein. In den Eingabe- feldern können in der aufklappbaren Liste die Standardwerte ausgewählt werden. 2. Auswahl der Einbaugruppen für die Vorwand Über die Schaltfläche „Einbaugruppen“ werden die Einbauten für die Vorwand im folgenden Eingabedialog ausgewählt.
- Seite 15 Im nachfolgend erscheinenden Eingabedialog kann der Abstand der Einbaugruppe zur Wand bzw. zur vorherigen Einbaugruppe eingegeben werden. Die Beispielskizze veranschaulicht wie der Abstand bestimmt wird. Die ausgewählte Einbaugruppe wird in die Liste eingetragen (Artikelnummer und Abstand). Die nächste Einbaugruppe kann jetzt in der selben Art und Weise eingefügt werden. Sie können statt Doppelklick in der Auswahl- Liste auch die Schaltfläche „Einfügen“...
- Seite 16 3. Die Auswertung starten Auswahl der gewünschten Ergebnisse über die jeweilige Schaltfläche: Seite 16 von 23...
-
Seite 17: Die Menüpunkte
Die Menüpunkte Das Menü: Datei Neu: neues Projekt beginnen Alle Dialoge werden zurückgesetzt und mit Standardwerten gefüllt. Die Einstellungen für die Berechnung der Preise werden nicht überschrieben. Öffnen: vorhandenes Projekt zum Bearbeiten öffnen Alle Daten werden in die jeweiligen Eingabedialoge übernommen. Schließen: das gerade bearbeitete Projekt wird geschlossen Alle Dialoge werden zurückgesetzt und mit Standardwerten gefüllt. -
Seite 18: Das Menü: Extras
Kalkulation: erstellt die Kalkulation über das gesamte Projekt Es wird ein Kalkulationstext für jede Positionsnummer der Projektübersicht erstellt. Der Text pro Positionsnummer setzt sich aus der Artikelnummer, der Bezeichnung, der Stückzahl zusammen. Es wird pro Positionsnummer der Preis für Material, Montagezeit und die Montageminuten angegeben.Die Einstellungen für die Berechnung der Preise werden im Menü... -
Seite 19: Das Menü: Inhalt
Detailliste: Die Detailliste kann mit oder ohne Wandgrafik ausgegeben werden. Allgemeine Einstellungen für alle Ergebnistexte: 1. Inhalt der Fußzeile mit oder ohne TECE- Firmenlogo 2. Darstellung der Wandpositionsnummer mit einem Zusatztext, z.B.: Normal:1 aktueller Wert: 1.2 Ergebnis: 1.201 die Wandpositionsnummer wird bis 9 mit einer zusätzlichen Null dargestellt... -
Seite 20: Benutzeranpassungen
Benutzeranpassungen Ausgabetexte anpassen WICHTIG: Das gewünschte Dokument nur im mitgelieferten RTF- Editor öffnen Menü: B /RTF- E EARBEITEN DITOR 1. Kopf- oder Fußzeile bearbeiten: wie in WORD für Windows üblich, mit einem Doppelklick in die Fuß- bzw. Kopfzeile wechseln und dann den Text ändern Umschalten zwischen Kopf- und Fußzeile 2. -
Seite 21: Fehler Beim Ausdrucken
Fehler beim Ausdrucken Die Fußzeile wird nicht korrekt gedruckt Ursache ist der nichtdruckbare Bereich (Seitenränder), der bei jedem Drucker anders sein kann Folgende Änderung behebt das Problem: 1. Im RTF- Editor, das Originaldokument öffnen z.B. 1f-ausschr1a.rtf (vorher eine Sicherungskopie des Originaldokuments auf der Festplatte speichern) 2. -
Seite 22: Fehler Beim Einfügen Von Einbaugruppen In Eine Vorwand
Fehler beim Einfügen von Einbaugruppen in eine Vorwand Folgende Meldungen können beim Einfügen von Einbaugruppen in eine Vorwand angezeigt werden: 1. Wandabstand wurde doppelt vergeben! In diesem Fall wurde für den Wandabstand ein Wert eingetragen der schon verwendet wurde. Ergebnis: Es wird die Einbaugruppe nicht in die Vorwand aufgenommen. Lösung:Die Einbaugruppe nochmal auswählen und einen anderen Abstand eingeben.
