Elektrischer Anschluss
42
6.6 Pneumatischen Steuereinheit anschließen
6.6.1 Belegung Kabelverschraubung

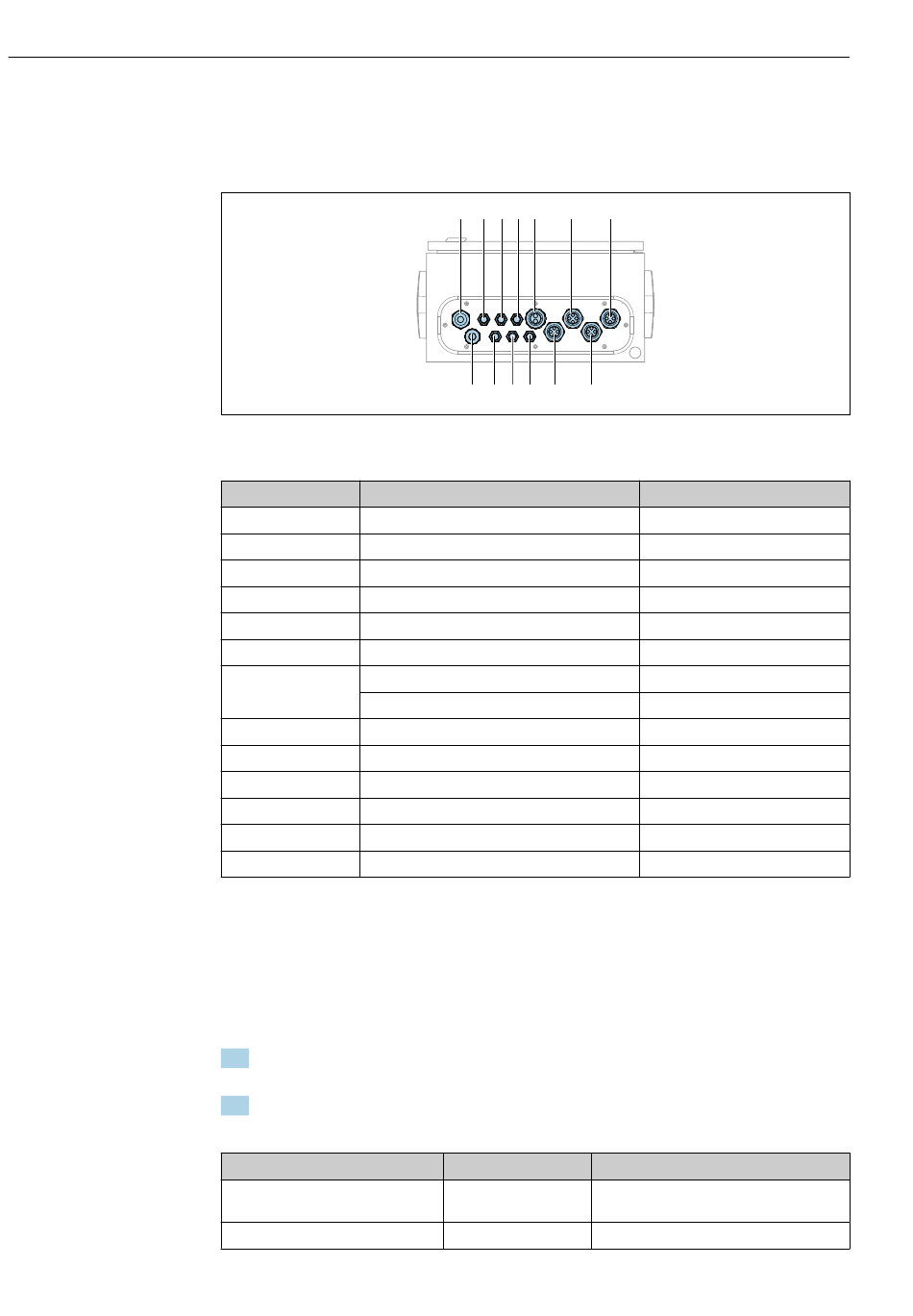

 38 Kabelverschraubung pneumatischen Steuereinheit
Belegung Verdrahtung
1 Aktor Signalkabel
2 Versorgungskabel CDC90 Steuereinheit
3 nicht belegt
4 EtherNet Kabel von Ventilblock
5 Schlauch 8te/Schwarz in Ventilblock M1
6 Schläuche M3
7 PWR-Kabel von der Armatur CPA8xx
PWR-Kabel von der Armatur CPA4xx
8 Schwimmschalter/Füllstandskabel
9 PWR-Kabel von EtherNet Switch
10 nicht belegt
11 nicht belegt
12 Schläuche Pumpe
13 Schläuche M1
Die Kommunikation zwischen der CDC90 Steuereinheit und der pneumatischen Steuerein-
heit gelangt über die Aktorenklemmen in der pneumatischen Steuereinheit und ist vor-
verdrahtet. Sie müssen nur die Verdrahtung in der CDC90 Steuereinheit vornehmen. Siehe
→  36
6.6.2 Schwimmschalter und Druckluftschalter anschließen
1. Die Adern der Kabel W4, W5 und W6 durch die vorgesehen Kabelverschraubung "8"
führen.
2. Kabeladern an die Aktorenklemme in der pneumatischen Steuereinheit folgenderma-
ßen anschließen:
Klemme X2 oben
1
2
1 2 3 4 5 6 7
8 9 10 11 12 13
Kabelader Funktion
W4, BK Schwimmerschalter Reiniger
W5, BK Schwimmerschalter Puffer 1
W4, BN Schwimmerschalter Reiniger
Liquiline Control CDC90
Bezeichnung
W8
W11
W20->W22
8, 9, 10, 11
W2, W3
W25, W26, W27, W28
W4, W5, W6
W9
5, 6, 7
1, 2, 3,
Endress+Hauser
A0033199
