Elektrischer Anschluss
34
6.2.6 Kabelklemmen

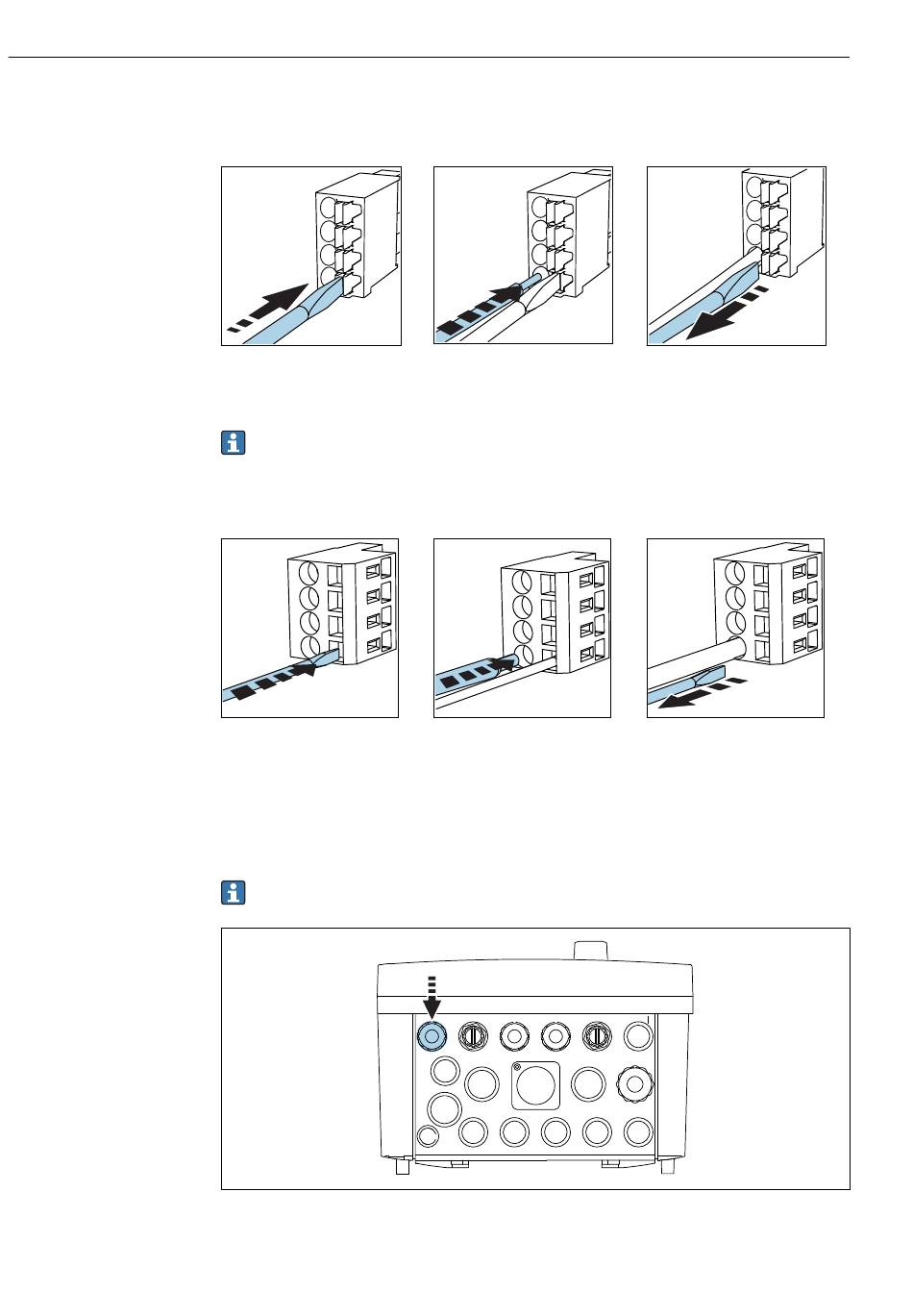

Steckklemmen für Memosens Anschlüsse
‣
Schraubendreher auf Feder
drücken (Klemme öffnen).
Prüfen Sie nach dem Anschluss den festen Sitz jedes Kabelendes. Besonders konfek-
tionierte Kabelenden lösen sich leicht, wenn sie nicht korrekt bis zum Anschlag einge-
führt wurden.
Alle anderen Steckklemmen
‣
Schraubendreher auf Feder
drücken (Klemme öffnen).
6.2.7 Versorgungsspannung CDC90 Steuereinheit anschließen
Kabelverschraubung "H"
Ist auf dem Panel bereits angeschlossen.
‣
Kabel der Versorgungsspannung durch die vorgesehen Kabelverschraubung "H" führen.
‣
Kabel bis Anschlag einführen.
‣
Kabel bis Anschlag einführen.
H 5 6 7
Liquiline Control CDC90
‣
Schraubendreher herausziehen
(Klemme schließen).
‣
Schraubendreher herausziehen
(Klemme schließen).
8
G
Endress+Hauser
A0033453
