5.8.2 Druckluftversorgung anschließen

Druckluftversorgung

Beachten Sie beim Anschluss folgende Punkte:
• Die Druckluftleitung ist bauseitig zu stellen.
• Luftdruck beträgt 4...6 bar (58...87 psi).
• Der optimale Betriebsluftdruck liegt bei 6 bar (87 psi)
• Die Luft muss gefiltert (50 μm), öl- und kondensatfrei sein. Der Innendurchmesser muss
mindestens 6 mm (0,23") betragen.
Schlauchspezifikation
Schlauch
Wasser
Druckluft
Schlauchtülle
Anschluss in der pneumatische Steuereinheit

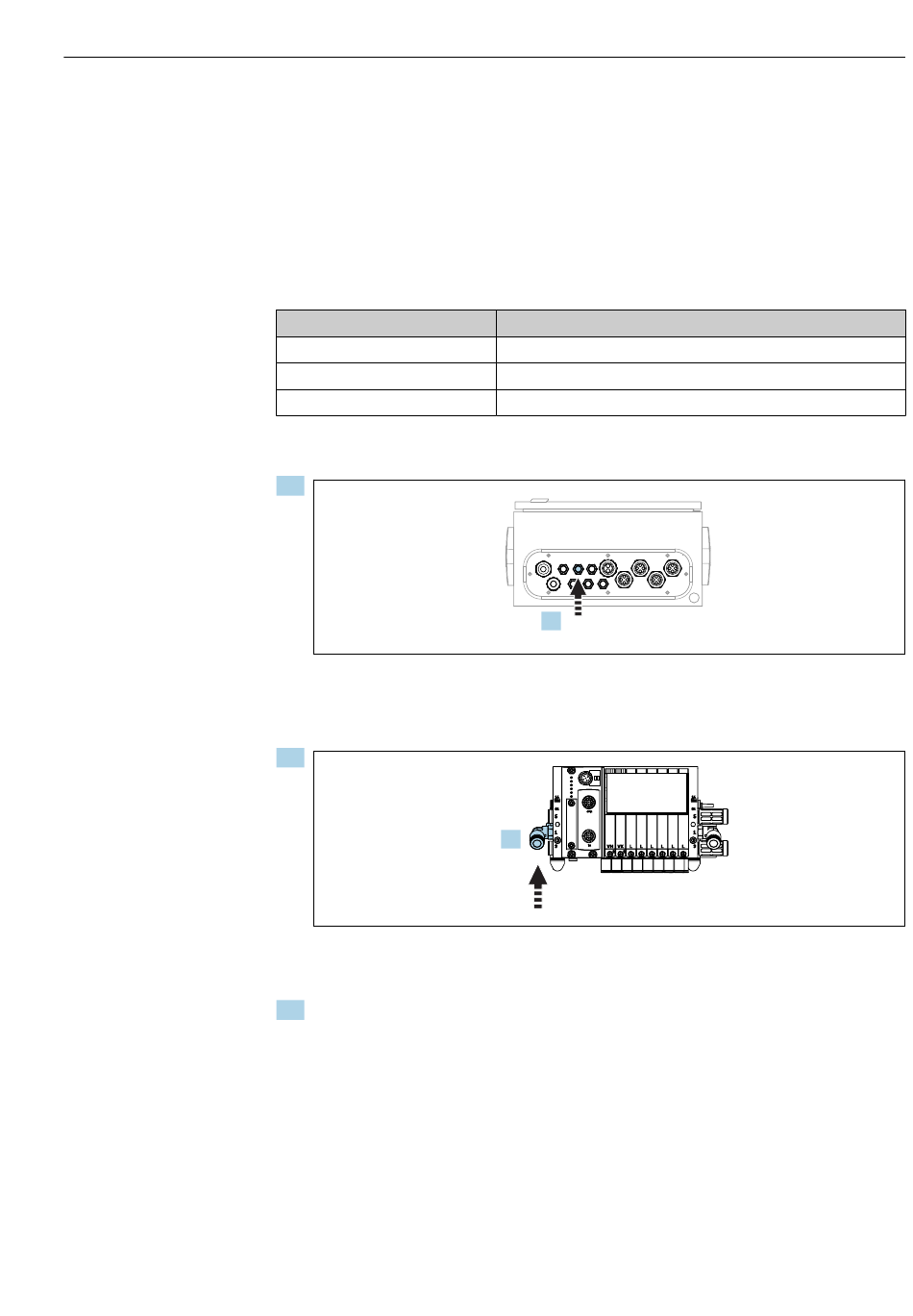

1.
Den Schlauch für die Druckluftversorgung und den Schlauch 4, Druckluftansteuerung
Prozessventil Spülluft (M1) in die vorgesehene Kabelverschraubung der pneumati-
schen Steuereinheit führen.
2.
Den Schlauch für die Druckluftversorgung an die Versorgung der Pilotventilinsel
anschließen.
3. Den Schlauch 4 an die Pilotventilinsel im Pilotventil 4 anschließen
Größe
Innendurchmesser 12 mm
DN 6/8 mm
D12
1.
2.
Montage
A0033429
A0033430
