Montage
18

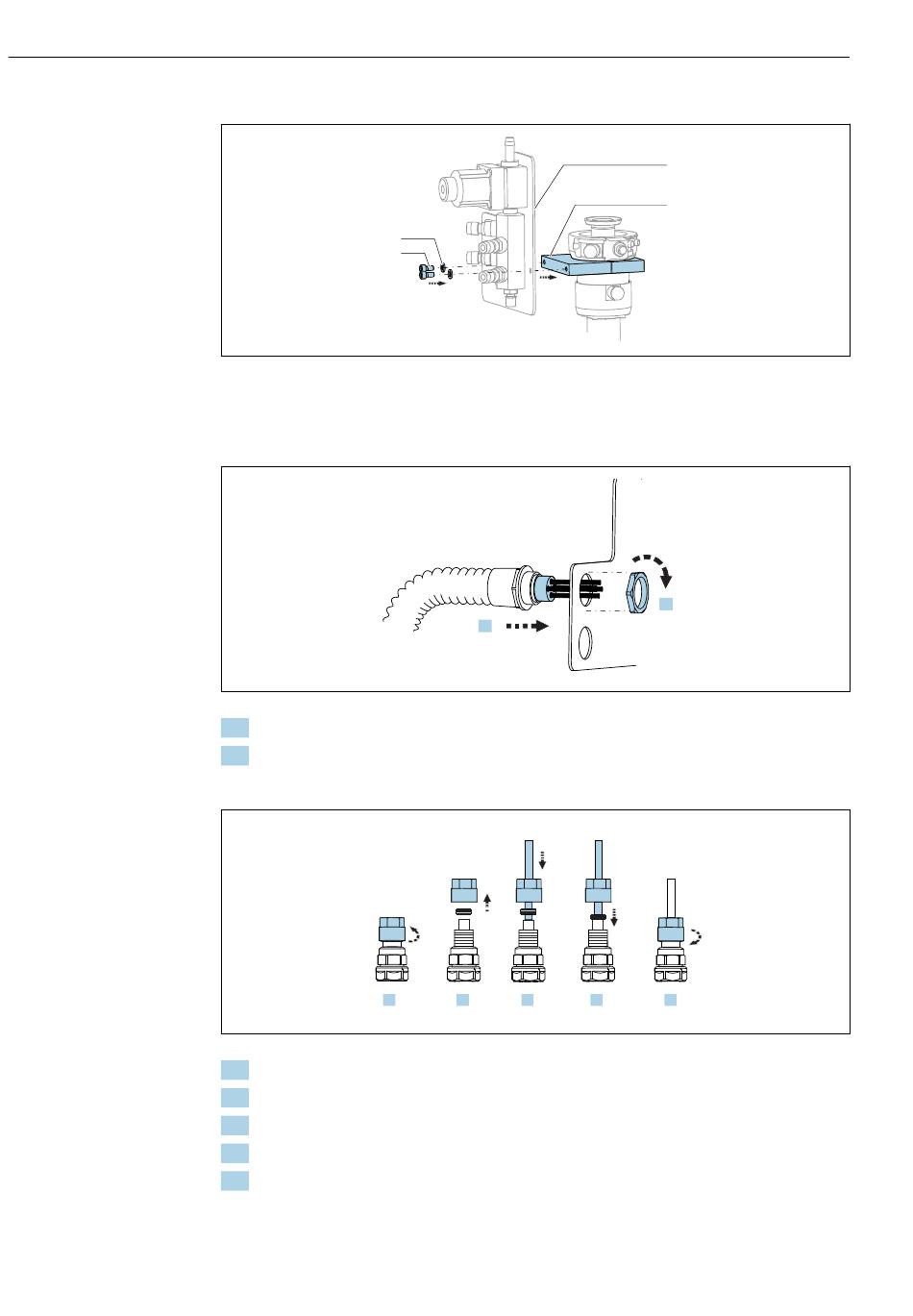

Spülblock an Spülblockhalterung
4
3
‣
Das Blech des Spülblocks (1) an der Spülblockhalterung (2) mit den mitgelieferten
Schrauben (3) und Unterlegscheiben (4) befestigen.
Multischlauch an Spülblock befestigen
1. Schläuche durch die Öffnung am Spülblockblech führen.
2. Mit dem Gegenstück die Kabelverschraubung befestigen.
Einzelschläuche im Multischlauch an Spülblockventil anschließen
1.
1. Kopf des Ventils abschrauben.
2. Kopf und den darunter liegenden Klemmring entfernen.
3. Schlauch durch den Kopf und den Klemmring in das Ventil führen.
4. Mit dem Klemmring den Schlauch am Ventil durch leichtes andrücken einklemmen.
5. Kopf wieder an das Ventil anschrauben.
 Der Schlauch sitzt nun fest im Ventil.
1.
2. 3. 4.
Liquiline Control CDC90
1
2
A0032672
2.
A0032731
5.
A0032739
