Endress+Hauser Liquiline Control CDC90 Betriebsanleitung Seite 40

Elektrischer Anschluss
40
2. W9 Kabel in die Kabelverschraubung "9" der pneumatischen Steuereinheit führen.
→  42
3. Die Adern folgendermaßen anschließen (3):
Klemme -XL+
+2
Klemme -XL-
-2
PE

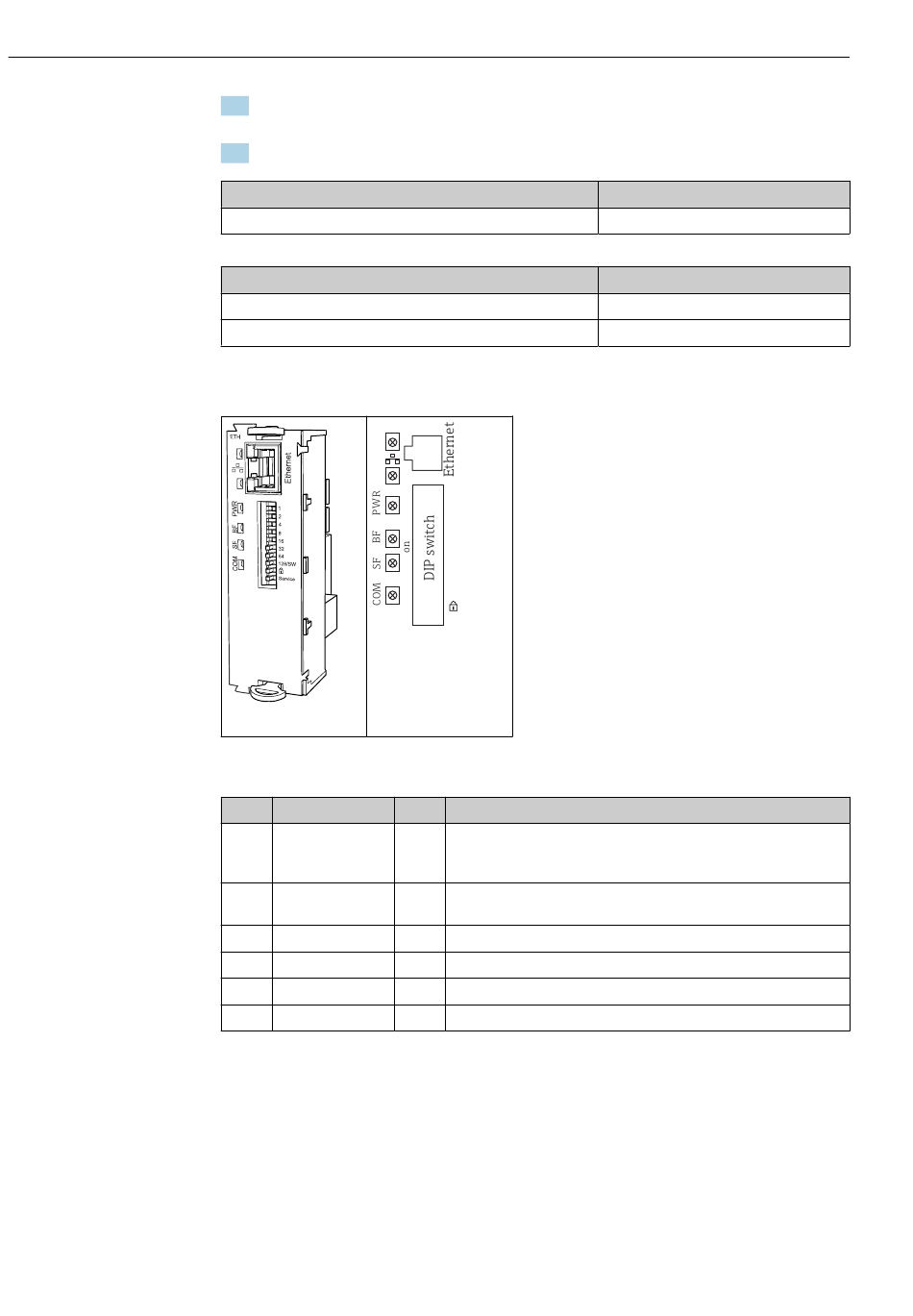

LED ETH-Modul
 37
 36 Modul
LEDs auf der Modulfront
LED Bezeichnung
RJ45 LNK/ACT
RJ45 10/100
PWR Power
BF Bus failure
SF System failure
COM Communication
1
2
4
8
16
32
64
128/SW
Service
Anschlussplan
Farbe Beschreibung
GN • Aus = Verbindung ist inaktiv
• Ein = Verbindung ist aktiv
• Blinkend = Datenübertragung
YE • Aus = Übertragungsrate 10 MBit/s
• Ein = Übertragungsrate 100 MBit/s
GN Versorgungsspannung liegt an und Modul ist initialisiert
RD LED an, wenn Modbus nicht läuft
RD Gerätefehler
YE Modbus-Telegramm wird empfangen oder versendet
Liquiline Control CDC90
Kabelader
Braun
Kabelader
Blau
Grau
Endress+Hauser
