Fieldgate SFG500
Endress+Hauser
7.2

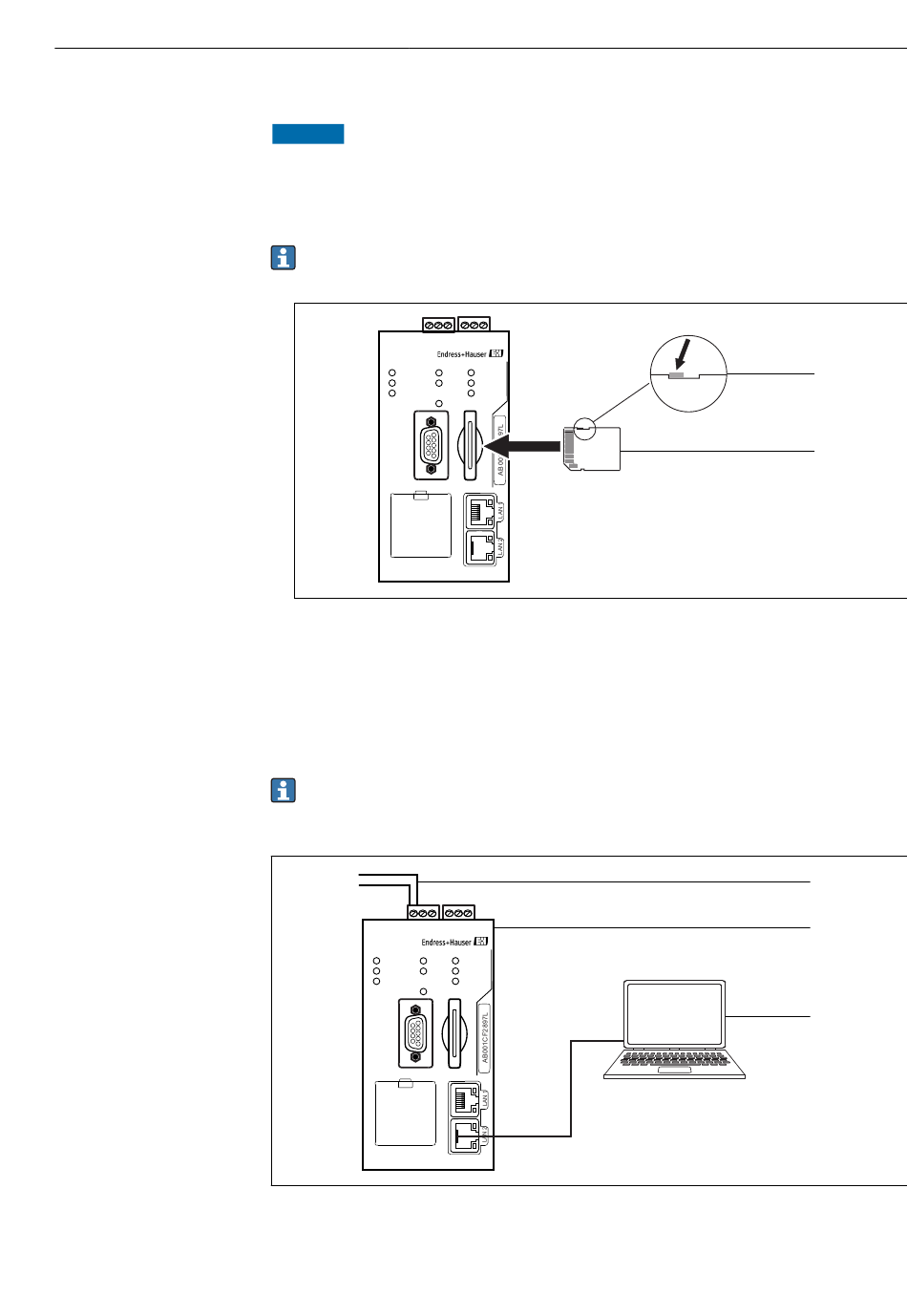

Einsetzen des Fieldgate-Moduls SFM500

HINWEIS
Falsches Einsetzten des Fieldgate-Moduls SFM500.
Beschädigung der Lizenz- und Anwendungsdaten führen.
‣
Das Fieldgate SFG500 kann nur im spannungslosen Zustand ein- und ausgesteckt wer-
den.
Beim Einsetzten des Fieldgate-Moduls SFM500 muss darauf geachtet werden, dass
das Fieldgate-Modul SFM500 senkrecht zum Gerät eingesetzt wird.
‣
Power
Run
Failure
SFG500
 8 Einsetzen des Fieldgate-Moduls SFM500
1 SFM500 entsperrt
2 Fieldgate SFM500
Das Fieldgate-Modul entsperren und in das Fieldgate SFG500 einsetzen.
7.3 Anschließen des Computers
In diesem Kapitel wird die Verbindung zwischen dem Fieldgate SFG500 und dem
Computer über LAN2 beschrieben. Informationen zu einer Verbindung über LAN1 ist
in der BA01579S/04/DE zu finden.
–
+
Power PB DP
Run PB Err
Failure
Reset
SFG500
 9 Anschließen des Computers an das Fieldgate SFG500
PB DP RS485
PB Err
LAN 1
LAN 2
Reset
RS485
LAN 1
LAN 2
Inbetriebnahme
1
2
1
2
3
